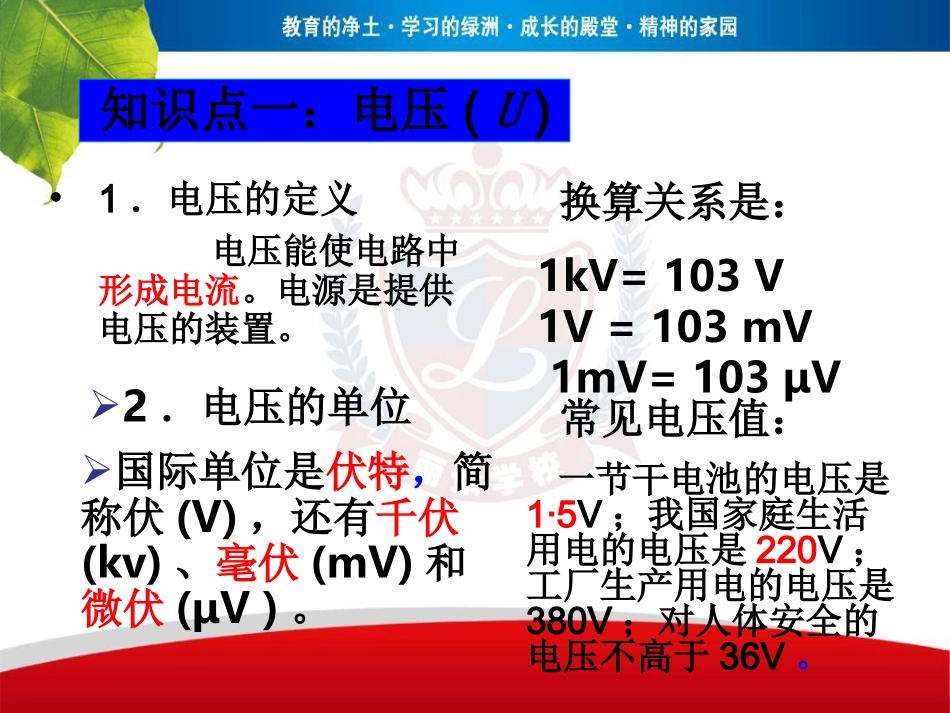

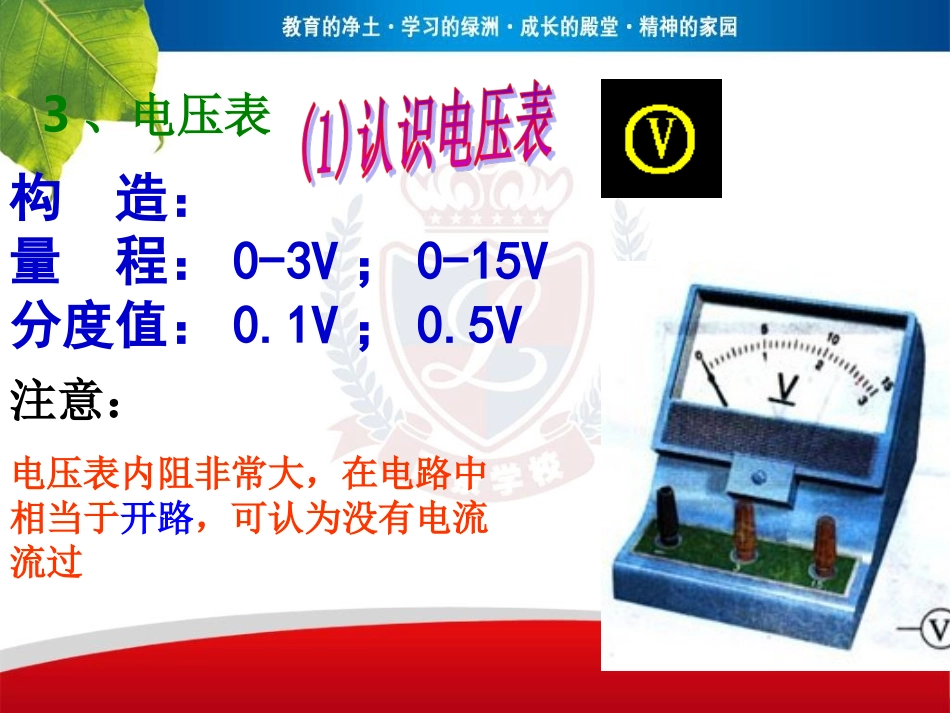

第十六章《电压和电阻》复习知识点一：电压(U)•1．电压的定义电压能使电路中形成电流。电源是提供电压的装置。一节干电池的电压是1·5V；我国家庭生活用电的电压是220V；工厂生产用电的电压是380V；对人体安全的电压不高于36V。2．电压的单位国际单位是伏特，简称伏(V)，还有千伏(kv)、毫伏(mV)和微伏(μV)。换算关系是：1kV=103V1V=103mV1mV=103μV常见电压值：构造：量程：0-3V；0-15V分度值：0.1V；0.5V注意：电压表内阻非常大，在电路中相当于开路，可认为没有电流流过3、电压表①电压表要_____在被测用电器的两端。②使电流从_____流入，_____流出。③在预先不知道电压的情况下，应选用_______量程，并进行_____。④可以把电压表直接并在电源两端(3)电压表的读数：①先看_____②再明确________③读数并联正极负极较大的试触量程分度值3、电压表电流表电压表接线柱量程分度值使用规则3个3个3A和0.6A3A：0.1A0.6A:0.02A1、串联在电路中2、“+”入“-”出3、被测电流不能超出电流表量程4、不允许把电流表直接接到电源的两极。3V和15V3V:0.1V15V:0.5V1、并联在电路中2、“+”入“-”出3、被测电压不能超出电压表量程4、允许把电流表直接接在电源的两极上1．关于电压，下列说法正确的是()A．有电源就一定有电压且有电流B．同一个小灯泡在不同的电压下的亮度是一样的C．电压是形成电流的条件之一D．有电压就一定能形成电流基础题：C2、如图所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，开关闭合，小明和小丽用了二种不同的方法，请你对他们的做法作一个评价．小明：只将电压表接A的一端改接C，这种接法正确吗：，理由：＿＿＿＿＿小丽：只将电压表接B的一端改接C，这种接法正确吗：，理由：＿＿＿＿＿＿＿＿＿不正确会使电压表正负接线柱接反正确可以先测总电压，再求出L2的电压3、在图7甲的电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:【】A.4.8V1.2V;B.6V1.2V;C.1.2V6V;D.1.2V4.8V.图7A4、如图6—8所示，灯L1和L2联，电源电压为6V，电压表示数如图6—9，则L1两端的电压为，L2两端的电压为。串3.5V2.5V如图所示的两个电压表，它们的读数分别为U甲=，U乙=。变式题一：变式题二：下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（）D2.5V11V图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是:（）A.甲接电压表，乙接电流表B.甲接电流表，乙接电压表C.甲、乙都接电压表D.甲、乙都接电流表.C变式题三：•3.电池的串联：•4.电池的并联：2、并联电路中各支路两端的电压都。1、串联电路两端的电压等于各部分电路两端的电压之和。U=U1+U2相等U=U1=U2串联电池组的电压等于各节电池的电压之和。并联电池组的电压等于每节电池的电压。知识点二：串并联电路电压规律1、实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了。这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路。（1）根据（填“串联”或“并联”）电路的特点．可知猜想一是不正确的。（2）针对猜想二，同学们找了一只电压表，分别并联在L1，L2两端，如图乙所示，假如猜想二成立，则两次读数有何特点？。串联L2两端电压表的示数为零或L2两端的电压表示数等于或接近于电源电压2、为测量待测电阻Rx阻值，小敏设计了如图所示的电路，R0的阻值已知且电源电压不变，她测出Rx的阻值（填“能”或“不能”)．因为。请根据要求进行改进，使它能正确测量，画出正确的电路图。不能因为会造成电压表的正负接线柱接反3、瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图6—15所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；（4）测出AC间...
