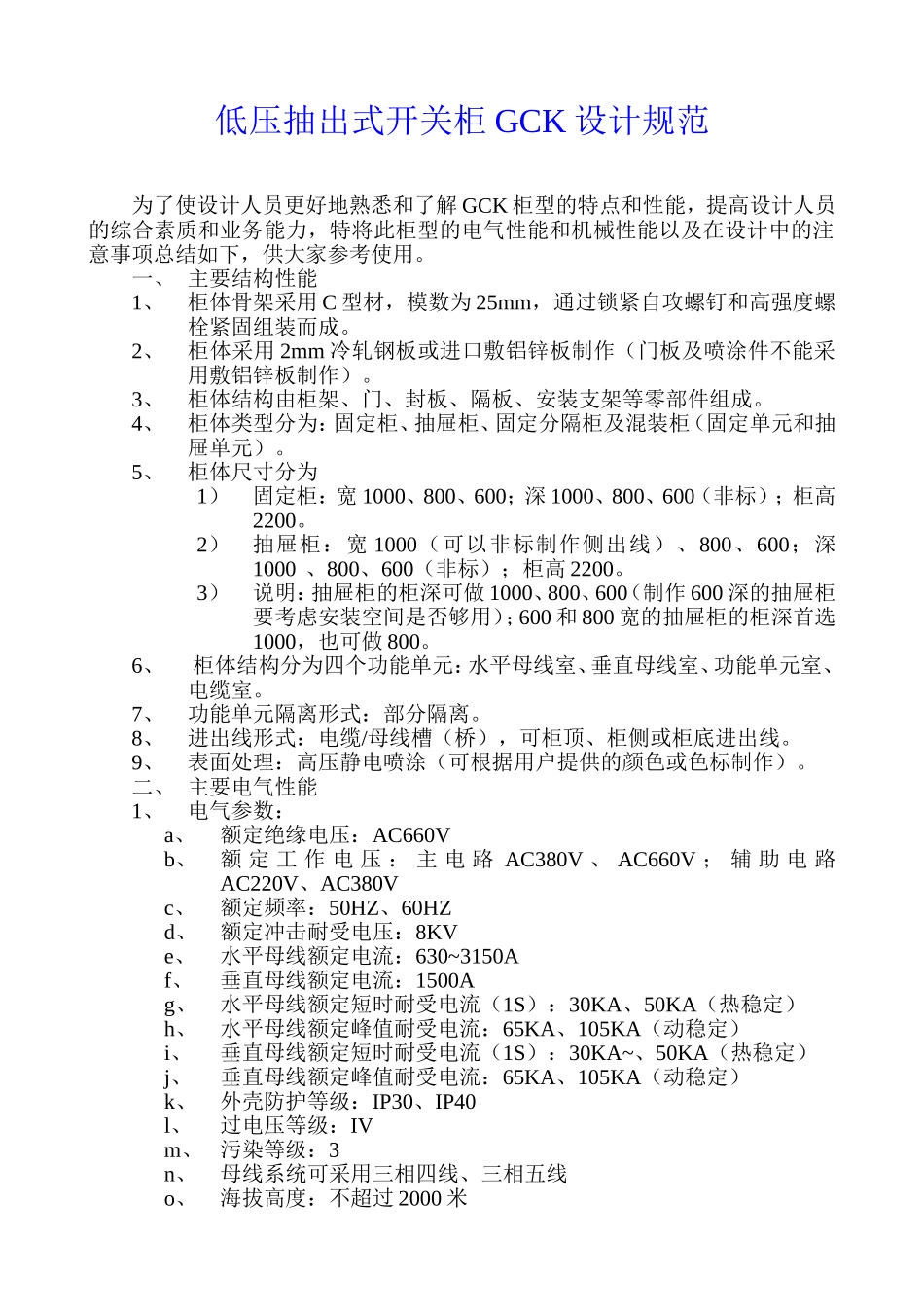

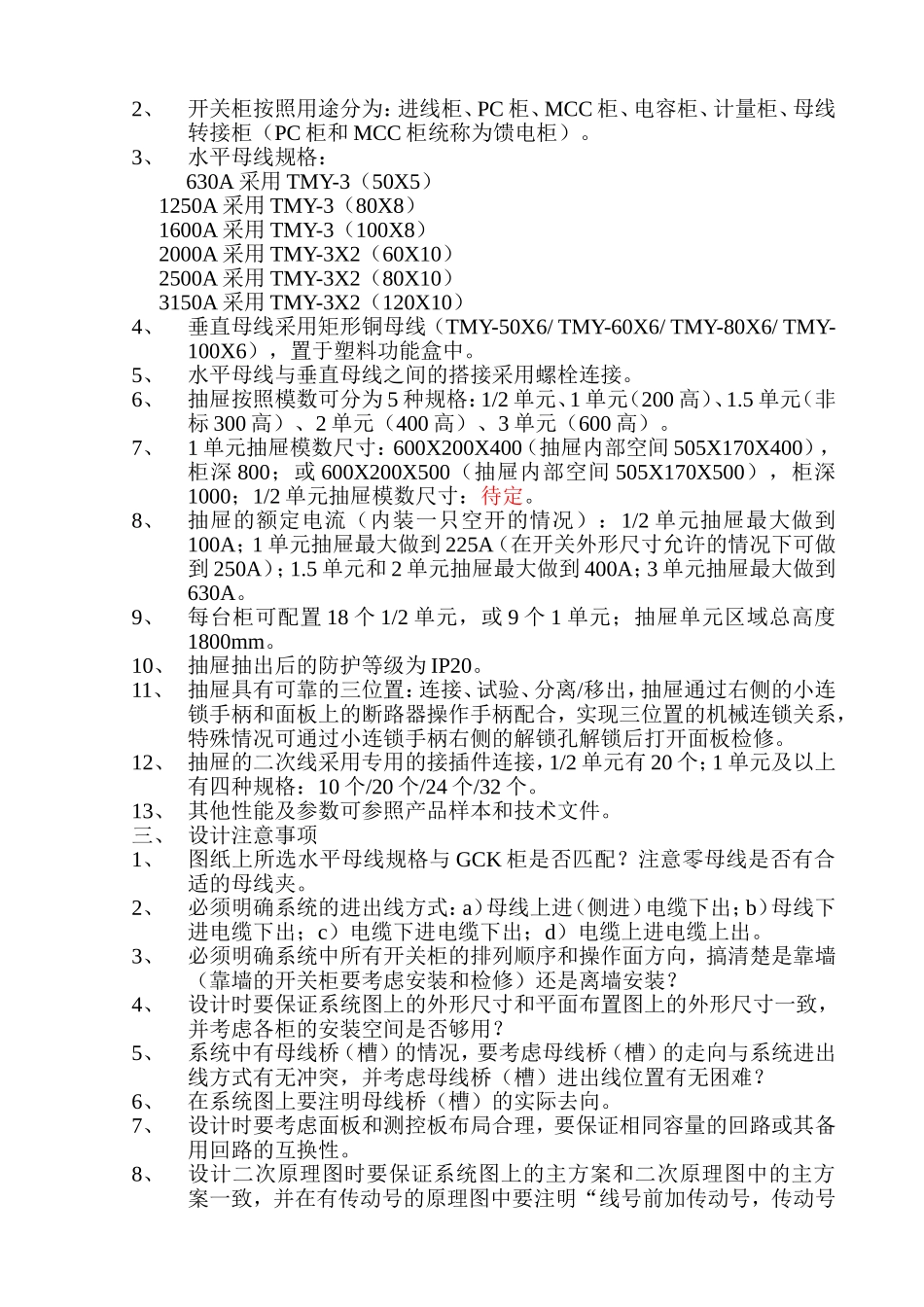

低压抽出式开关柜GCK设计规范为了使设计人员更好地熟悉和了解GCK柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。一、主要结构性能1、柜体骨架采用C型材，模数为25mm，通过锁紧自攻螺钉和高强度螺栓紧固组装而成。2、柜体采用2mm冷轧钢板或进口敷铝锌板制作（门板及喷涂件不能采用敷铝锌板制作）。3、柜体结构由柜架、门、封板、隔板、安装支架等零部件组成。4、柜体类型分为：固定柜、抽屉柜、固定分隔柜及混装柜（固定单元和抽屉单元）。5、柜体尺寸分为1）固定柜：宽1000、800、600；深1000、800、600（非标）；柜高2200。2）抽屉柜：宽1000（可以非标制作侧出线）、800、600；深1000、800、600（非标）；柜高2200。3）说明：抽屉柜的柜深可做1000、800、600（制作600深的抽屉柜要考虑安装空间是否够用）；600和800宽的抽屉柜的柜深首选1000，也可做800。6、柜体结构分为四个功能单元：水平母线室、垂直母线室、功能单元室、电缆室。7、功能单元隔离形式：部分隔离。8、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。9、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：630~3150Af、垂直母线额定电流：1500Ag、水平母线额定短时耐受电流（1S）：30KA、50KA（热稳定）h、水平母线额定峰值耐受电流：65KA、105KA（动稳定）i、垂直母线额定短时耐受电流（1S）：30KA~、50KA（热稳定）j、垂直母线额定峰值耐受电流：65KA、105KA（动稳定）k、外壳防护等级：IP30、IP40l、过电压等级：IVm、污染等级：3n、母线系统可采用三相四线、三相五线o、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、PC柜、MCC柜、电容柜、计量柜、母线转接柜（PC柜和MCC柜统称为馈电柜）。3、水平母线规格：630A采用TMY-3（50X5）1250A采用TMY-3（80X8）1600A采用TMY-3（100X8）2000A采用TMY-3X2（60X10）2500A采用TMY-3X2（80X10）3150A采用TMY-3X2（120X10）4、垂直母线采用矩形铜母线（TMY-50X6/TMY-60X6/TMY-80X6/TMY-100X6），置于塑料功能盒中。5、水平母线与垂直母线之间的搭接采用螺栓连接。6、抽屉按照模数可分为5种规格：1/2单元、1单元（200高）、1.5单元（非标300高）、2单元（400高）、3单元（600高）。7、1单元抽屉模数尺寸：600X200X400（抽屉内部空间505X170X400），柜深800；或600X200X500（抽屉内部空间505X170X500），柜深1000；1/2单元抽屉模数尺寸：待定。8、抽屉的额定电流（内装一只空开的情况）：1/2单元抽屉最大做到100A；1单元抽屉最大做到225A（在开关外形尺寸允许的情况下可做到250A）；1.5单元和2单元抽屉最大做到400A；3单元抽屉最大做到630A。9、每台柜可配置18个1/2单元，或9个1单元；抽屉单元区域总高度1800mm。10、抽屉抽出后的防护等级为IP20。11、抽屉具有可靠的三位置：连接、试验、分离/移出，抽屉通过右侧的小连锁手柄和面板上的断路器操作手柄配合，实现三位置的机械连锁关系，特殊情况可通过小连锁手柄右侧的解锁孔解锁后打开面板检修。12、抽屉的二次线采用专用的接插件连接，1/2单元有20个；1单元及以上有四种规格：10个/20个/24个/32个。13、其他性能及参数可参照产品样本和技术文件。三、设计注意事项1、图纸上所选水平母线规格与GCK柜是否匹配？注意零母线是否有合适的母线夹。2、必须明确系统的进出线方式：a）母线上进（侧进）电缆下出；b）母线下进电缆下出；c）电缆下进电缆下出；d）电缆上进电缆上出。3、必须明确系统中所有开关柜的排列顺序和操作面方向，搞清楚是靠墙（靠墙的开关柜要考虑安装和检修）还是离墙安装？4、设计时要保证系统图上的外形尺寸和平面布置图上的外形尺寸一致，并考虑各柜的安装空间是否够用？5、系统中有母线桥（槽）的情况，要考虑母线桥（槽）的走向与系统进出线方式有无冲突，并考虑母线桥（槽）进出线...
