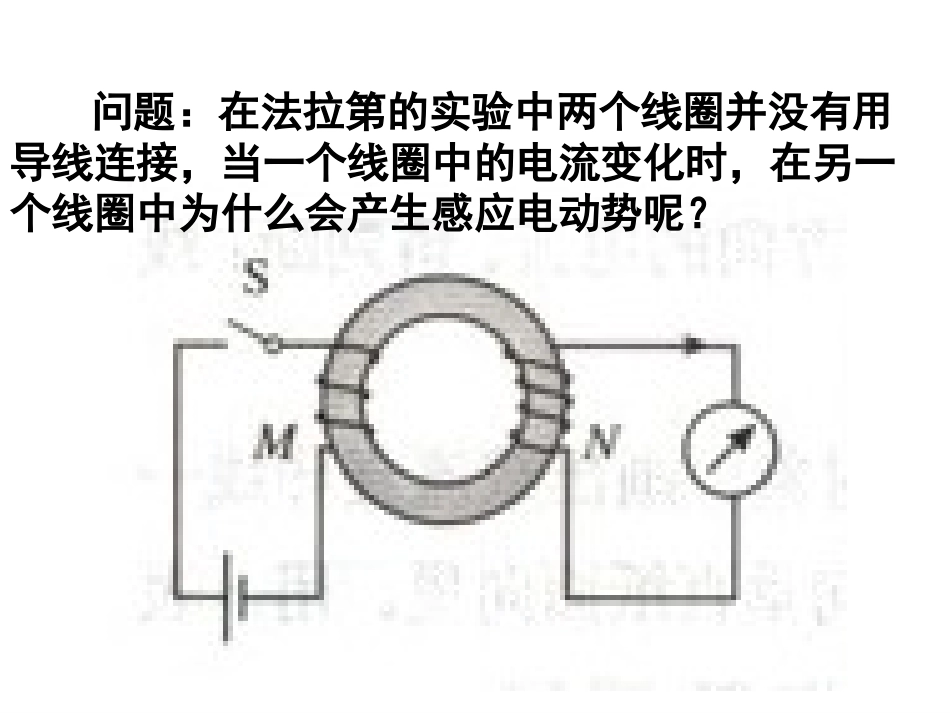

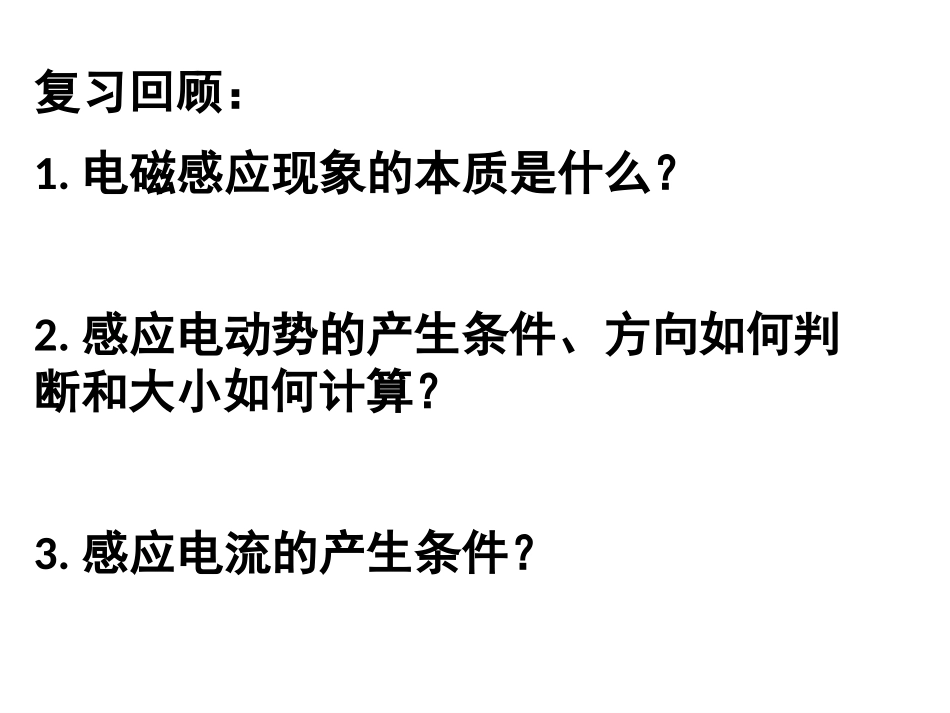

第四章电磁感应第6节互感和自感阳泉十一中学刘慧复习回顾：1.电磁感应现象的本质是什么？2.感应电动势的产生条件、方向如何判断和大小如何计算？3.感应电流的产生条件？问题：在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中为什么会产生感应电动势呢？一、互感现象1、定义：当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象中产生的感应电动势，称为互感电动势。2、本质：一种电磁感应现象3、应用：利用互感现象可以把能量从一个线圈传递到另一个线圈，因此在电工技术和电子技术中有广泛应用。变压器就是利用互感现象制成的。街头的变压器是中型的互感器变电站的大型变压器是大型的互感器延时继电器试说明这种继电器的工作原理。1、闭合开关K前，同学们有无感觉？2、闭合开关K后，有无感觉？3、断开开关K瞬间，有无感觉？灯泡A2立刻正常发光，跟线圈L串联的灯泡A1逐渐亮起来.现象：通电瞬间演示1跟踪训练1、实验1中，当电键闭合后，通过灯泡A1的电流随时间变化的图像为图；通过灯泡A2的电流随时间变化的图像为图。ItItItItABCDCALA1RA2SR1演示2S断开时，A灯突然闪亮一下才熄灭。现象：思考与讨论：P23断电瞬间跟踪训练2、在实验2中，若线圈L的电阻RL与灯泡A的电阻RA相等，则电键断开前后通过线圈的电流随时间的变化图像为图，通过灯泡的电流随时间的变化图像为图；若RL远小于RA，则电键断开前后通过线圈的电流随时间的变化图像为图，通过灯泡的电流图像为图。ItABCDItItItACBD二、自感现象1.由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。2.自感现象中产生的电动势叫自感电动势。（1）自感电动势的作用：阻碍导体中原来的电流变化。注意：“阻碍”不是“阻止”，电流原来怎么变化还是怎么变，只是变化变慢了，即对电流的变化起延迟作用。（2）自感电动势的大小：tILE（3）自感电动势的方向（3）自感电动势的方向增反减同导体电流增加时，阻碍电流增加，此时自感电动势方向与原电流方向相反；导体电流减小时，阻碍电流减小，此时自感电动势方向与原电流方向相同.（1）决定线圈自感系数的因素：（2）自感系数的单位：亨利简称：亨符号是H常用单位：毫亨（mH）微亨（μH）线圈的大小，形状，粗细，匝数多少，有无铁芯。三、自感系数L反映线圈自身的性质.tILE小结1、互感现象2、自感现象自感电动势（作用、大小、方向）3、自感系数4、磁场具有能量
