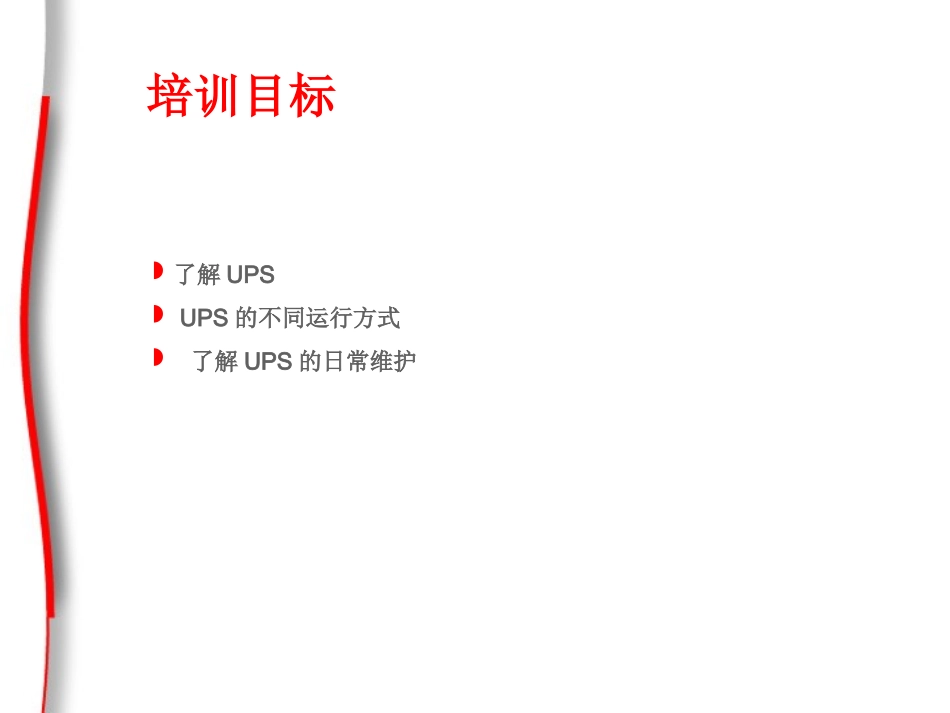

UPS基础知识培训培训目标了解UPSUPS的不同运行方式了解UPS的日常维护了解UPSUPS的定义：>UPS是英文UninterruptablePowerSupply的缩写，中文译为“不间断电源”；>它是能够实现两路电源之间不间断地相互切换的电气装置；UPS输出第二路供电三类供电一类供电第一路供电>从严格意义上讲，UPS不是一种电源，它不是依靠能量形式的转换来提供电能，它只是提供一种两路电源之间无间断相互切换的机会，这才是UPS的主要设计思想；>UPS的价格之所以昂贵，就是贵在这种不间断切换的特点上。整流器直流逆变器输入输出UPS输出第二路供电三类供电一类供电第一路供电②.隔离作用：>将瞬间间断、谐波、电压波动、频率波动以及电压噪声等电网骚扰阻挡在负载之前，即使电网中的骚扰不影响负载，又使负载对电网不会产生骚扰：UPS的主要作用①.两路电源之间的无间断相互切换：UPS220Vac220Vac230Vac240Vac(稳压作用)UPS50Hz50Hz60Hz(稳频作用)(频率变换)④.频率变换作用：>输入频率等于或不等于输出频率，如50Hz/50Hz，50Hz/60Hz，包括稳频作用：③.电压变换作用：>输入电压等于或不等于输出电压，如380V/380V，380V/220V，包括稳压作用：UPS的主要作用整流器直流逆变器输入输出电池①和⑤是保证对负载供电的连续性；②、③和④是保证对负载供电的质量。⑤.提供一定的后备时间：>UPS的电池贮存一定的能量，在电网停电或间断时继续供电一段时间来保护负载；后备时间为10分钟、30分钟、60分钟或更长。UPS的主要作用按照运行原理分类（GB分类）：>被动后备式-VFD>线互动式-VI>双转换式-VFI按照供电环境分类>单进单出（220V/220V）>三进单出(380V/220V)>三进三出(380V/380V)按照功率分类>小功率（10KVA以下）>中功率（10-50kVA）>大功率(50kVA以上)按照设计理念分类>传统UPS>模块UPSUPS的基本拓扑结构（类型）GB/T7260.3描述了UPS的三种分类方法和拓扑结构：>VFD级-被动后备式(PassiveStandby-“Off-line”)–负载的电压V和频率F取决于电网电源(Depends)–电压和频率都没有经过调整>VI级-线交互式(LineInteractive)–负载的电压V与电网电源无关(Independent)–频率没有经过调整>VFI级-双转换式(DoubleConversion-“On-Line”)–负载的电压V和频率F都与电网电源无关(Independent)–负载的电压和频率都是经过“再生”调整的(re-generated)UPS的基本拓扑结构（类型）（1）被动后备式－VFD(PassiveStandby，也称离线式OFF-Line)>组成:–充电器–逆变器–电池–滤波器/调压器>应用：小于2KVA的UPS；>优点：电路简单，价格便宜；>缺点：频率不能调节，切换时有间断。IEC62040-3/GB7260.3定义UPS的基本拓扑结构（类型）充电器电池负载交流输入滤波器调压器/逆变器正常方式电池后备方式（2）线交互式-VI(LineInteractive)组成：>静态开关>双向逆变器>电池>旁路开关应用：此种配置不太适合中-大功率和为敏感性负载的供电，因为无法进行频率的调节。优点：电路简单，效率高；缺点：频率不能调节，动态特性差。IEC62040-3/GB7260.3定义UPS的基本拓扑结构(类型)电池负载主交流输入如果只有一路交流输入旁路交流输入逆变器维修旁路静态开关正常方式电池方式旁路方式（3）双转换式-VFI(Double－Conversion，又称为在线式On-Line)>基本组成：–整流器/充电器–逆变器–静态旁路开关–手动维修旁路开关–电池逆变器串联在交流输入与负载之间IEC62040-3/GB7260.3定义UPS的基本拓扑结构(类型)如果只有一路交流输入手动维修旁路正常方式电池方式整流器充电器/电池负载主交流输入旁路交流输入逆变器静态开关静态旁路()旁路方式（3）双转换式-VFI(DoubleConversion，又称为在线式On-Line)>应用：–在这种配置中，由于使用了静态开关，将负载切换到逆变器所需的时间可以忽略不计；–而且，输出的电压和频率完全独立于输入电压和频率。这意味着这种类型的UPS可以被设计作为频率转换器使用。–实际上，这种类型是中大功率的主要配置（10KVA以上）。注意：这种类型的UPS常常被称作“在线式”，这表示负载由逆变器连续供电而不管交流输入电源的状态如何。>优点：稳压稳频、切换无间断；>缺点：价格昂贵...
