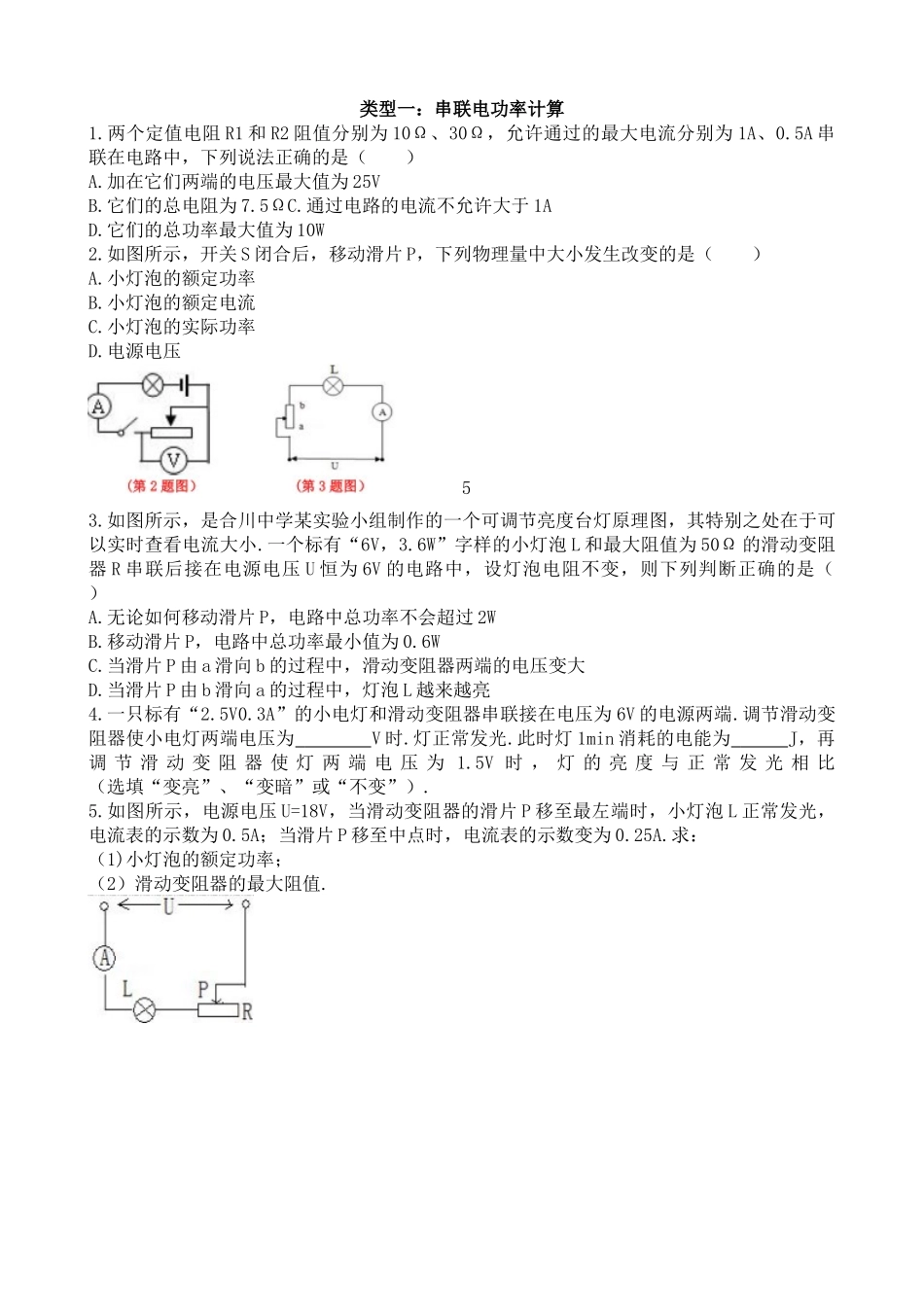

第十八章-第二节-电功率---类型一串联电功率计算---含答案_第1页
1/4

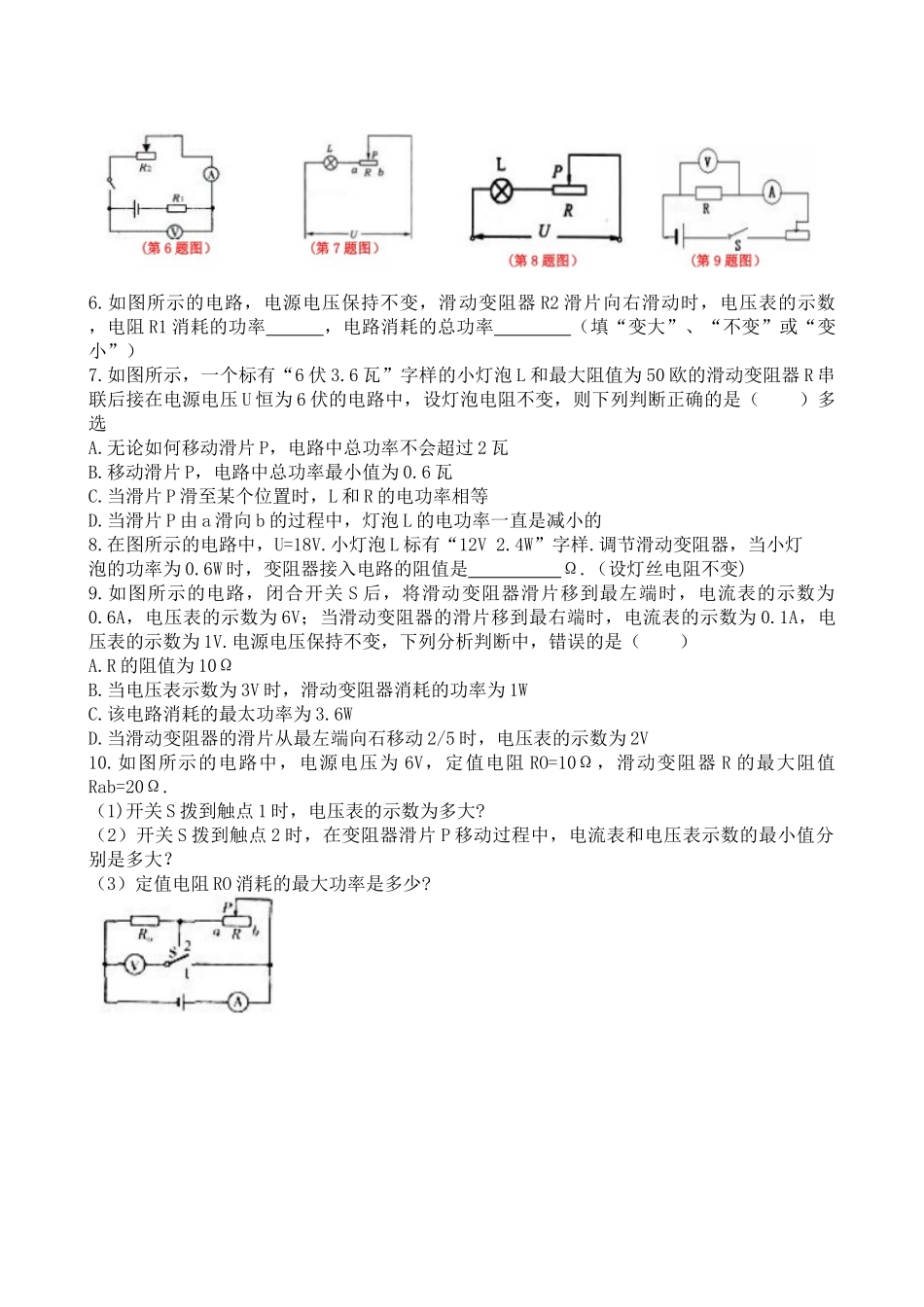

第十八章-第二节-电功率---类型一串联电功率计算---含答案_第2页
2/4

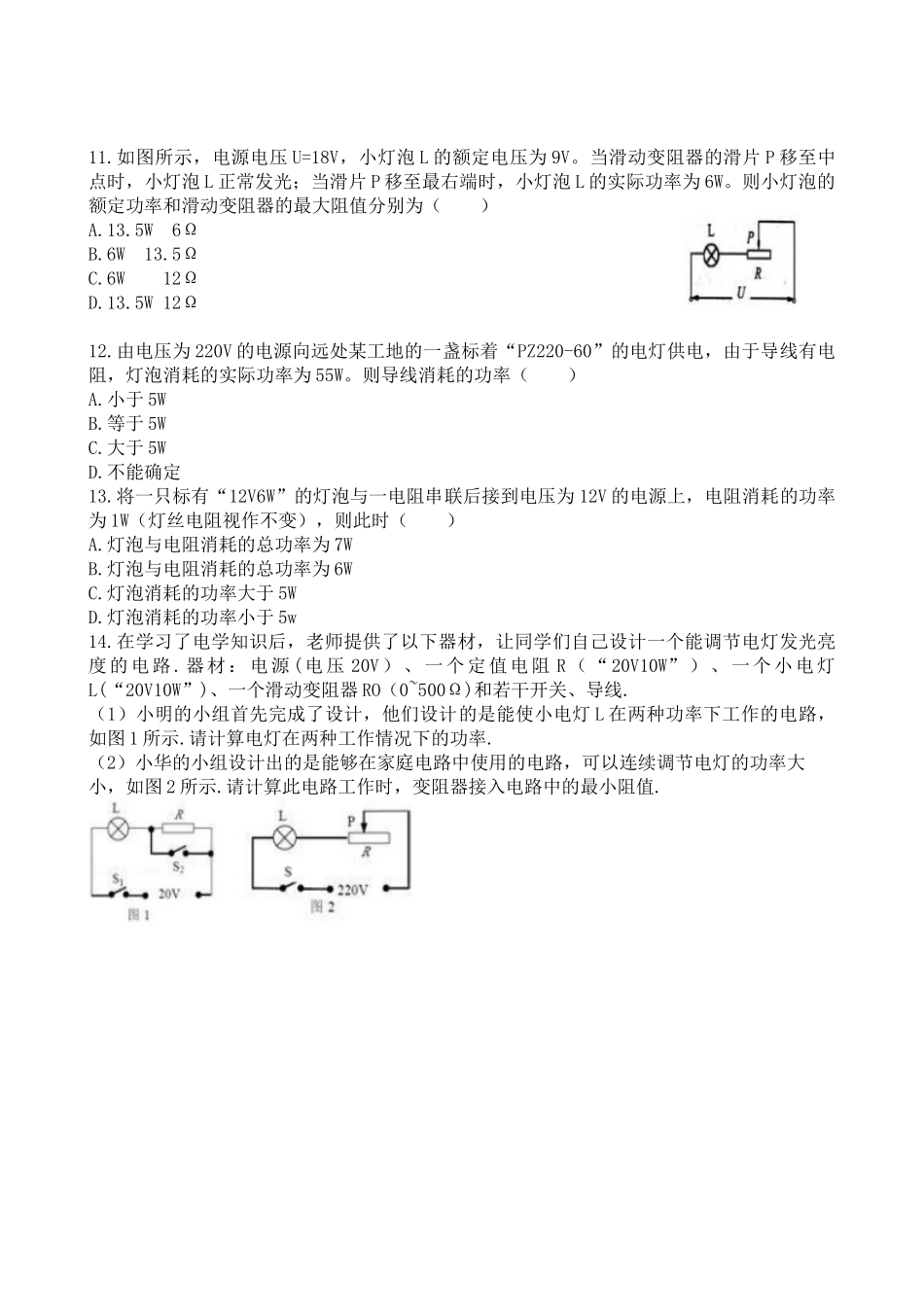

第十八章-第二节-电功率---类型一串联电功率计算---含答案_第3页
3/4
类型一:串联电功率计算1.两个定值电阻R1和R2阻值分别为10Ω、30Ω,允许通过的最大电流分别为1A、0.5A串联在电路中,下列说法正确的是()A.加在它们两端的电压最大值为25VB.它们的总电阻为7.5ΩC.通过电路的电流不允许大于1AD.它们的总功率最大值为10W2.如图所示,开关S闭合后,移动滑片P,下列物理量中大小发生改变的是()A.小灯泡的额定功率B.小灯泡的额定电流C.小灯泡的实际功率D.电源电压53.如图所示,是合川中学某实验小组制作的一个可调节亮度台灯原理图,其特别之处在于可以实时查看电流大小.一个标有“6V,3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中,设灯泡电阻不变,则下列判断正确的是()A.无论如何移动滑片P,电路中总功率不会超过2WB.移动滑片P,电路中总功率最小值为0.6WC.当滑片P由a滑向b的过程中,滑动变阻器两端的电压变大D.当滑片P由b滑向a的过程中,灯泡L越来越亮4.一只标有“2.5V0.3A”的小电灯和滑动变阻器串联接在电压为6V的电源两端.调节滑动变阻器使小电灯两端电压为V时.灯正常发光.此时灯1min消耗的电能为J,再调节滑动变阻器使灯两端电压为1.5V时,灯的亮度与正常发光相比(选填“变亮”、“变暗”或“不变”).5.如图所示,电源电压U=18V,当滑动变阻器的滑片P移至最左端时,小灯泡L正常发光,电流表的示数为0.5A;当滑片P移至中点时,电流表的示数变为0.25A.求:(1)小灯泡的额定功率;(2)滑动变阻器的最大阻值.6.如图所示的电路,电源电压保持不变,滑动变阻器R2滑片向右滑动时,电压表的示数,电阻R1消耗的功率,电路消耗的总功率(填“变大”、“不变”或“变小”)7.如图所示,一个标有“6伏3.6瓦”字样的小灯泡L和最大阻值为50欧的滑动变阻器R串联后接在电源电压U恒为6伏的电路中,设灯泡电阻不变,则下列判断正确的是()多选A.无论如何移动滑片P,电路中总功率不会超过2瓦B.移动滑片P,电路中总功率最小值为0.6瓦C.当滑片P滑至某个位置时,L和R的电功率相等D.当滑片P由a滑向b的过程中,灯泡L的电功率一直是减小的8.在图所示的电路中,U=18V.小灯泡L标有“12V2.4W”字样.调节滑动变阻器,当小灯泡的功率为0.6W时,变阻器接入电路的阻值是Ω.(设灯丝电阻不变)9.如图所示的电路,闭合开关S后,将滑动变阻器滑片移到最左端时,电流表的示数为0.6A,电压表的示数为6V;当滑动变阻器的滑片移到最右端时,电流表的示数为0.1A,电压表的示数为1V.电源电压保持不变,下列分析判断中,错误的是()A.R的阻值为10ΩB.当电压表示数为3V时,滑动变阻器消耗的功率为1WC.该电路消耗的最太功率为3.6WD.当滑动变阻器的滑片从最左端向石移动2/5时,电压表的示数为2V10.如图所示的电路中,电源电压为6V,定值电阻RO=10Ω,滑动变阻器R的最大阻值Rab=20Ω.(1)开关S拨到触点1时,电压表的示数为多大?(2)开关S拨到触点2时,在变阻器滑片P移动过程中,电流表和电压表示数的最小值分别是多大?(3)定值电阻RO消耗的最大功率是多少?11.如图所示,电源电压U=18V,小灯泡L的额定电压为9V。当滑动变阻器的滑片P移至中点时,小灯泡L正常发光;当滑片P移至最右端时,小灯泡L的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为()A.13.5W6ΩB.6W13.5ΩC.6W12ΩD.13.5W12Ω12.由电压为220V的电源向远处某工地的一盏标着“PZ220-60”的电灯供电,由于导线有电阻,灯泡消耗的实际功率为55W。则导线消耗的功率()A.小于5WB.等于5WC.大于5WD.不能确定13.将一只标有“12V6W”的灯泡与一电阻串联后接到电压为12V的电源上,电阻消耗的功率为1W(灯丝电阻视作不变),则此时()A.灯泡与电阻消耗的总功率为7WB.灯泡与电阻消耗的总功率为6WC.灯泡消耗的功率大于5WD.灯泡消耗的功率小于5w14.在学习了电学知识后,老师提供了以下器材,让同学们自己设计一个能调节电灯发光亮度的电路.器材:电源(电压20V)、一个定值电阻R(“20V10W”)、一个小电灯L(“20V10W”)、一个滑动变阻器RO(0~500Ω)和若干开关、导线.(1)小明的小组首先完成了设计,他们设计的是能使小电灯L在两种功率下工作的电路,如图1所示.请计算电灯...
