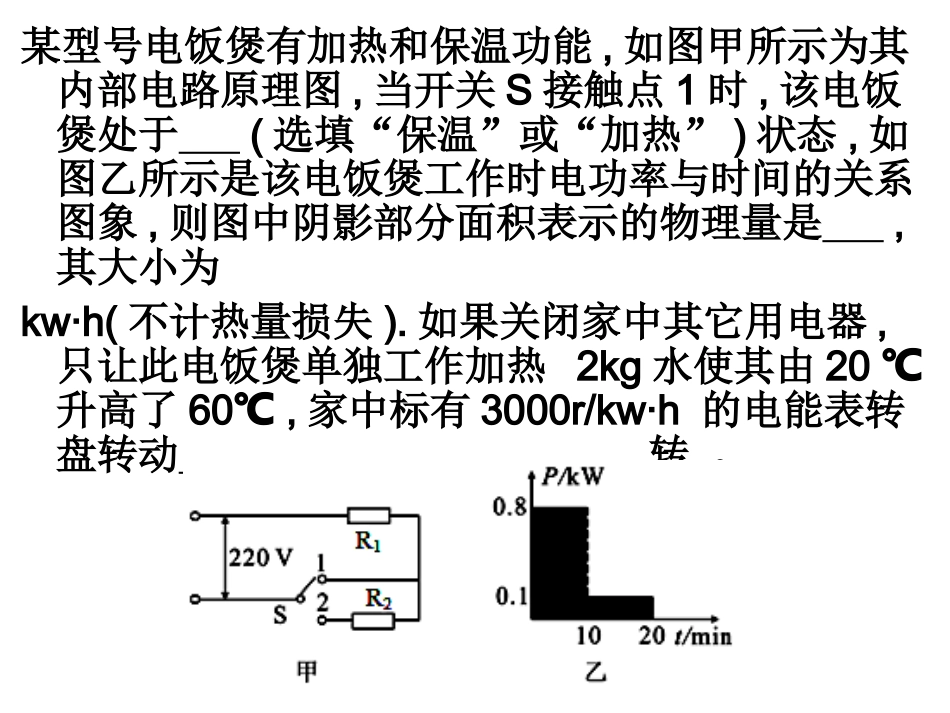

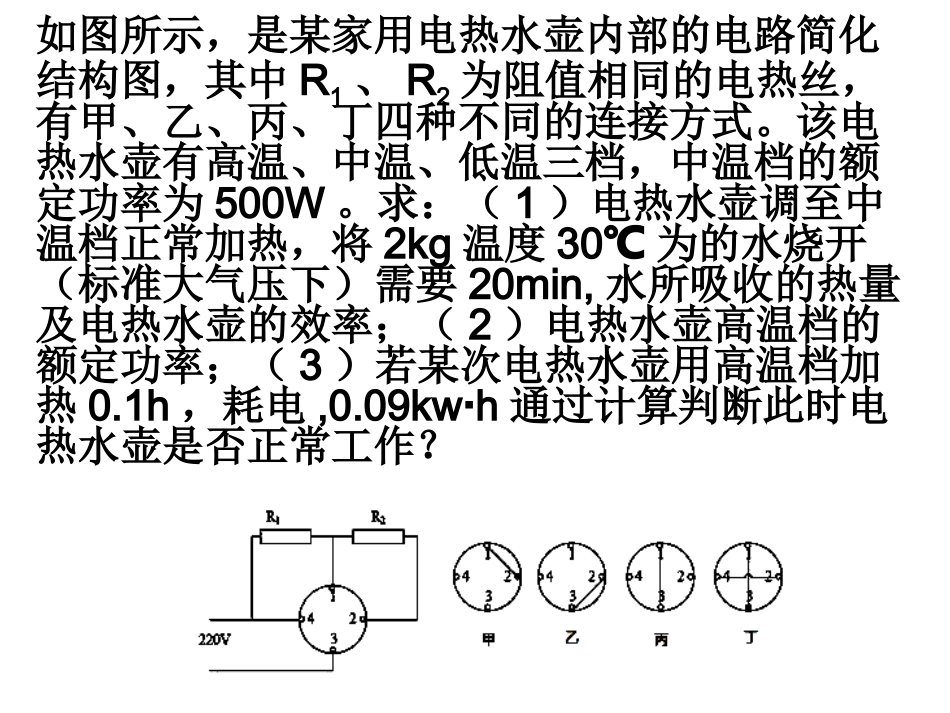

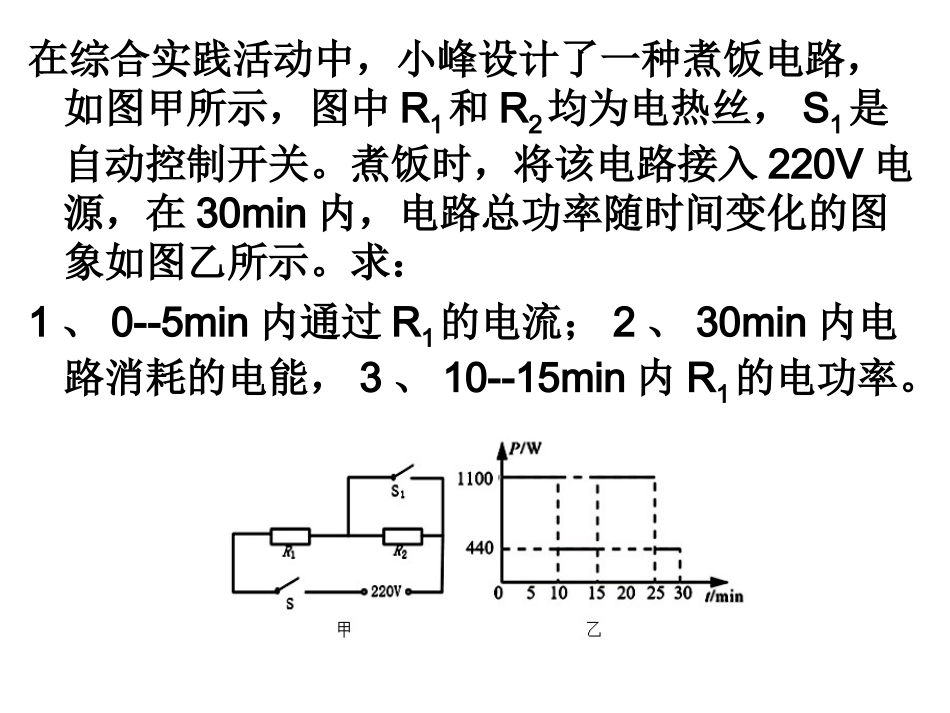

某型号电饭煲有加热和保温功能,如图甲所示为其内部电路原理图,当开关S接触点1时,该电饭煲处于(选填“保温”或“加热”)状态,如图乙所示是该电饭煲工作时电功率与时间的关系图象,则图中阴影部分面积表示的物理量是,其大小为kw·h(不计热量损失).如果关闭家中其它用电器,只让此电饭煲单独工作加热2kg水使其由20℃升高了60,℃家中标有3000r/kw·h的电能表转盘转动转。如图所示，是某家用电热水壶内部的电路简化结构图，其中R1、R2为阻值相同的电热丝，有甲、乙、丙、丁四种不同的连接方式。该电热水壶有高温、中温、低温三档，中温档的额定功率为500W。求：（1）电热水壶调至中温档正常加热，将2kg温度30℃为的水烧开（标准大气压下）需要20min,水所吸收的热量及电热水壶的效率；（2）电热水壶高温档的额定功率；（3）若某次电热水壶用高温档加热0.1h，耗电,0.09kwh通过计算判断此时电热水壶是否正常工作？在综合实践活动中，小峰设计了一种煮饭电路，如图甲所示，图中R1和R2均为电热丝，S1是自动控制开关。煮饭时，将该电路接入220V电源，在30min内，电路总功率随时间变化的图象如图乙所示。求：1、0--5min内通过R1的电流；2、30min内电路消耗的电能，3、10--15min内R1的电功率。
