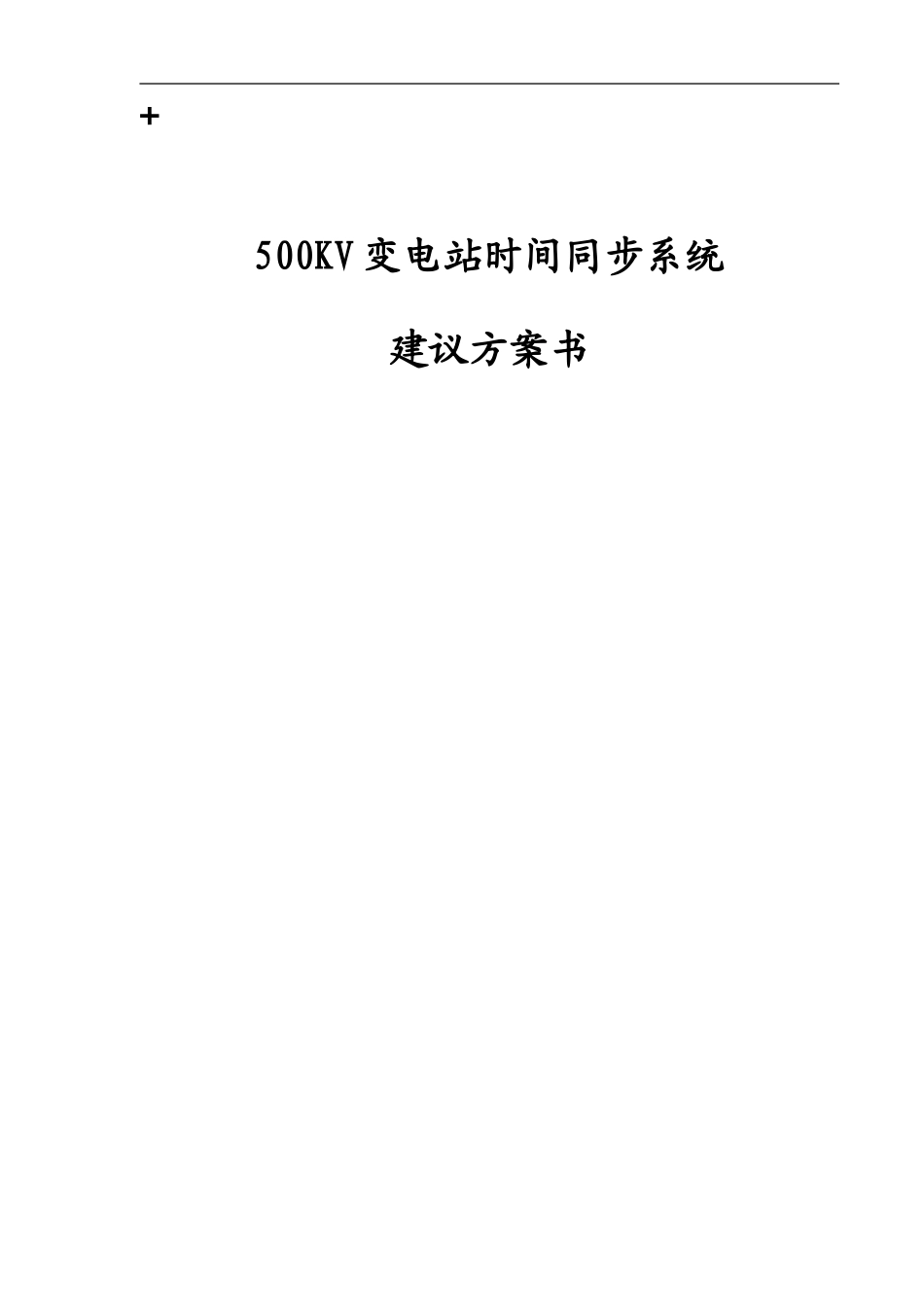

500KV变电站时间同步系统建议方案书VIP免费

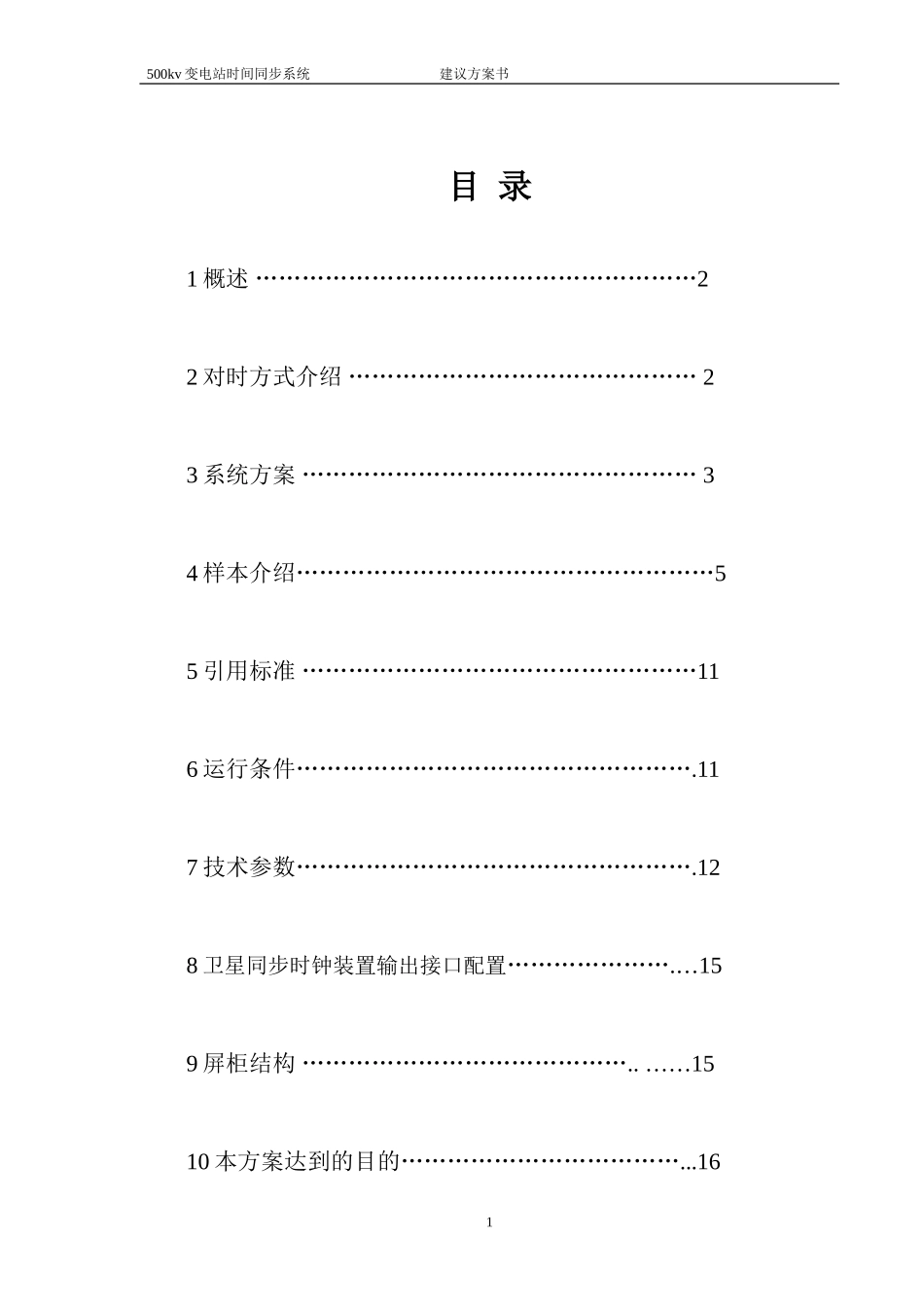

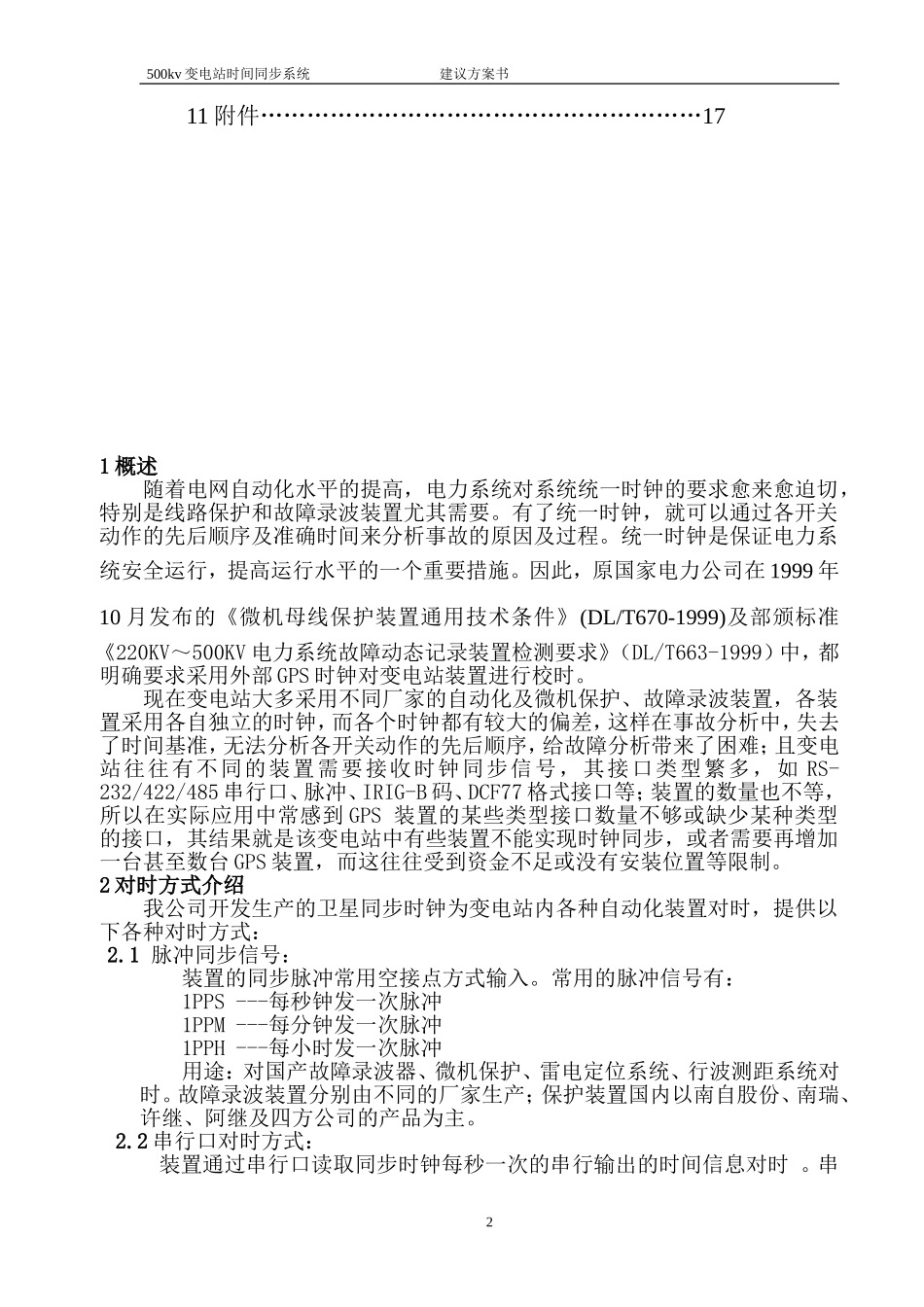

+500KV变电站时间同步系统建议方案书500kv变电站时间同步系统建议方案书目录1概述…………………………………………………22对时方式介绍………………………………………23系统方案……………………………………………34样本介绍………………………………………………55引用标准……………………………………………116运行条件…………………………………………….117技术参数…………………………………………….128卫星同步时钟装置输出接口配置………………….…159屏柜结构……………………………………..……1510本方案达到的目的………………………………...161500kv变电站时间同步系统建议方案书11附件…………………………………………………171概述随着电网自动化水平的提高，电力系统对系统统一时钟的要求愈来愈迫切，特别是线路保护和故障录波装置尤其需要。有了统一时钟，就可以通过各开关动作的先后顺序及准确时间来分析事故的原因及过程。统一时钟是保证电力系统安全运行，提高运行水平的一个重要措施。因此，原国家电力公司在1999年10月发布的《微机母线保护装置通用技术条件》(DL/T670-1999)及部颁标准《220KV～500KV电力系统故障动态记录装置检测要求》（DL/T663-1999）中，都明确要求采用外部GPS时钟对变电站装置进行校时。现在变电站大多采用不同厂家的自动化及微机保护、故障录波装置，各装置采用各自独立的时钟，而各个时钟都有较大的偏差，这样在事故分析中，失去了时间基准，无法分析各开关动作的先后顺序，给故障分析带来了困难；且变电站往往有不同的装置需要接收时钟同步信号，其接口类型繁多，如RS-232/422/485串行口、脉冲、IRIG-B码、DCF77格式接口等；装置的数量也不等，所以在实际应用中常感到GPS装置的某些类型接口数量不够或缺少某种类型的接口，其结果就是该变电站中有些装置不能实现时钟同步，或者需要再增加一台甚至数台GPS装置，而这往往受到资金不足或没有安装位置等限制。2对时方式介绍我公司开发生产的卫星同步时钟为变电站内各种自动化装置对时，提供以下各种对时方式：2.1脉冲同步信号：装置的同步脉冲常用空接点方式输入。常用的脉冲信号有：1PPS---每秒钟发一次脉冲1PPM---每分钟发一次脉冲1PPH---每小时发一次脉冲用途：对国产故障录波器、微机保护、雷电定位系统、行波测距系统对时。故障录波装置分别由不同的厂家生产；保护装置国内以南自股份、南瑞、许继、阿继及四方公司的产品为主。2.2串行口对时方式：装置通过串行口读取同步时钟每秒一次的串行输出的时间信息对时。串2500kv变电站时间同步系统建议方案书行口又分为RS232接口和RS422接口方式。用途：对电量记费系统、自动化装置、控制室时钟对时。2.3IRIG—B方式对时：IRIG-B为IRIG委员会的B标准，是专为时钟的传输制定的时钟码。国外进口装置常使用该信号输入方式对时。每秒输出一帧按秒、分、小时、日期的顺序排列的时间信息。IRIG-B信号有直流偏置(TTL)电平、1KHz正弦调制信号、RS422电平方式、RS232电平方式四种形式。用途：给某些进口保护或故障录波器对时。如GE公司的保护、ABB公司的保护、HATHAWAY的故障录波器、惠安公司的自动化装置、莱姆公司的BEN5000故障录波器、SEL公司的保护、西门子设备等。有了以上对时接口方式，可以将变电站内的所有具有对时功能的装置对时，达到统一时钟的目的。3系统方案结合贵局的实际情况和我们以往的工程经验，我们提出组屏式GPS时钟统一系统对时方案。3.1变电站各个继电保护室及控制室里分别安装一面GPS时间同步系统屏(见附件).主时钟完成GPS卫星信号的接收、处理，及向信号扩展装置提供标准同步时间信号（RS422电平方式IRIG-B）基准，同时提供TTL电平测试口、RS-232串行口、空接点脉冲接口、IRIG-B接口；同时具有接收IRIG-B时间功能和内部守时功能。扩展装置提供多路脉冲输出、多路B码输出、多路串口输出。3.2时间同步系统屏配置的GPS卫星同步时钟提供各种时间同步信号用于实现变电站内计算机监控系统、保护装置、故障录波器、事件顺序记录装置、安全自动装置、远动RTU及各级能量管理系统、调度自动化系统、配电网自动化系统、用电负...
