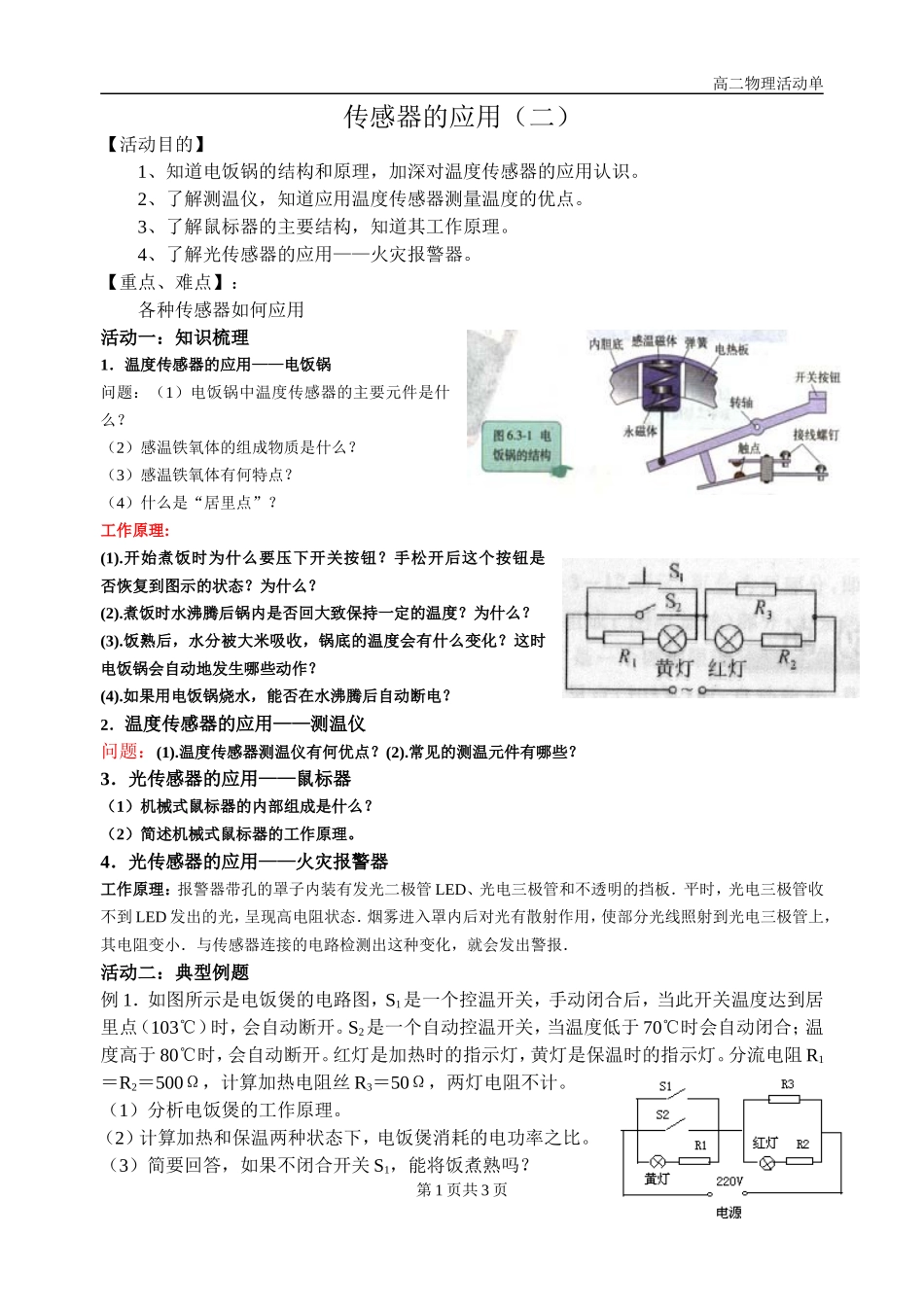

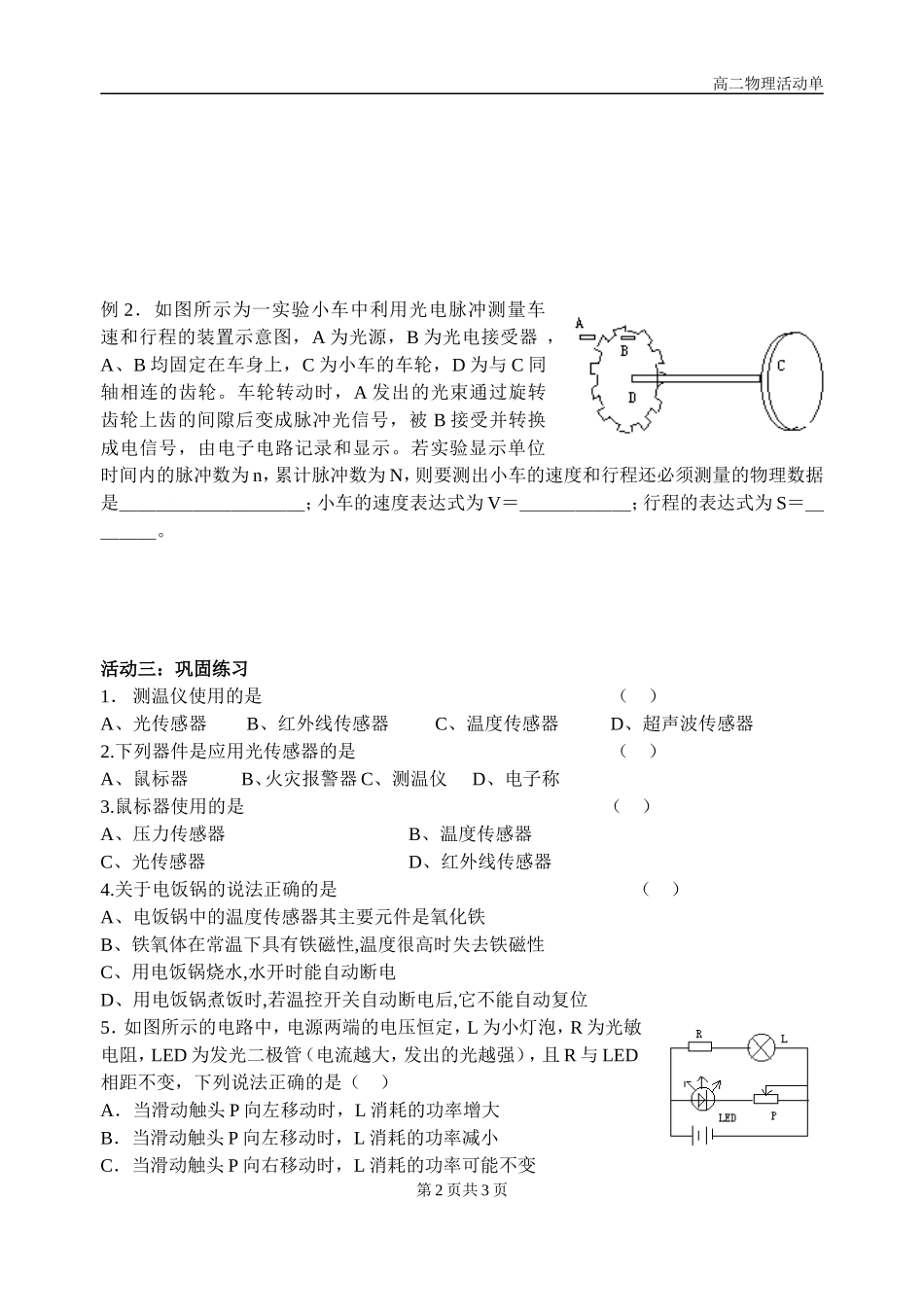

高二物理活动单传感器的应用（二）【活动目的】1、知道电饭锅的结构和原理，加深对温度传感器的应用认识。2、了解测温仪，知道应用温度传感器测量温度的优点。3、了解鼠标器的主要结构，知道其工作原理。4、了解光传感器的应用——火灾报警器。【重点、难点】：各种传感器如何应用活动一：知识梳理1．温度传感器的应用——电饭锅问题：（1）电饭锅中温度传感器的主要元件是什么？（2）感温铁氧体的组成物质是什么？（3）感温铁氧体有何特点？（4）什么是“居里点”？工作原理:(1).开始煮饭时为什么要压下开关按钮？手松开后这个按钮是否恢复到图示的状态？为什么？(2).煮饭时水沸腾后锅内是否回大致保持一定的温度？为什么？(3).饭熟后，水分被大米吸收，锅底的温度会有什么变化？这时电饭锅会自动地发生哪些动作？(4).如果用电饭锅烧水，能否在水沸腾后自动断电？2．温度传感器的应用——测温仪问题：(1).温度传感器测温仪有何优点？(2).常见的测温元件有哪些？3．光传感器的应用——鼠标器（1）机械式鼠标器的内部组成是什么？（2）简述机械式鼠标器的工作原理。4．光传感器的应用——火灾报警器工作原理：报警器带孔的罩子内装有发光二极管LED、光电三极管和不透明的挡板．平时，光电三极管收不到LED发出的光，呈现高电阻状态．烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小．与传感器连接的电路检测出这种变化，就会发出警报．活动二：典型例题例1．如图所示是电饭煲的电路图，S1是一个控温开关，手动闭合后，当此开关温度达到居里点（103℃）时，会自动断开。S2是一个自动控温开关，当温度低于70℃时会自动闭合；温度高于80℃时，会自动断开。红灯是加热时的指示灯，黄灯是保温时的指示灯。分流电阻R1＝R2＝500Ω，计算加热电阻丝R3＝50Ω，两灯电阻不计。（1）分析电饭煲的工作原理。（2）计算加热和保温两种状态下，电饭煲消耗的电功率之比。（3）简要回答，如果不闭合开关S1，能将饭煮熟吗？第1页共3页高二物理活动单例2．如图所示为一实验小车中利用光电脉冲测量车速和行程的装置示意图，A为光源，B为光电接受器，A、B均固定在车身上，C为小车的车轮，D为与C同轴相连的齿轮。车轮转动时，A发出的光束通过旋转齿轮上齿的间隙后变成脉冲光信号，被B接受并转换成电信号，由电子电路记录和显示。若实验显示单位时间内的脉冲数为n，累计脉冲数为N，则要测出小车的速度和行程还必须测量的物理数据是＿＿＿＿＿＿＿＿＿＿；小车的速度表达式为V＝＿＿＿＿＿＿；行程的表达式为S＝＿＿＿＿。活动三：巩固练习1．测温仪使用的是（）A、光传感器B、红外线传感器C、温度传感器D、超声波传感器2.下列器件是应用光传感器的是（）A、鼠标器B、火灾报警器C、测温仪D、电子称3.鼠标器使用的是（）A、压力传感器B、温度传感器C、光传感器D、红外线传感器4.关于电饭锅的说法正确的是（）A、电饭锅中的温度传感器其主要元件是氧化铁B、铁氧体在常温下具有铁磁性,温度很高时失去铁磁性C、用电饭锅烧水,水开时能自动断电D、用电饭锅煮饭时,若温控开关自动断电后,它不能自动复位5．如图所示的电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，LED为发光二极管（电流越大，发出的光越强），且R与LED相距不变，下列说法正确的是（）A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变第2页共3页高二物理活动单D．无论怎样移动触头P，L消耗的功率都不变6．用遥控器调换电视频道的过程，实际上就是传感器把光信号转化成电信号的过程，下列属于这类传感器的是（）A、红外报警装置B、走廊照明灯的声控装置C、自动洗衣机中的压力传感装置D、电饭煲中控制加热和保温的温控器第3页共3页
