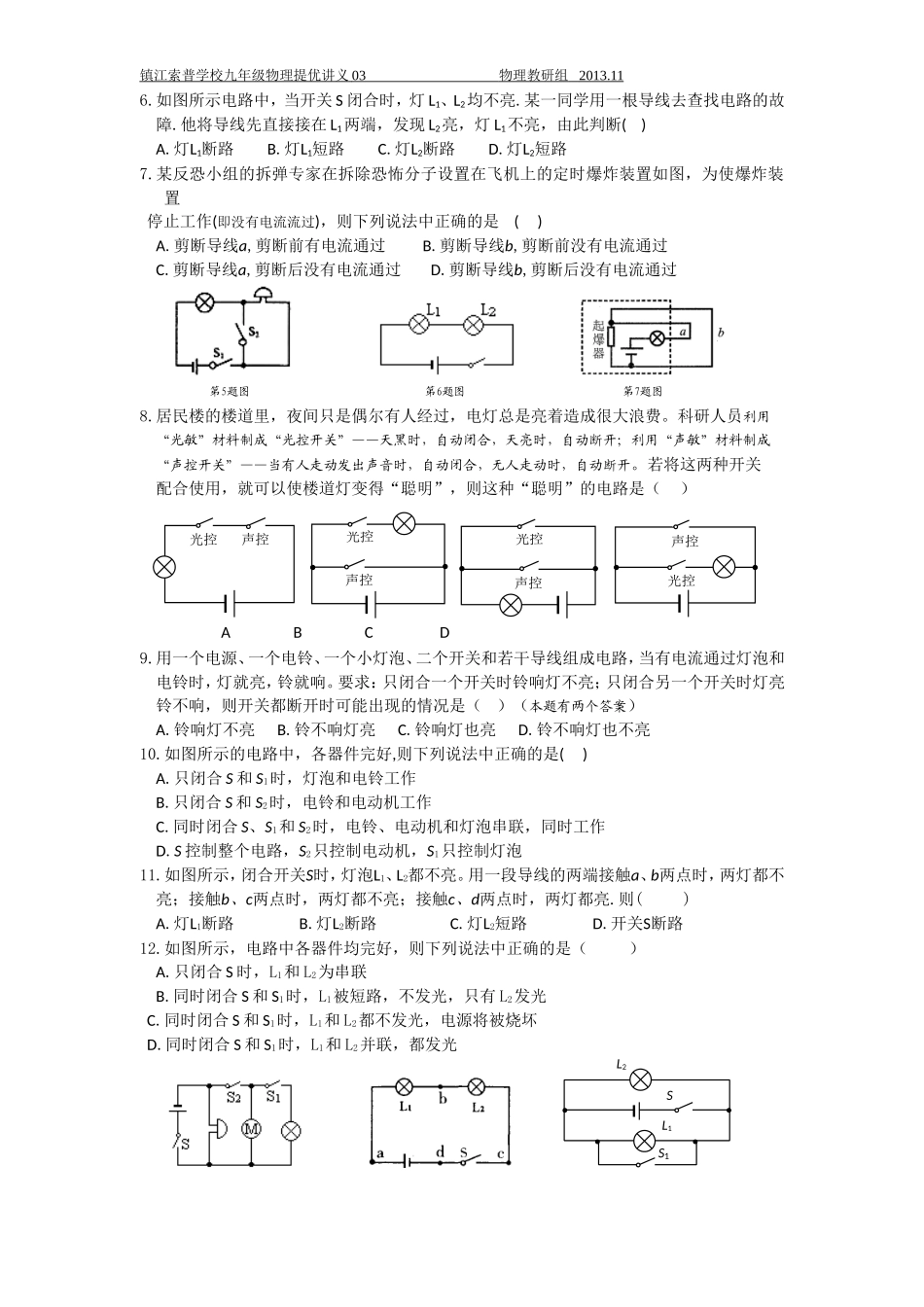

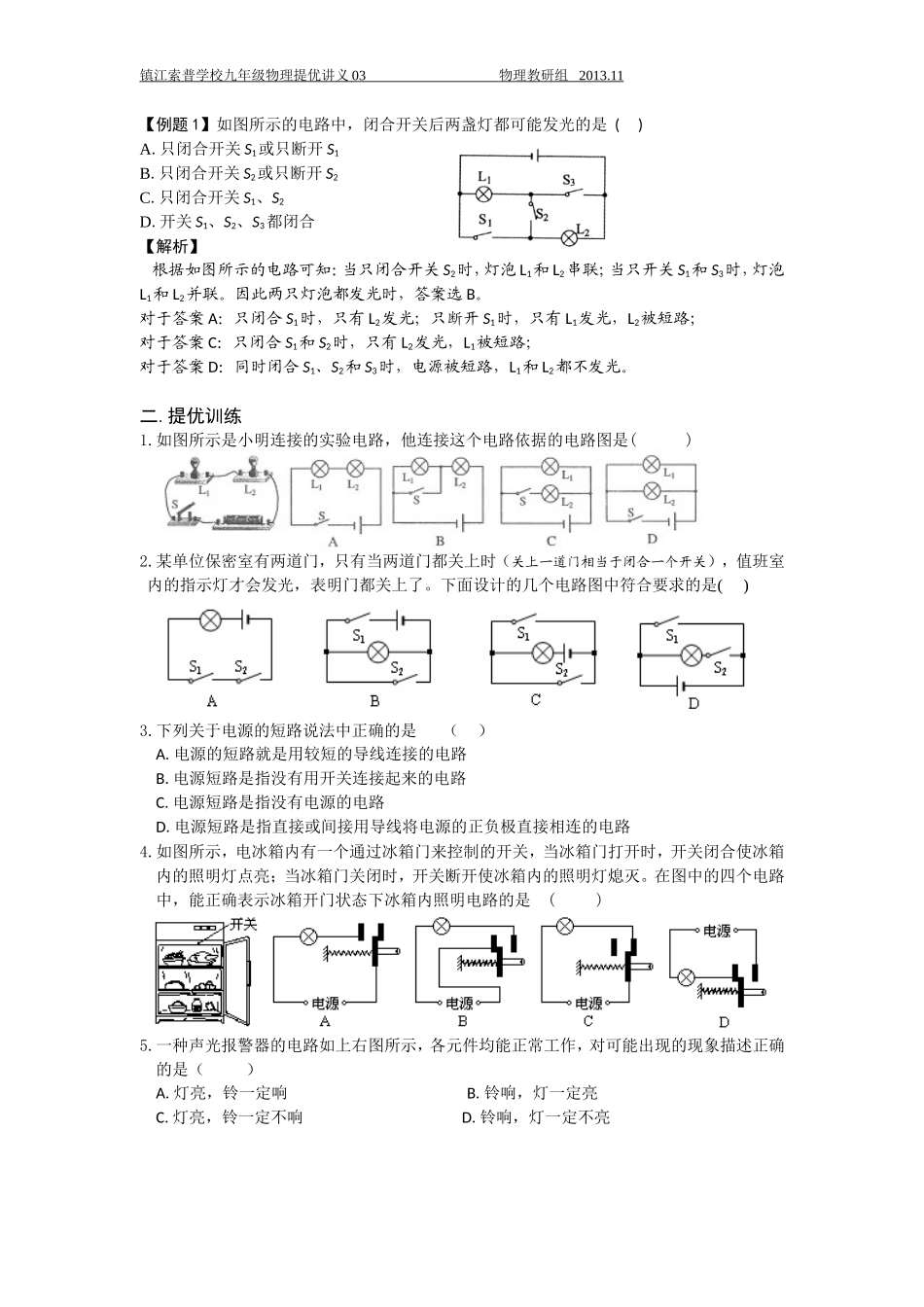

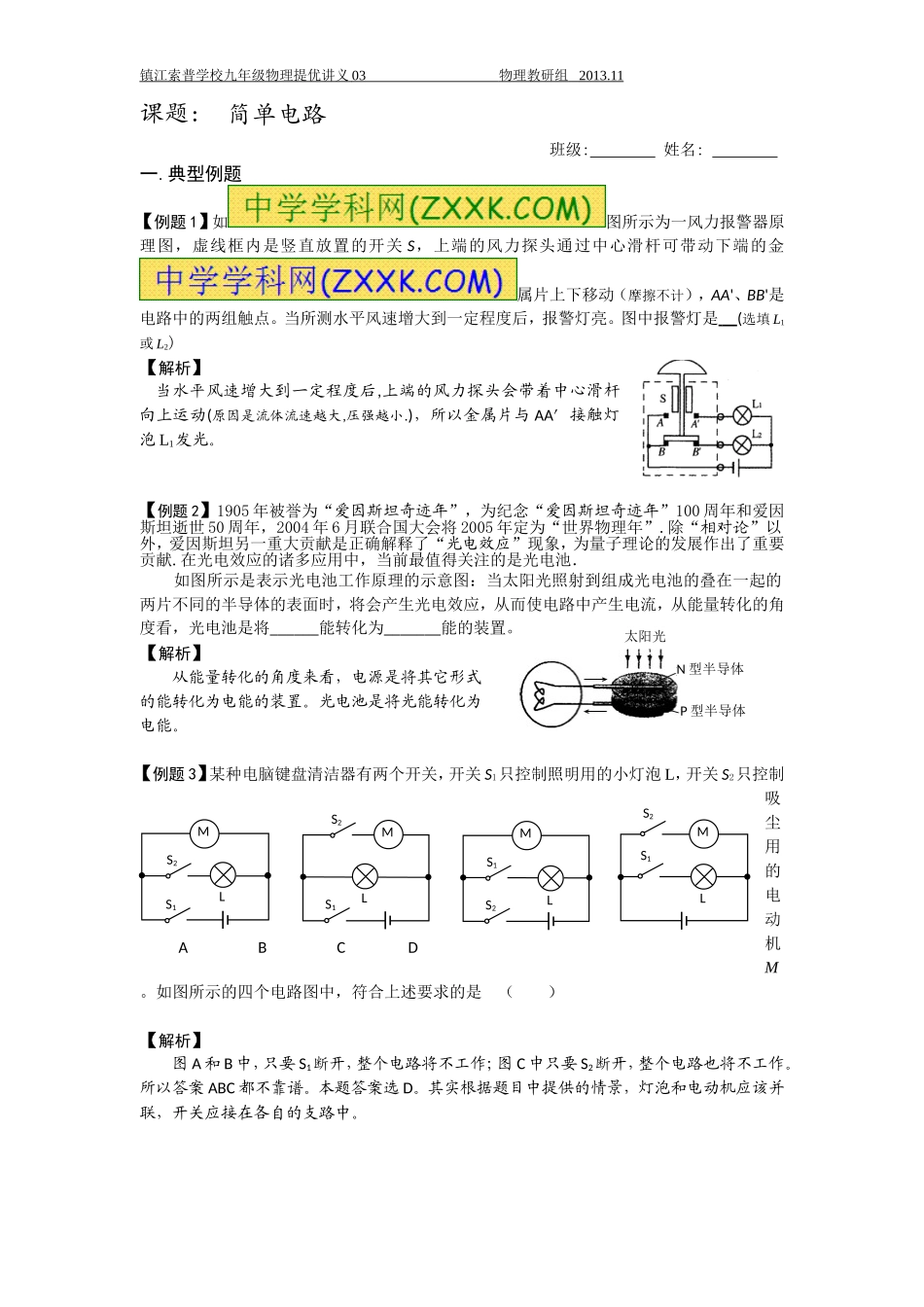

太阳光N型半导体P型半导体镇江索普学校九年级物理提优讲义03物理教研组2013.11课题:简单电路班级:姓名:一.典型例题【例题1】如图所示为一风力报警器原理图,虚线框内是竖直放置的开关S,上端的风力探头通过中心滑杆可带动下端的金属片上下移动(摩擦不计),AA'、BB'是电路中的两组触点。当所测水平风速增大到一定程度后,报警灯亮。图中报警灯是(选填L1或L2)【解析】当水平风速增大到一定程度后,上端的风力探头会带着中心滑杆向上运动(原因是流体流速越大,压强越小.),所以金属片与AA′接触灯泡L1发光。【例题2】1905年被誉为“爱因斯坦奇迹年”,为纪念“爱因斯坦奇迹年”100周年和爱因斯坦逝世50周年,2004年6月联合国大会将2005年定为“世界物理年”.除“相对论”以外,爱因斯坦另一重大贡献是正确解释了“光电效应”现象,为量子理论的发展作出了重要贡献.在光电效应的诸多应用中,当前最值得关注的是光电池.如图所示是表示光电池工作原理的示意图:当太阳光照射到组成光电池的叠在一起的两片不同的半导体的表面时,将会产生光电效应,从而使电路中产生电流,从能量转化的角度看,光电池是将______能转化为_______能的装置。【解析】从能量转化的角度来看,电源是将其它形式的能转化为电能的装置。光电池是将光能转化为电能。【例题3】某种电脑键盘清洁器有两个开关,开关S1只控制照明用的小灯泡L,开关S2只控制吸尘用的电动机M。如图所示的四个电路图中,符合上述要求的是()【解析】图A和B中,只要S1断开,整个电路将不工作;图C中只要S2断开,整个电路也将不工作。所以答案ABC都不靠谱。本题答案选D。其实根据题目中提供的情景,灯泡和电动机应该并联,开关应接在各自的支路中。MLS2S1S1MS2LS2MS1LMS2S1LABCD镇江索普学校九年级物理提优讲义03物理教研组2013.11【例题1】如图所示的电路中,闭合开关后两盏灯都可能发光的是()A.只闭合开关S1或只断开S1B.只闭合开关S2或只断开S2C.只闭合开关S1、S2D.开关S1、S2、S3都闭合【解析】根据如图所示的电路可知:当只闭合开关S2时,灯泡L1和L2串联;当只开关S1和S3时,灯泡L1和L2并联。因此两只灯泡都发光时,答案选B。对于答案A:只闭合S1时,只有L2发光;只断开S1时,只有L1发光,L2被短路;对于答案C:只闭合S1和S2时,只有L2发光,L1被短路;对于答案D:同时闭合S1、S2和S3时,电源被短路,L1和L2都不发光。二.提优训练1.如图所示是小明连接的实验电路,他连接这个电路依据的电路图是()2.某单位保密室有两道门,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光,表明门都关上了。下面设计的几个电路图中符合要求的是()3.下列关于电源的短路说法中正确的是()A.电源的短路就是用较短的导线连接的电路B.电源短路是指没有用开关连接起来的电路C.电源短路是指没有电源的电路D.电源短路是指直接或间接用导线将电源的正负极直接相连的电路4.如图所示,电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯点亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭。在图中的四个电路中,能正确表示冰箱开门状态下冰箱内照明电路的是()5.一种声光报警器的电路如上右图所示,各元件均能正常工作,对可能出现的现象描述正确的是()A.灯亮,铃一定响B.铃响,灯一定亮C.灯亮,铃一定不响D.铃响,灯一定不亮镇江索普学校九年级物理提优讲义03物理教研组2013.116.如图所示电路中,当开关S闭合时,灯L1、L2均不亮.某一同学用一根导线去查找电路的故障.他将导线先直接接在L1两端,发现L2亮,灯L1不亮,由此判断()A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路7.某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时爆炸装置如图,为使爆炸装置停止工作(即没有电流流过),则下列说法中正确的是()A.剪断导线a,剪断前有电流通过B.剪断导线b,剪断前没有电流通过C.剪断导线a,剪断后没有电流通过D.剪断导线b,剪断后没有电流通过第5题图第6题图第7题图8.居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时,自动闭合...
