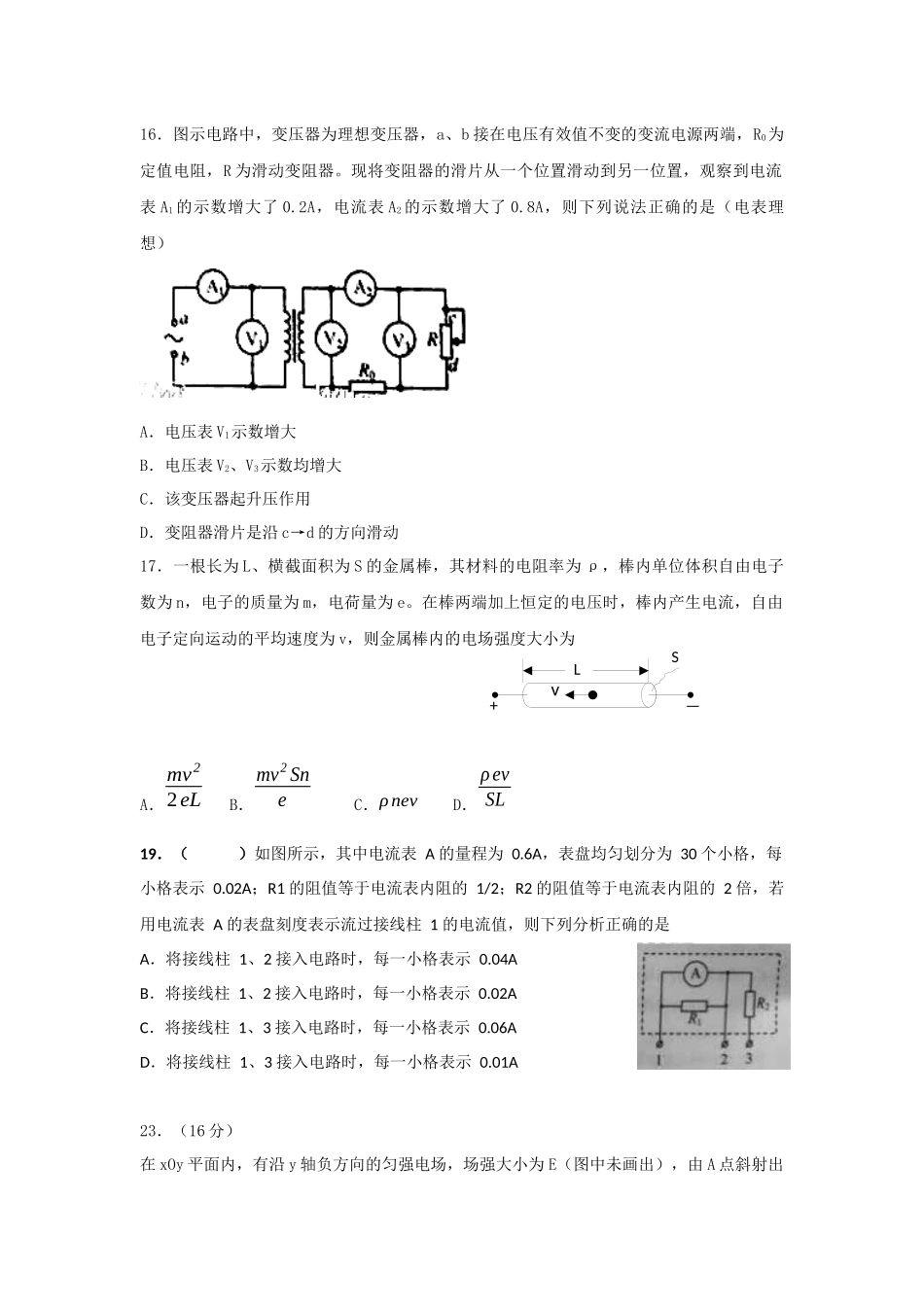

Lv+—S16．图示电路中，变压器为理想变压器，a、b接在电压有效值不变的变流电源两端，R0为定值电阻，R为滑动变阻器。现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2A，电流表A2的示数增大了0.8A，则下列说法正确的是（电表理想）A．电压表V1示数增大B．电压表V2、V3示数均增大C．该变压器起升压作用D．变阻器滑片是沿c→d的方向滑动17．一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速度为v，则金属棒内的电场强度大小为A．mv22eLB．mv2SneC．ρnevD．ρevSL19．（）如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每小格表示0.02A；R1的阻值等于电流表内阻的1/2；R2的阻值等于电流表内阻的2倍，若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A23．（16分）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图中未画出），由A点斜射出AB—l0l0OC(2l0,-3l0)yx一质量为m，带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数。粒子所受重力忽略不计，求：（1）粒子从A到C过程中电场力对它做的功；（2）粒子从A到C过程所经历的时间；（3）粒子经过C点时的速率。
