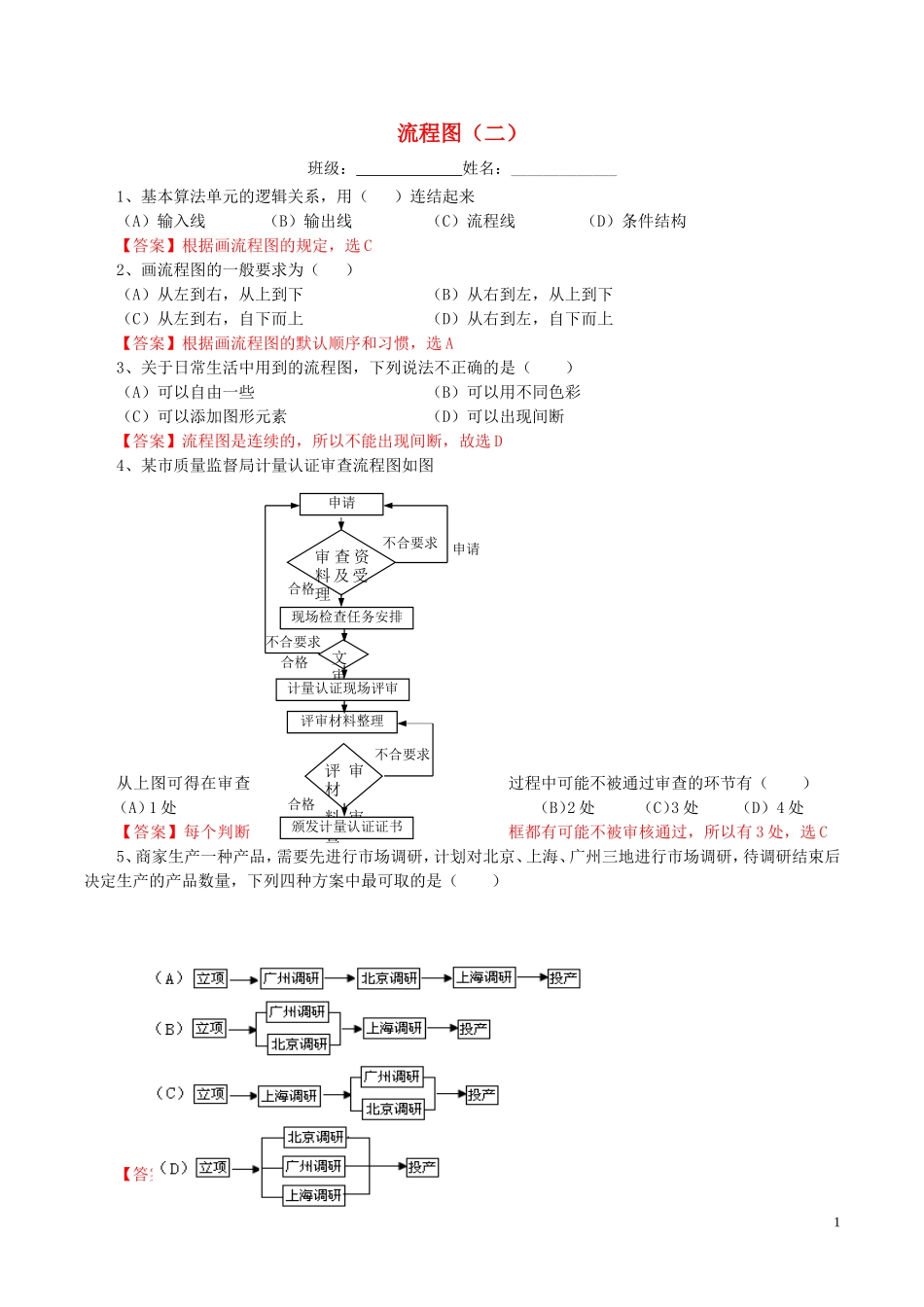

流程图（二）班级：姓名：_____________1、基本算法单元的逻辑关系，用（）连结起来（A）输入线（B）输出线（C）流程线（D）条件结构【答案】根据画流程图的规定，选C2、画流程图的一般要求为（）（A）从左到右，从上到下（B）从右到左，从上到下（C）从左到右，自下而上（D）从右到左，自下而上【答案】根据画流程图的默认顺序和习惯，选A3、关于日常生活中用到的流程图，下列说法不正确的是（）（A）可以自由一些（B）可以用不同色彩（C）可以添加图形元素（D）可以出现间断【答案】流程图是连续的，所以不能出现间断，故选D4、某市质量监督局计量认证审查流程图如图从上图可得在审查过程中可能不被通过审查的环节有（）（A）1处（B）2处（C）3处（D）4处【答案】每个判断框都有可能不被审核通过，所以有3处，选C5、商家生产一种产品，需要先进行市场调研，计划对北京、上海、广州三地进行市场调研，待调研结束后决定生产的产品数量，下列四种方案中最可取的是（）【答案】因为三地的调研是并列的，故选D1合格文审申请审查资料及受理不合要求申请现场检查任务安排计量认证现场评审评审材料整理不合要求评审材料审查颁发计量认证证书合格合格不合要求6、椭圆)0(12222babyax的面积为abs，当2,3ba计算椭圆面积的流程图如左图，则空白处应为（）【答案】输入输出应该用平行四边形，故选B7、半径为r的圆的面积公式为2rs，当5r时，则计算面积的流程图为（）【答案】输入输出应该用平行四边形，处理框中不需要写计算两字，故选B8、若洗水壶要用1分钟、烧开水要用10分钟、洗茶杯要用2分钟、取茶叶要用1分钟、沏茶1分钟，那么较合理的安排至少也需要（）（A）10分钟（B）11分钟（C）12分钟（D）13分钟【答案】根据统筹方法，烧水的过程中可以做洗茶杯和取茶叶的工作，所以至少12分钟，故选C9、程序框图是算法步骤的直观图示，算法的等基本元素构成了程序框图的基本要素，基本要素之间由____来建立。【答案】根据框图画法的规定，应填：输入、输出、条件、循环；流向线10、由一些构成的图示，称为流程图，流程图常常用来表示一些过程，通常会有一个起点，一个或多个终点。【答案】根据框图画法的规定，应填：图形符号和文字符号；动态；11、解不等式510x的流程图是。【答案】一般解法为移项、同除系数，转化成流程图为：12、儿童乘坐火车时，若身高不超过m1.1，则无需购票；若身高超过m1.1，不超过m4.1，可买半票；若超过m4.1，应买全票；请设计一个购票的流程图。【答案】购票前需要进行身高判断，所以购票的流程图如下213、“五一”黄金周即将到来，小强一家准备通过旅游公司到张家界旅游，联系旅行社的任务由小强完成，小强为了详细了解：景色、费用、居住、饮食、交通等方面的信息，在找电话之前想画一个电话咨询的流程图，请你帮他完成。【答案】根据旅行的一般步骤，电话咨询的流程图如下：14、北京获得了2008年第29届奥运会主办权，你知道在申办奥运会的最后阶段，国际奥委会是如何通过投票决定主办权归属的吗？对已选出的5个申办城市进行表决的操作程序是：首先进行第一轮投票，如果有一个城市得票超过总票数的一半，那么这个城市就获得主办权，如果所有申办城市得票数都不超过总票数的一半，则将得票最少的城市淘汰，然后重复上述过程，直到选出一个申办城市为止，试画出该过程的程序框图。【答案】根据申办城市进行表决的操作程序规定，流程图如下：3
