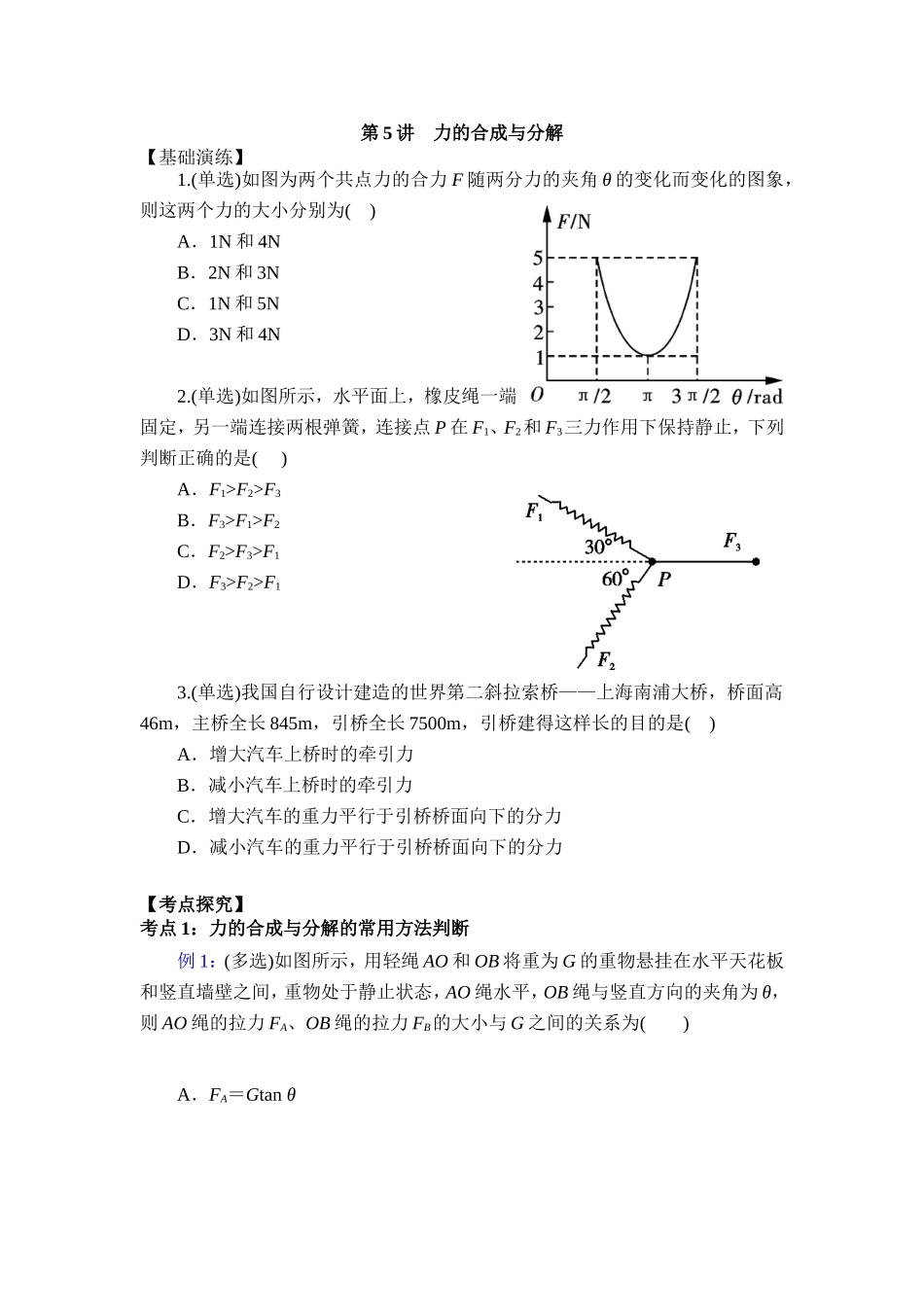

第5讲力的合成与分解【基础演练】1.(单选)如图为两个共点力的合力F随两分力的夹角θ的变化而变化的图象，则这两个力的大小分别为()A．1N和4NB．2N和3NC．1N和5ND．3N和4N2.(单选)如图所示，水平面上，橡皮绳一端固定，另一端连接两根弹簧，连接点P在F1、F2和F3三力作用下保持静止，下列判断正确的是()A．F1>F2>F3B．F3>F1>F2C．F2>F3>F1D．F3>F2>F13.(单选)我国自行设计建造的世界第二斜拉索桥——上海南浦大桥，桥面高46m，主桥全长845m，引桥全长7500m，引桥建得这样长的目的是()A．增大汽车上桥时的牵引力B．减小汽车上桥时的牵引力C．增大汽车的重力平行于引桥桥面向下的分力D．减小汽车的重力平行于引桥桥面向下的分力【考点探究】考点1：力的合成与分解的常用方法判断例1：(多选)如图所示，用轻绳AO和OB将重为G的重物悬挂在水平天花板和竖直墙壁之间，重物处于静止状态，AO绳水平，OB绳与竖直方向的夹角为θ，则AO绳的拉力FA、OB绳的拉力FB的大小与G之间的关系为()A．FA＝GtanθB．FA＝C．FB＝D．FB＝Gcosθ【变式训练1】如图所示，斜面倾角为θ＝37°，一质量为m＝7kg的木块恰能沿斜面匀速下滑，若用一水平恒力F作用于木块上，使之沿斜面向上做匀速运动求此恒力F的大小(sin37°＝0.6，g＝10m/s2)．考点2：根据力的实际作用效果分析例2：曲柄压榨机在食品工业、皮革制造等领域有着广泛的应用．如图是一曲柄压榨机的示意图．在压榨铰链A处作用的水平力为F，OB是铅垂线，OA、AB与铅垂线所夹锐角均为θ，假设杆重和活塞重可以忽略不计，求货物M在此时所受的压力为多大？【变式训练2】(单选)如图所示，置于水平地面的三脚架上固定着一质量为m的照相机．三脚架的三根轻质支架等长，与竖直方向均成30°角，则每根支架中承受的压力大小为()A.mgB.mgC.mgD.mg
