1.3通信线路、设备VIP免费

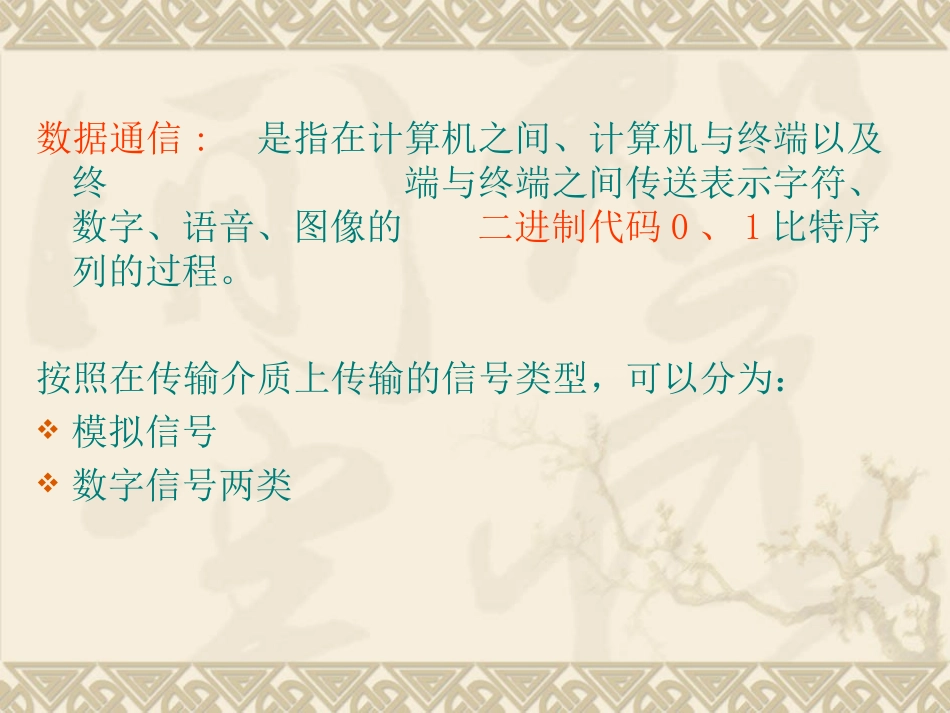

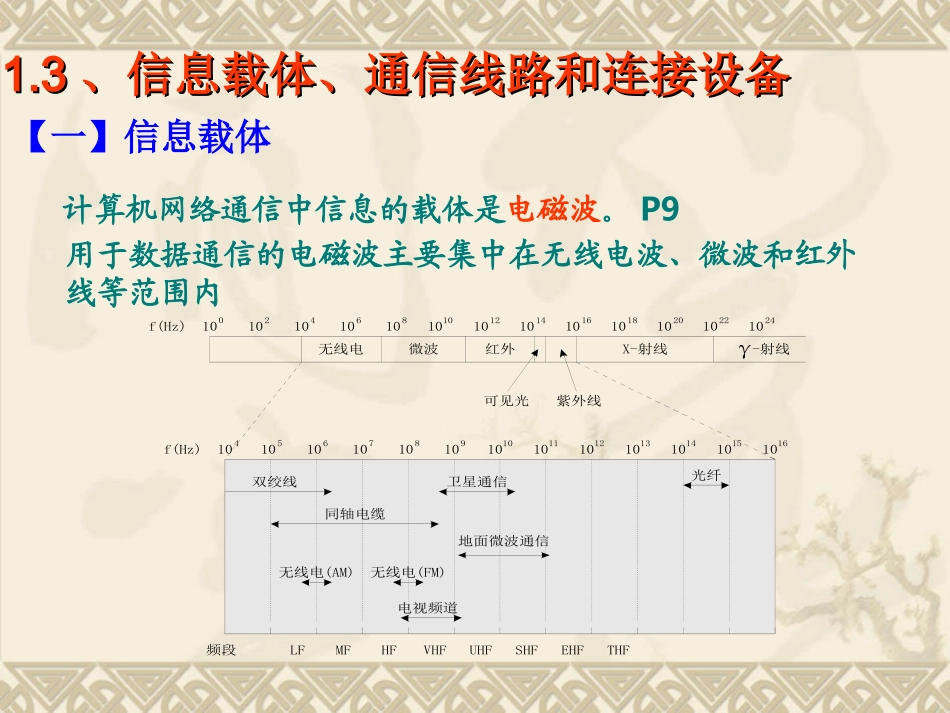

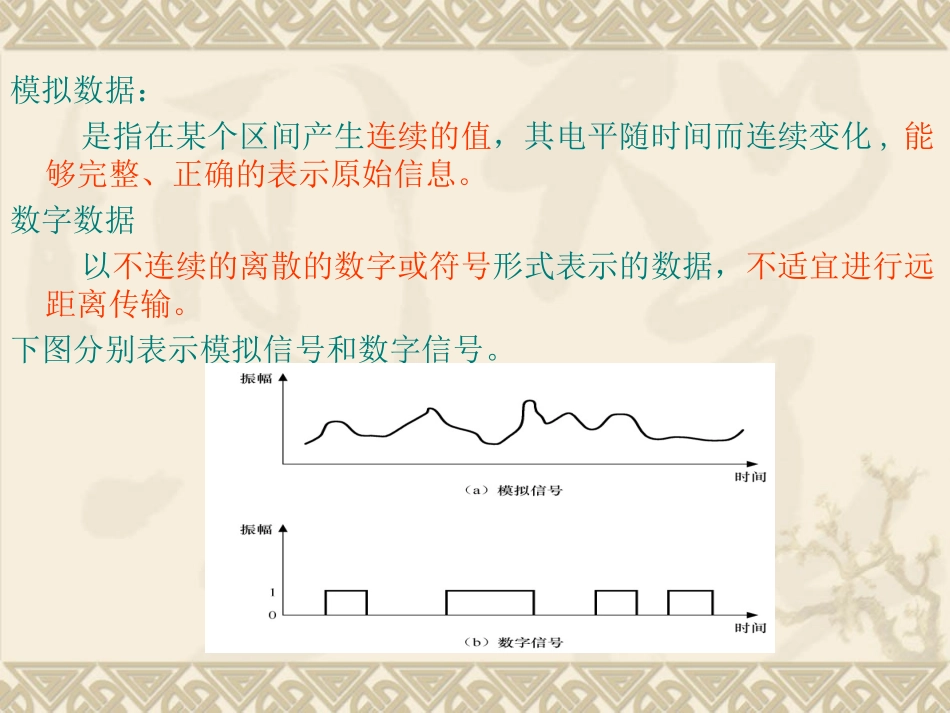

1.31.3、信息载体、通信线路和连接设备、信息载体、通信线路和连接设备【一】信息载体计算机网络通信中信息的载体是电磁波。P9用于数据通信的电磁波主要集中在无线电波、微波和红外线等范围内10010210410610810101012101410161018102010221024无线电微波红外紫外线可见光X-射线γ-射线1041051061071081091010101110121013101410151016f(Hz)f(Hz)双绞线同轴电缆无线电(AM)无线电(FM)电视频道卫星通信地面微波通信光纤频段LFMFHFVHFUHFSHFEHFTHF数据通信:是指在计算机之间、计算机与终端以及终端与终端之间传送表示字符、数字、语音、图像的二进制代码0、1比特序列的过程。按照在传输介质上传输的信号类型，可以分为：模拟信号数字信号两类模拟数据：是指在某个区间产生连续的值，其电平随时间而连续变化,能够完整、正确的表示原始信息。数字数据以不连续的离散的数字或符号形式表示的数据，不适宜进行远距离传输。下图分别表示模拟信号和数字信号。信源（发送机）、信宿（接收机）和信道。信息传输信系统由三个主要部分组成：调制解调器调制解调器（Modem）的作用：的作用：一是把计算机要发送的数据转换成载波信号，送到一是把计算机要发送的数据转换成载波信号，送到电话线路上传送，称为调制；二是把从电话线路上接收到的电话线路上传送，称为调制；二是把从电话线路上接收到的载波信号转换成数字信号，送入计算机中处理，称为解调。载波信号转换成数字信号，送入计算机中处理，称为解调。调制解调器调制解调器网络Modem远程联机（数字信号）调制（Modem）（模拟信号）传输解调（Modem）（数字信号）网络中的信息载体网络中的信息载体现在比较流行的使用方式为：局域网由双绞线连接到桌面，光缆作为通信干线，卫星用于跨国界传输。同轴电缆同轴电缆：基带同轴电缆用于数字传输,具有高带宽和极好的噪声抑制特性。1km的电缆可以达到1Gb/s~2Gb/s的数据传输速率。宽带同轴电缆用于模拟传输,使用标准的有线电视技术.频带高达300MHz.又分为多个信道,电视和CD质量数据可在一条电缆上混合传输。1.3.2通讯线路的分类粗同轴电缆细同轴电缆50Ω（基带同轴电缆）75Ω（宽带同轴电缆）粗同轴电缆细同轴电缆粗同轴电缆细同轴电缆粗同轴电缆50Ω（基带同轴电缆）细同轴电缆粗同轴电缆75Ω（宽带同轴电缆）50Ω（基带同轴电缆）细同轴电缆粗同轴电缆同轴电缆的特点：a.同轴电缆的绝缘体和防护屏蔽层，使得它对噪声干扰有较高的抵抗力。所以在信号必须放大之前，同轴电缆能比双绞线电缆将信号传输得更远，当然，它不如光缆传输信号的距离远。b.另一方面，同轴电缆要比双绞线电缆昂贵得多，双绞线双绞线及其分类双绞线（TP）由两根具有绝缘保护层的铜导线按一定密度互相绞在一起。双绞线按其外部包缠的外皮材料不同可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）在双绞线中增加屏蔽层的目的就是为了提高电缆的物理性能和电气性能，减少电缆信号传输中的电磁干扰。屏蔽双绞线和非屏蔽双绞线在双绞线中增加屏蔽层的目的就是为了提高电缆的物理性能和电气性能，减少电缆信号传输中的电磁干扰。双绞线的制作双绞线的接法T568A线序12345678绿白绿橙白蓝蓝白橙棕白棕T568B线序12345678橙白橙绿白蓝蓝白绿棕白棕（1）直通线直通线的两端线序相同，两头都按T568B线序标准连接。直通线一般用来连接两个性质不同的接口，如PC机到交换机/集线器，交换机/集线器到路由器。（2）交叉线。交叉线的两端使用不同标准，一头按T568A线序连接，一头按T568B线序连接。交叉线一般用于连接两个性质相同的端口，比如交换机到交换机、主机到主机等。12345678白橙橙白绿蓝白蓝绿白棕棕白橙橙白绿蓝白蓝绿白棕棕白橙橙白绿蓝白蓝绿白棕棕12345678白绿绿白橙蓝白蓝橙白棕棕1234567812345678直通线和交叉线同类型设备之间使用交叉线不同类型设备之间使用直通线交叉线交叉线交叉线直通线直通线双绞线的特点双绞线电缆是目前局域网中最通用的电缆形式，它相对便宜，灵活并且易于安装，有着比较合适的最大网络段长度。双绞线电缆能轻易地应用于多种不同的拓扑结构中，在总线和星形拓扑结构中经常见到。双绞线电...
