高中数学 第四章 框图章末检测 新人教A版选修1-2-新人教A版高二选修1-2数学试题VIP专享VIP免费

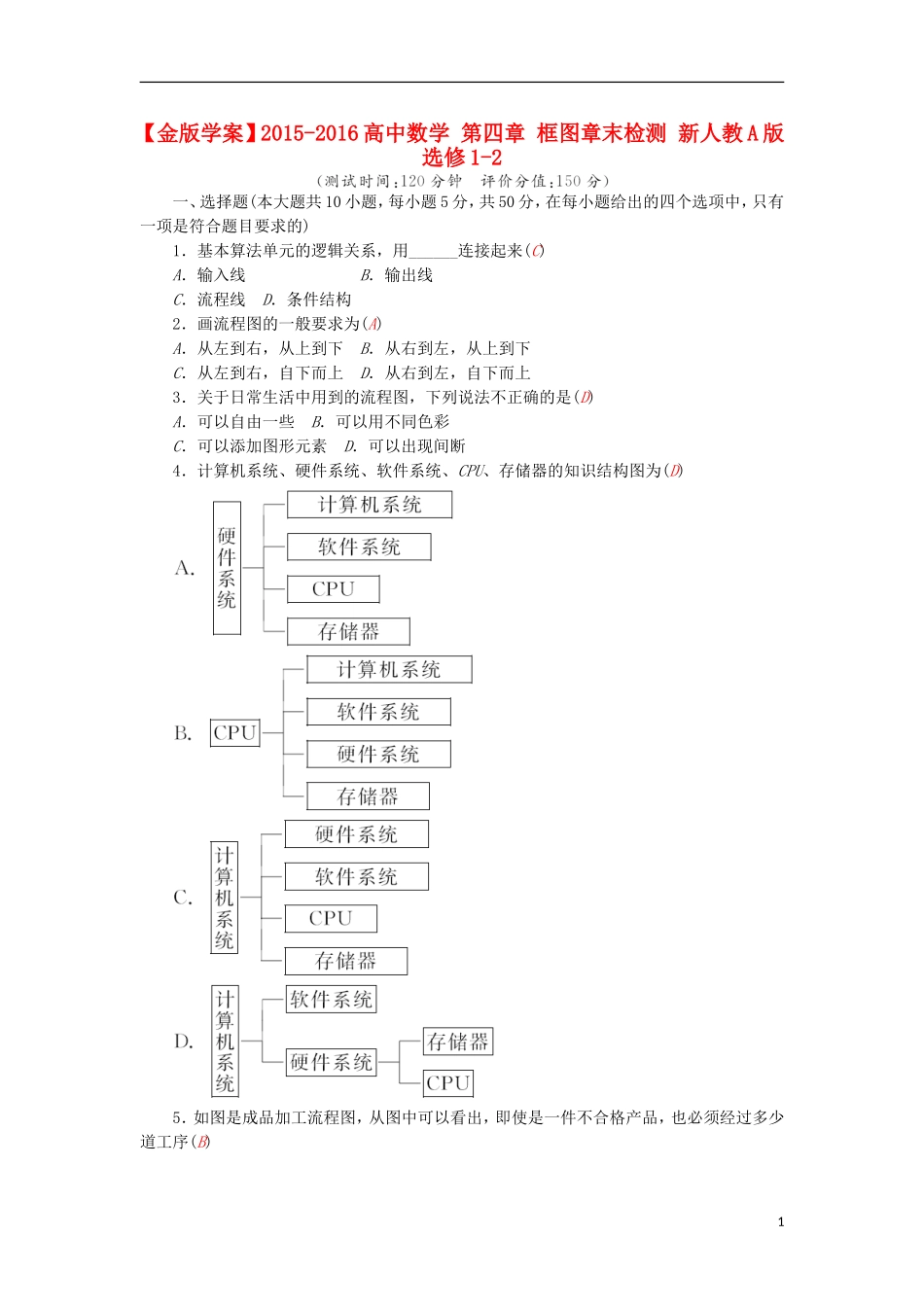

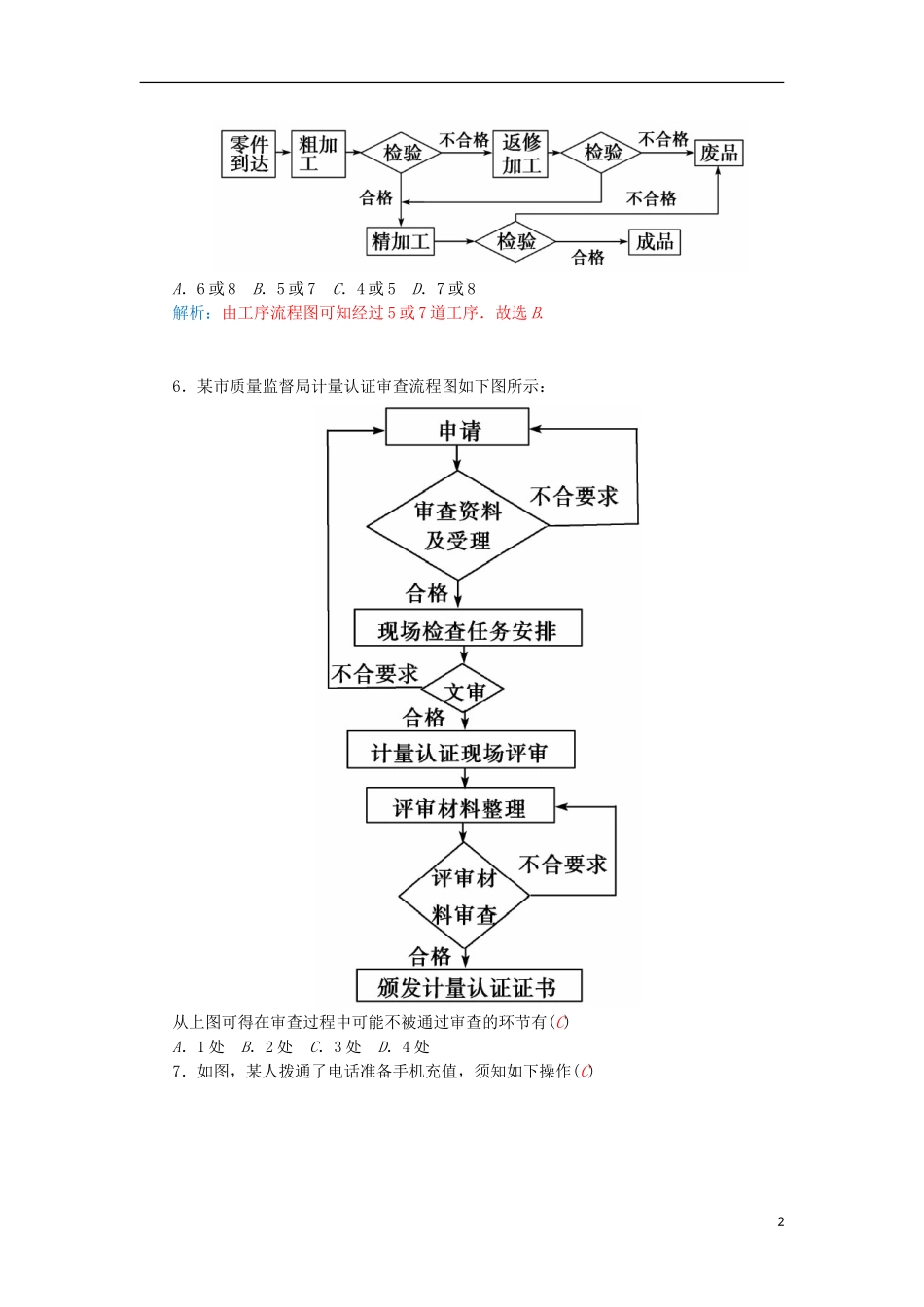

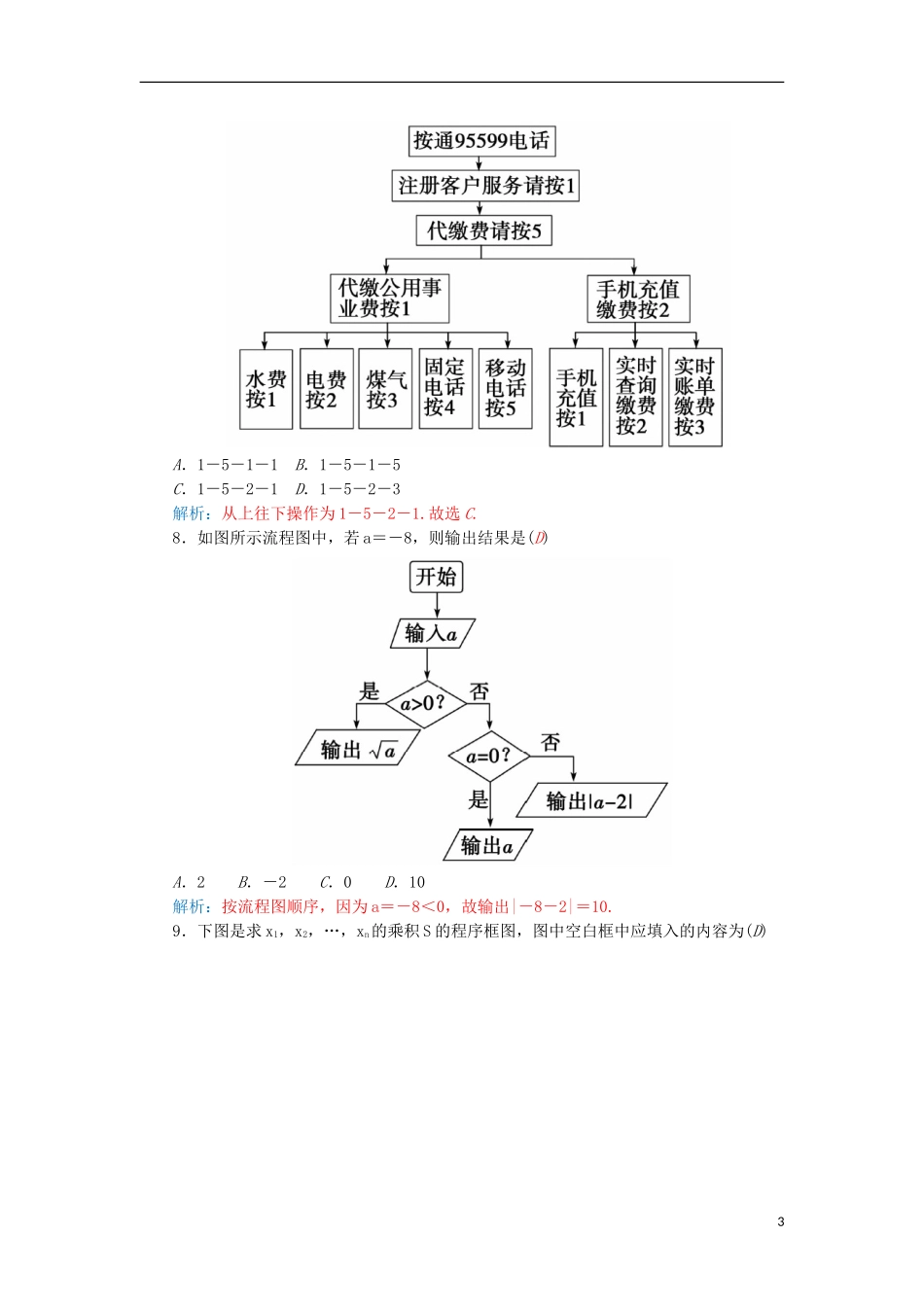

【金版学案】2015-2016高中数学第四章框图章末检测新人教A版选修1-2一、选择题(本大题共10小题，每小题5分，共50分，在每小题给出的四个选项中，只有一项是符合题目要求的)1．基本算法单元的逻辑关系，用______连接起来(C)A．输入线B．输出线C．流程线D．条件结构2．画流程图的一般要求为(A)A．从左到右，从上到下B．从右到左，从上到下C．从左到右，自下而上D．从右到左，自下而上3．关于日常生活中用到的流程图，下列说法不正确的是(D)A．可以自由一些B．可以用不同色彩C．可以添加图形元素D．可以出现间断4．计算机系统、硬件系统、软件系统、CPU、存储器的知识结构图为(D)5．如图是成品加工流程图，从图中可以看出，即使是一件不合格产品，也必须经过多少道工序(B)1A．6或8B．5或7C．4或5D．7或8解析：由工序流程图可知经过5或7道工序．故选B.6．某市质量监督局计量认证审查流程图如下图所示：从上图可得在审查过程中可能不被通过审查的环节有(C)A．1处B．2处C．3处D．4处7．如图，某人拨通了电话准备手机充值，须知如下操作(C)2A．1－5－1－1B．1－5－1－5C．1－5－2－1D．1－5－2－3解析：从上往下操作为1－5－2－1.故选C.8．如图所示流程图中，若a＝－8，则输出结果是(D)A．2B．－2C．0D．10解析：按流程图顺序，因为a＝－8＜0，故输出|－8－2|＝10.9．下图是求x1，x2，…，xn的乘积S的程序框图，图中空白框中应填入的内容为(D)3A．S＝S*(n＋1)B．S＝S*xn＋1C．S＝S*nD．S＝S*xn解析：由题意可知，输出的是10个数的乘积，因此，处理框中应是分别计算这10个数相乘，故循环体应为S＝S*xn.10．实数系的结构图如下图所示，其中1、2、3三个方格中的内容分别为(B)A．有理数、零、整数B．有理数、整数、零C．零、有理数、整数D．整数、有理数、零二、填空题(本大题共4小题，每小题5分，共20分，把答案填在题中横线上)11．程序框图是算法步骤的直观图示，算法的________________等基本元素构成了程序框图的基本要素，基本要素之间由________来建立．答案：输入、输出、条件、循环流向线12．一般来说，一个复杂的流程图都可以分解成________、________、________三种结构．答案：顺序条件(选择)循环13．若某程序框图如图所示，则该程序运行后输出的k的值是________．4解析：由程序框图知，当k＝3时，a＝42＝64，b＝34＝81，a＜b；第一次循环：k＝4，a＝44＝256，b＝44＝256，a＝b；进入第二次循环：k＝5，a＝45＝1024，b＝54＝625，此时a＞b，终止循环，输出k＝5.答案：514．某篮球队6名主力队员在最近三场比赛中投进的三分球个数如下表所示：队员i123456三分球个数a1a2a3a4a5a6右图是统计该6名队员在最近三场比赛中投进的三分球总数s的程序框图，则图中判断框应填________．答案：i＜7?三、解答题(本大题共6小题，共80分，解答时应写出文字说明、证明过程或演算步骤)515．(12分)画出选修1—2第二章《推理与证明》的知识结构图．解析：知识结构图如下：16.(12分)高考成绩公布后，考生如果认为公布的高考成绩与本人估算的成绩有误，可以在规定的时间申请查分：(1)本人填写《查分登记表》，交县(区)招办申请查分，县(区)招办呈交市招办，再报省招办；(2)省招办复查，无误，则查分工作结束后通知，有误则再具体认定并改正，也在查分工作结束后通知；(3)市招办接通知，再由县(区)招办通知考生．请画出该事件流程图．解析：17．(14分)某药厂生产某产品工艺过程：(1)备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装；(2)提取环节经检验，合格进入工序，否则返回前处理；(3)包衣、颗粒分装两环节检验合格进入下工序，否则为废品．画出生产该产品的工序流程图．解析：该产品工艺流程图如图：618．(14分)某电信部门规定：拨打市内电话时，如果通话时间不超过3分钟，则收取通话费0.2元，如果通话时间超过3分钟，则超过部分以每分钟0.1元收取通话费(通话不足1分钟时按1分钟计)．试设计一个计算通话费用的算法，画出程序框图．解析：设通话时间为t分钟(通话不足1分钟时，按1分钟处理)，通话费用为c元，则程序框图如下：19．(14分)网上购物系统是一种具有交互功能的商业信息系统，它在网络...
