第06节走进门电路VIP免费

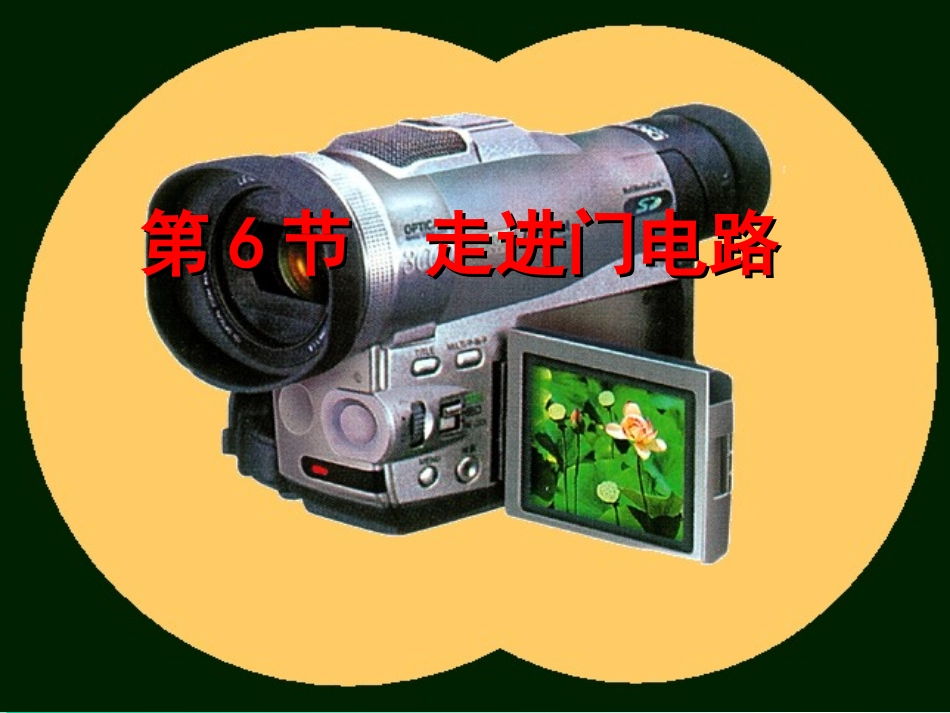

第06节走进门电路_第1页
1/20

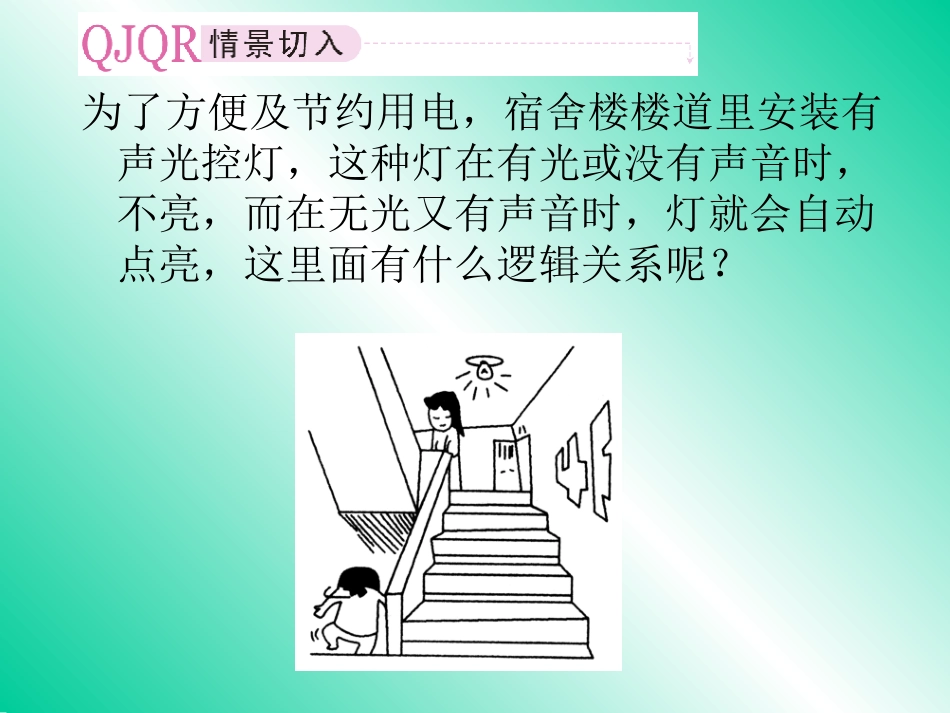

第06节走进门电路_第2页
2/20

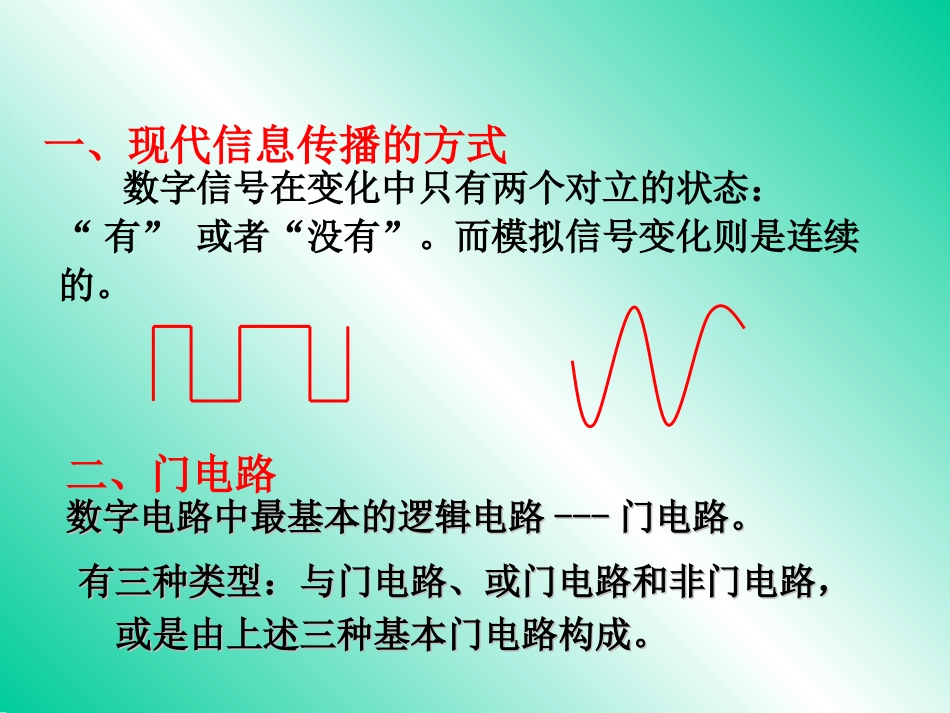

第06节走进门电路_第3页
3/20
第第66节走进门电路节走进门电路为了方便及节约用电,宿舍楼楼道里安装有声光控灯,这种灯在有光或没有声音时,不亮,而在无光又有声音时,灯就会自动点亮,这里面有什么逻辑关系呢?一、现代信息传播的方式数字信号在变化中只有两个对立的状态:“有”或者“没有”。而模拟信号变化则是连续的。数字电路中最基本的逻辑电路数字电路中最基本的逻辑电路------门电路。门电路。二、门电路有三种类型:与门电路、或门电路和非门电路,有三种类型:与门电路、或门电路和非门电路,或是由上述三种基本门电路构成。或是由上述三种基本门电路构成。三、门电路简介三、门电路简介1.“与”门(1)“与”逻辑关系一个事件的几个条件都满一个事件的几个条件都满足后,该事件才能发生足后,该事件才能发生,,这种这种关系称为关系称为““与与””逻辑关系。逻辑关系。“与”逻辑关系具有“与”逻辑关系的电路称为“与”门电路简称“与”门条件条件结果结果AABBLL断断断断熄熄断断通通熄熄通通断断熄熄通通通通亮亮输入输入输出输出AABBYY000000001100110000111111逻辑关系式:逻辑关系式:Y=AY=A··BB开关接通定义为开关接通定义为11,断开定义为,断开定义为00,灯泡亮为,灯泡亮为11,熄为,熄为00符号AYB&真值表波形图全高出高,见低出低(全1出1,见0出0)2.“或”门(1)“或”逻辑关系几个条件中,只要有一个条件得到满足,某事件就会发生,这种关系称为“或”逻辑关系。。“或”逻辑关系202202具有“或”逻辑关系的电路称为“或”门电路简称“或”门条件条件结果结果AABBLL断断断断熄熄断断通通亮亮通通断断亮亮通通通通亮亮输入输入输出输出AABBYY000000001111110011111111逻辑关系式:逻辑关系式:Y=AY=A++BB真值表波形图符号AYB≥1全低出低,见高出高(全0出0,见1出1)3.“非”门(1)“非”逻辑关系输出状态和输入状态呈相反的逻辑关系,这种关系称为“非”逻辑关系。具有“非”逻辑关系的电路称为“非”门电路,简称“非”门条件条件结果结果AALL断断亮亮通通熄熄输入输入输出输出AAYY00111100真值表波形图见高出低,见低出高(见1出0,见0出1)符号AY1逻辑关系式:逻辑关系式:Y=AY=A––●逻辑关系ABZ结果结果条件“与”逻辑关系结果“或”逻辑关系结果条件ABZA“非”逻辑关系结果Z条件输入输出ABY000010100111●真值表输入输出AY0110与门或门非门输入输出ABY000011101111●符号AY1AYB&AYB≥1•在登录你的电子信箱(或“QQ”)的过程中,要有两个条件,一个用户名,一个是与用户名对应的密码,要完成这个事件(登录成功),它们体现的逻辑关系为()•A.“与”关系B.“或”关系•C.“非”关系D.不存在逻辑关系•答案:A练习1•【例1】在如图所示的逻辑电路中,当A端输入电信号“1”、B端输入电信号“0”时,则在C和D端输出的电信号分别为()•A.1和0•B.0和1•C.1和1•D.0和0图2-11-3•解析:B、D间是“非”门,当输入“0”信号时,输出“1”信号;A、C间是“与”门,A端输入“1”信号与D端“1”信号都作为A、C间输入信号,所以C端输出“1”信号.•答案:C思路点拨:B端输入→非门输出→与门输入→与门输出四、集成电路四、集成电路六个“非”门集成电路的外引六个“非”门集成电路的外引线线四个四个22输入输入““与与””门集成电路的外门集成电路的外引线引线在显微镜下看到的一个在显微镜下看到的一个芯片的局部芯片的局部1.如图所示为三个门电路符号,A输入端全为“1”,B输入端全为“0”.下列判断正确的是()巩固练习2.在举重比赛中,有甲、乙、丙三名裁判,其中甲为主裁判,乙、丙为副裁判,当主裁判和一名以上(包括一名)副裁判认为运动员上举合格后,才可发出合格信号.试列出真值表.•解析:设甲、乙、丙三名裁判的裁判意见为逻辑变量A、B、C,裁判结果为Y,并且对于A、B、C,设:判上举合格为逻辑“1”,不合格为逻辑“0”.对于Y,设:上举合格为逻辑“1”,不合格为逻辑“0”.•根据题意及上述假设列出真值表如下表所示.ABCY000000100110010001101000101111011111【【例题例题22】】图是一个火警报警装置的逻辑电路图。图是一个火警报警装置的逻辑电路图。RRtt...
