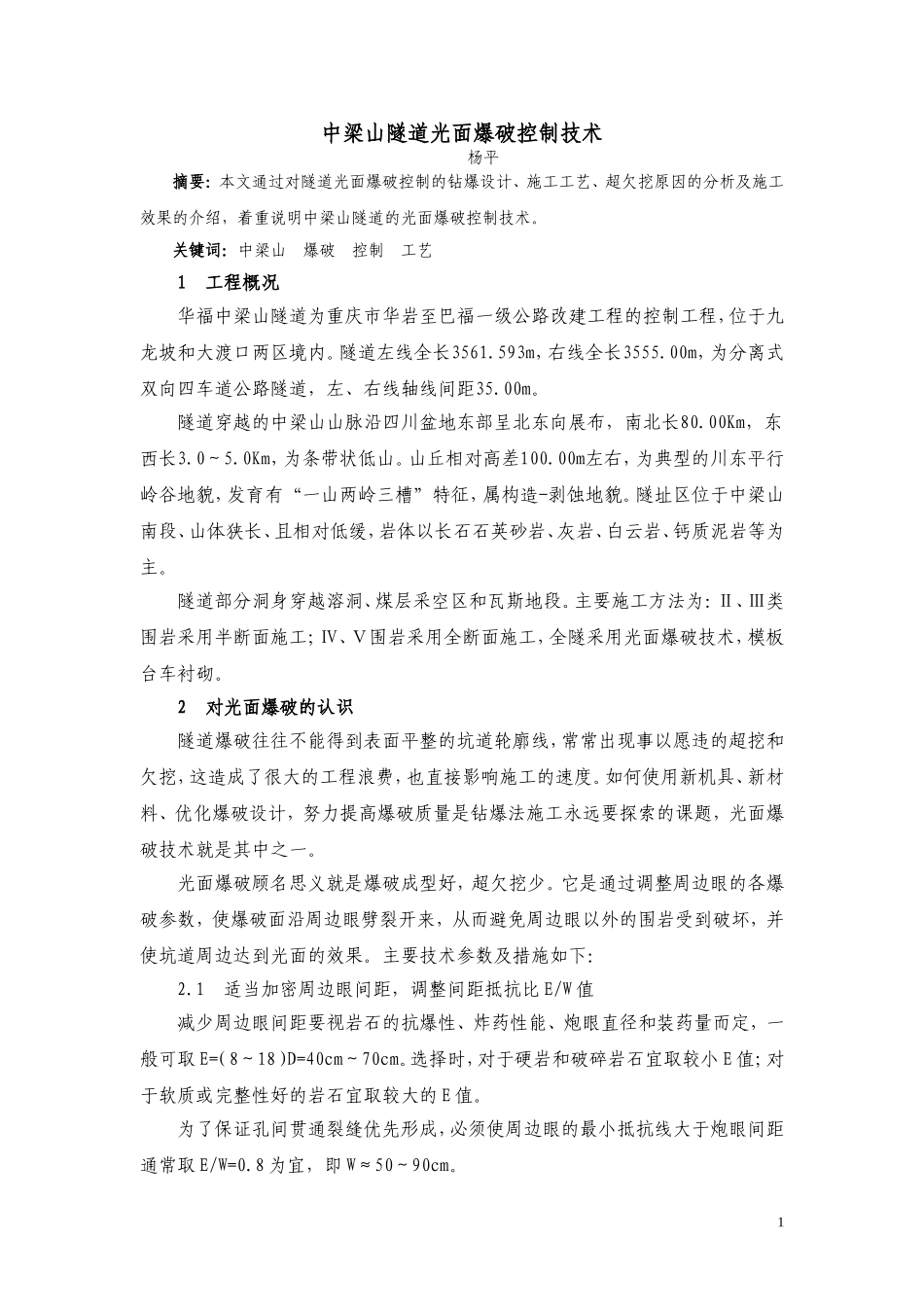

中梁山隧道光面爆破控制技术杨平摘要：本文通过对隧道光面爆破控制的钻爆设计、施工工艺、超欠挖原因的分析及施工效果的介绍，着重说明中梁山隧道的光面爆破控制技术。关键词：中梁山爆破控制工艺1工程概况华福中梁山隧道为重庆市华岩至巴福一级公路改建工程的控制工程，位于九龙坡和大渡口两区境内。隧道左线全长3561.593m，右线全长3555.00m，为分离式双向四车道公路隧道，左、右线轴线间距35.00m。隧道穿越的中梁山山脉沿四川盆地东部呈北东向展布，南北长80.00Km，东西长3.0～5.0Km，为条带状低山。山丘相对高差100.00m左右，为典型的川东平行岭谷地貌，发育有“一山两岭三槽”特征，属构造-剥蚀地貌。隧址区位于中梁山南段、山体狭长、且相对低缓，岩体以长石石英砂岩、灰岩、白云岩、钙质泥岩等为主。隧道部分洞身穿越溶洞、煤层采空区和瓦斯地段。主要施工方法为：Ⅱ、Ⅲ类围岩采用半断面施工；Ⅳ、Ⅴ围岩采用全断面施工，全隧采用光面爆破技术，模板台车衬砌。2对光面爆破的认识隧道爆破往往不能得到表面平整的坑道轮廓线，常常出现事以愿违的超挖和欠挖，这造成了很大的工程浪费，也直接影响施工的速度。如何使用新机具、新材料、优化爆破设计，努力提高爆破质量是钻爆法施工永远要探索的课题，光面爆破技术就是其中之一。光面爆破顾名思义就是爆破成型好，超欠挖少。它是通过调整周边眼的各爆破参数，使爆破面沿周边眼劈裂开来，从而避免周边眼以外的围岩受到破坏，并使坑道周边达到光面的效果。主要技术参数及措施如下：2.1适当加密周边眼间距，调整间距抵抗比E/W值减少周边眼间距要视岩石的抗爆性、炸药性能、炮眼直径和装药量而定，一般可取E=（8～18）D=40cm～70cm。选择时，对于硬岩和破碎岩石宜取较小E值；对于软质或完整性好的岩石宜取较大的E值。为了保证孔间贯通裂缝优先形成，必须使周边眼的最小抵抗线大于炮眼间距通常取E/W=0.8为宜，即W≈50～90cm。12.2选择合理的炸药品种、炸药量和装药结构用于光面爆破的炸药应选用爆速较低、猛度较低、爆力较大、传爆性能良好的炸药；底板眼则宜选用高爆力炸药，即可以克服上覆石碴的压制，又可以起到翻碴作用。周边眼装药量应既具有破岩所需的应力能，又不致造成对围岩的严重破坏，施工中要根据孔距E、光爆层厚度W、石质及炸药种类等因素综合考虑和调整。一般地装药密度控制在0.04kg/m～0.4kg/m。周边眼的装药结构，一般采用小直径药卷连续或间隔装药。炮眼、药卷直径不偶合系数λ可控制在1.25～2.0之间。但药卷直径不小于炸药的临界直径，以保证稳定传爆。必要时用导爆索传爆，孔内串联。2.3保证周边眼同时起爆用导爆索或即发雷管同时起爆所有周边眼的药包，尽量使用高精度迟发雷管或导爆索作为孔内传爆。2.4严格掌握炮眼方向钻眼方向的准确与否，直接影响光面爆破的效果。钻眼前要认真定准炮位，确定炮眼的方向，控制钻眼的角度，确保周边眼落在同一铅垂平面上。3钻爆设计中梁山隧道岩体以长石石英砂岩、灰岩、白云岩、钙质泥岩等为主，按围岩类别区分有Ⅱ、Ⅲ、Ⅳ、Ⅴ类，其中以Ⅳ、Ⅴ类围岩居多，下面着重介绍中梁山隧道ⅣⅤ类围岩钻爆设计过程。3.1岩石的抗爆性及分级本隧道Ⅳ、Ⅴ类围岩主要是灰岩，节理较发育，整体性稍好，但裂隙水发育。岩石单轴抗压强度在30～45Mpa之间，软化系数0.82，根据工程类比可判定其抗爆破性指数N为Ⅲ级，属中等爆破程度。3.2炸药品种选择考虑岩石的抗爆性、裂隙水、重庆市场炸药性能和价格，决定采用药卷直径为θ=φ35mm的2#岩石炸药（有水孔采用乳化炸药），炸药单耗量k值确定在0.9～1.2之间。周边眼采用小药卷直径为θ=φ25mm的2#岩石炸药。药卷直径大于炸药的临界直径15mm。3.3循环进尺l和炸药用量Q2根据进度计划安排，并结合使用的凿岩设备，综合考虑后确定循环进尺l=3.5m；每循环的总装药量为Q=klS=1.04×3.5×75=274.2kg3.4开挖面的支承作用距离T根据量测数据反映,开挖面的支承作用,可以持续达到3倍洞径,也就是说开挖面距离初期支护的距离可达到T=3×12=36m。3.5炮眼直径D根据使用的YT-28型风动凿岩机的性能及工作效率，采用φ38mm钻头成眼φ40mm，不偶合系数λ=D/θ=1.14,以...
