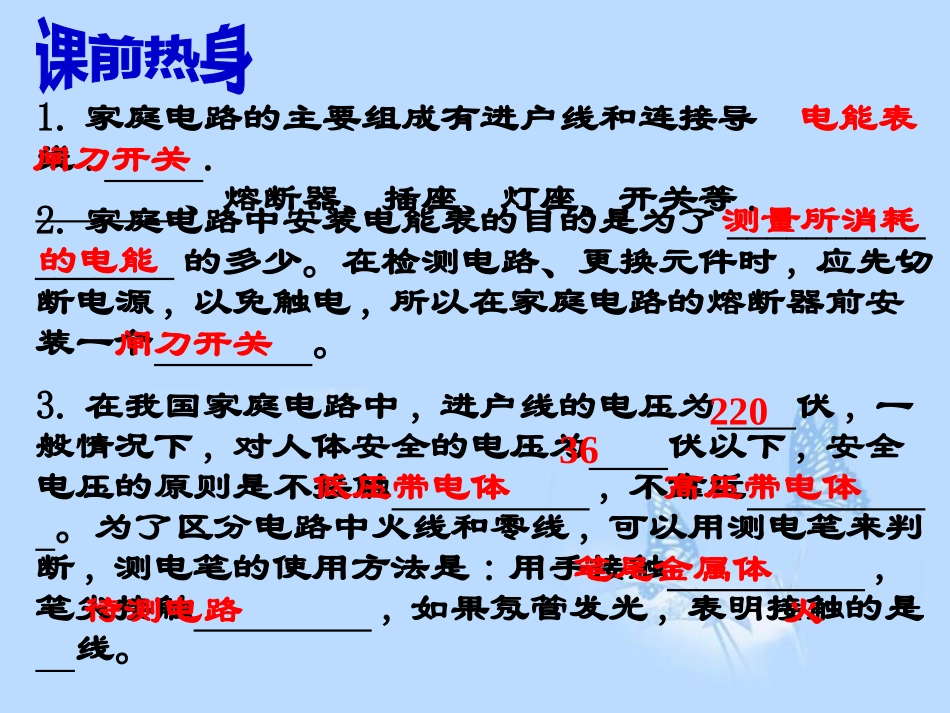

家庭电路①列举常见用电器（电灯、电扇、电热器、电吹风、电饭煲等）a②描述家庭电路的组成a③会使用测电笔辨别火线和零线b④举例说明安全用电常识a⑤树立安全用电意识c1.家庭电路的主要组成有进户线和连接导线..、熔断器、插座、灯座、开关等.电能表闸刀开关2.家庭电路中安装电能表的目的是为了_________________的多少。在检测电路、更换元件时,应先切断电源,以免触电,所以在家庭电路的熔断器前安装一个。测量所消耗的电能闸刀开关3.在我国家庭电路中,进户线的电压为伏,一般情况下,对人体安全的电压为伏以下,安全电压的原则是不接触,不靠近。为了区分电路中火线和零线,可以用测电笔来判断,测电笔的使用方法是:用手接触,笔尖接触,如果氖管发光,表明接触的是线。火低压带电体高压带电体笔尾金属体待测电路220364.下列做法中符合安全用电原则的是()5.家庭电路中经常用到闸刀开关,则以下闸刀开关上的各组材料中全部属于导体的是()A.手柄、进户线B.保险丝、闸刀C.胶木盖、闸刀D.瓷底、闸刀DB一、家庭电路的组成和连接方法熔断器()进户线电能表闸刀开关熔断器保险盒开关插座电灯用电器(断路器)(1)火线和零线(或地线)之间有220伏的电压,零线和地之间没有电压。1.进户线(2)辨别火线和零线要用________测电笔测电笔的结构:大测电笔使用方法:手接触笔尾金属体手接触笔尾金属体;;笔尖金属体接触被测物体笔尖金属体接触被测物体,,手绝对不能与笔尖金属体包括笔尖金属杆接触手绝对不能与笔尖金属体包括笔尖金属杆接触氖管不发光——零线;氖管发光——火线.电能表的导线连接方式:电功的单位是千瓦时1千瓦时=1度=1千瓦1小时=3.6106焦kW·hkW·h“750r/kW·h”表示用1度(千瓦时)电电表的表盘转750转电能表计数器上两次读数之差,就是这段时间内用电的度数.注注::最后一位表示小最后一位表示小数数2.电能表——测量消耗的电能的多少,装在干路1、3进,2、4出1、2火线,3、4零线“220V,10(20)A”“220V”表示接在220V电路上使用“10A”表示标定电流,即电能即电能表计量电能时的标准计量表计量电能时的标准计量“20A”表示允许通过的最大电流；动触头动触头((安上安上方方))3.闸刀开关和熔断器(保险盒):静静触触头头保险盒安在闸刀开关后面,一般两个;若只安装一个则必须与火线串联;当电流过大时,保险丝会自动熔断,切断干路电流电路电流过大原因短路：即火线和零线直接连通过载：用电器用电量(即总功率)过大保险丝的材料:熔点低、电阻率大的铅锑金属合金保险丝的选择:保险丝的额定电流等于或稍大于电路中正常工作的电流断路器（空气开关）：相当于闸刀开关和熔断器作用,当电路过载或短路时,可自动切断电路,也能手动切断电路一般连接在火线上)原理:根据双金属片膨胀系数不同11.如图所示,A为一根5A的保险丝,B、C均为3A的保险丝。R1=21欧,R2=18欧。S打开时,通过R1的电流为2.4A。问当S闭合时,(1)流过A保险丝的电流为多少安?(2)哪根保险丝有可能熔断?5.2AA4.白炽灯和开关的连接:AB火线零线火线经过开关进灯座,零线直接进灯座螺丝口灯座,螺旋套接在零线上,火线通过开关接在与灯头尾部金属块相通的接线柱上.家庭电路中各盏灯应____联,开关与它所控制的电灯应是____联,插座与电灯应是____联，保险盒和用电器应___联。并串并串火线零线5.三孔插座和三脚插头“左零右火上接地”与用电器金属外壳相连(插头插入插座后,用电器金属外壳就已接地可把漏电导向大地)火零线线火零线线根据所学内容,请说出如图安装的家庭电路正确否?知识结构1.三孔插座上面有一个插孔E是和插头上的E接通的,则()A.插头上的E是和用电器的金属外壳相连的B.插座中的E应和零线相连C.如果和E相连的导线断开,用此插座的洗衣机便不能转动D.用试电笔笔尖插入E孔,正常情况下测电笔氖管会发光A2.用笔画线表示导线,把如图所示的引出线a.b.c.d.e.f正确连入电路?3.在楼梯中间安装的电灯,需要在楼梯的上、下两头都能控制它：当上楼梯时,能用下面的开关S1开灯,人上了楼梯以后,能用上面的开关S2关灯;当下楼梯时,能用S2开灯,用S1关灯.下面四个图是用两个单刀双掷开关控制一盏灯的的电路.则符合照明电路要求的是()31零S2S1火3221A31零S2S1火322...
