三、串联和并联VIP免费

三、串联和并联_第1页
1/25
三、串联和并联_第2页
2/25
三、串联和并联_第3页
3/25

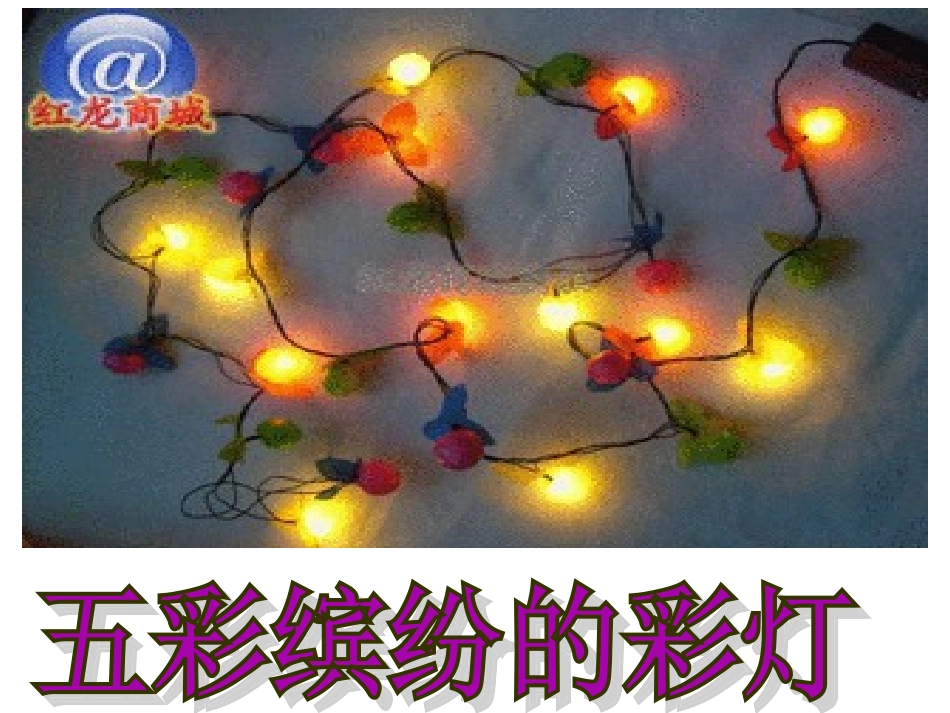

串联和并联【【学习目标学习目标】】1.知道串联电路和并联电路连接的特点2.会连接串联电路和并联电路。【重点】3.会画简单的串联、并联的电路图【重点】4.了解生活中的串并联电路要求:闭合开关时,两灯都亮,开关断开时,两灯都熄灭。请在学案上画出电路图预习检测串联电路并联电路×用电器依次相连的电路用电器并列连接的电路×学点一串联电路特点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡,最后流到电源的负极,只有一条通路。实物图:电路图:L2L1L2L1演示实验(1)猜一猜:当合上开关时,两个灯泡有什么变化?演示实验(2)猜想:当调换开关S的位置时,两个灯泡有什么变化?我知道了串联电路中开关的作用:控制所有用电器,开关位置改变,作用不改变L2L1S干路L1支路L2支路干路L1支路L2支路L1SL2学点二并联电路电路图实物图汇合点分流点SS1S2L1L2多个开关的并联电路干路L1支路L2支路SS1S2L1L2灯泡L1灯泡L2不亮演示实验3猜一猜:当断开S2,合上S、S1时,灯泡L1、L2有什么变化?亮SS1S2L1L2灯泡L1不亮灯泡L2亮演示实验4想一想:当断开开关S1,合上开关S、S2时,灯泡L1、L2有没有变化呢?只闭合S、断开S1、S2会出现什么现象呢?拆除其中任意一个灯泡,另一个灯泡受影响吗?1)按所画电路图依次摆放元件,然后从电源正极开始依次连接实物图。2)连接电路时,开关必须断开。3)拆卸用电器时必须先断开开关。连接串并联电路学点三合作探究L1L21、连接的电路中电流路径的特点2、开关的位置改变,作用是否改变?3、若拆除一个灯泡,另一灯泡是否受影响?L1L2串联电路并联电路元件连接特点用电器相连用电器连接电流路径特点电路中只有电流路径电路中的电流路径有用电器工作特点各用电器工作,互相影响与否?各用电器工作,互相影响与否?开关作用控制_______干路开关控制______支路开关控制电路图一条互相影响所有用电器依次并列两条或多条不互相影响所有用电器本支路用电器串联与并联电路的判定方法:(1)电路只有条路径的为串联,电路有条路径的为并联.一多并串(2)如果一个用电器不工作了,另一个用电器能正常工作的是联,反之是联.讨论一盏灯熄灭了,一串灯都熄灭不能出现因一个灯泡损坏,其它灯泡全部熄灭。路灯家庭中的电灯、电扇、电冰箱、电视机、电脑等接入电路中。用电器都是并联自我检测题答案1、一、一、无、不能2、多、所用电器、本支路用电器、能3、串联、不亮4、B5、也不发光、发光每空1分,书写2分

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

三、串联和并联
