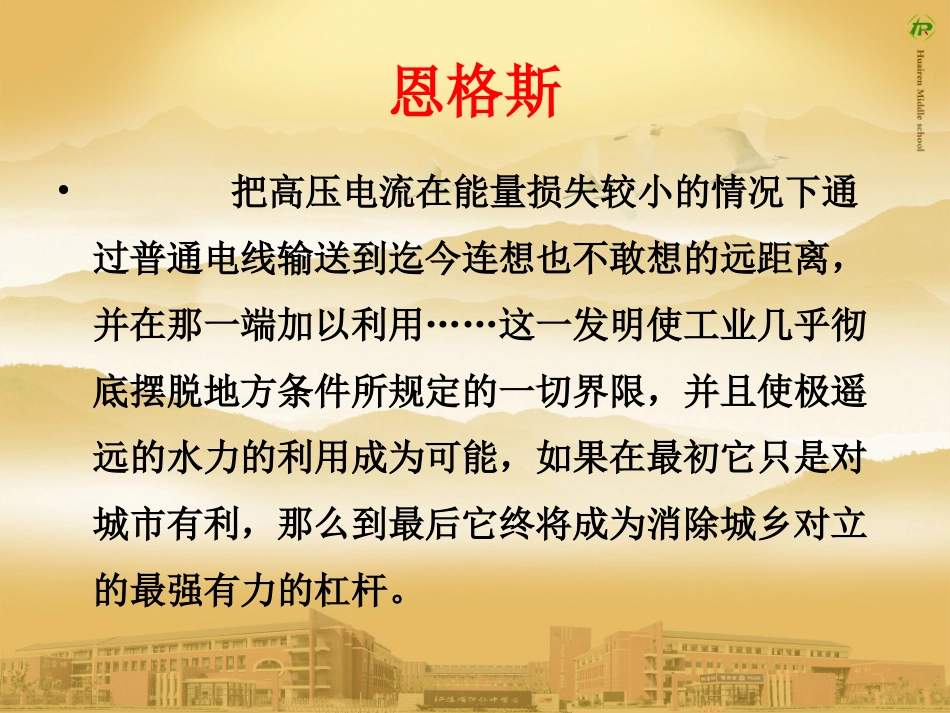

交变电流江苏省怀仁中学张忠一恩格斯•把高压电流在能量损失较小的情况下通过普通电线输送到迄今连想也不敢想的远距离,并在那一端加以利用……这一发明使工业几乎彻底摆脱地方条件所规定的一切界限,并且使极遥远的水力的利用成为可能,如果在最初它只是对城市有利,那么到最后它终将成为消除城乡对立的最强有力的杠杆。【学习目标】•1、交变电流是如何产生的。•2、交流发电机的结构和工作原理。•3、交变电流的规律及瞬时表达式。1、直流电流(DC)方向不随时间变化的电流2、交变电流(AC)方向都随时间做周期性变化的电流方向都随时间做周期性变化的电流一、交变电流ti二、交变电流的产生矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动(甲)(1)B⊥S,Φ最大(2)E=0,I=0(3)中性面(1)B∥S,φ=0,(2)E最大,I最大,(3)感应电流方向a到b(乙)a(b)、d(c)边垂直切割磁感应线(丁)(1)B∥S,φ=0,(2)E最大,I最大,(3)感应电流方向b到a(1)线圈经过中性面时,穿过线圈的磁通量最大,但磁通量的变化率为零(ab和cd边都不切割磁感线),线圈中的电动势为零.(2)线圈经过中性面时,电流将改变方向,线圈转动一周,两次经过中性面,电流方向改变两次.三.交变电流的变化规律以线圈经过中性面开始计时,在时刻t线圈中的感应电动势(ab和cd边切割磁感线)tvnBlesin2122lvtnBStlnBlesinsin21其中nBSEm四、交流电的图像abcdKLABabcdKLABabcdkLABabcdkLABabcdkLAB祝同学们:身体健康、学习进步!
