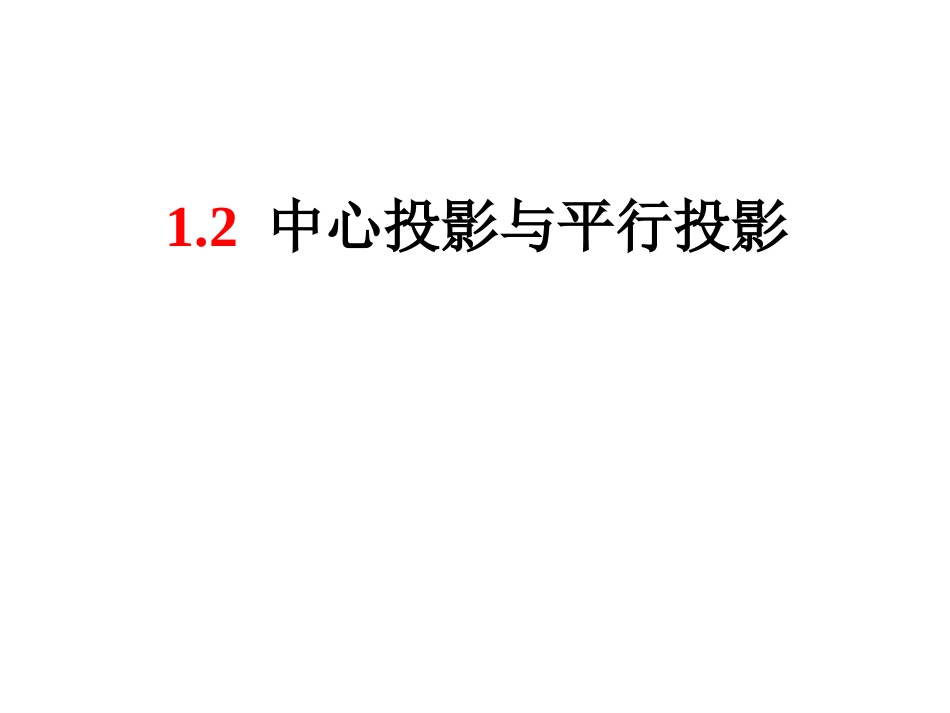

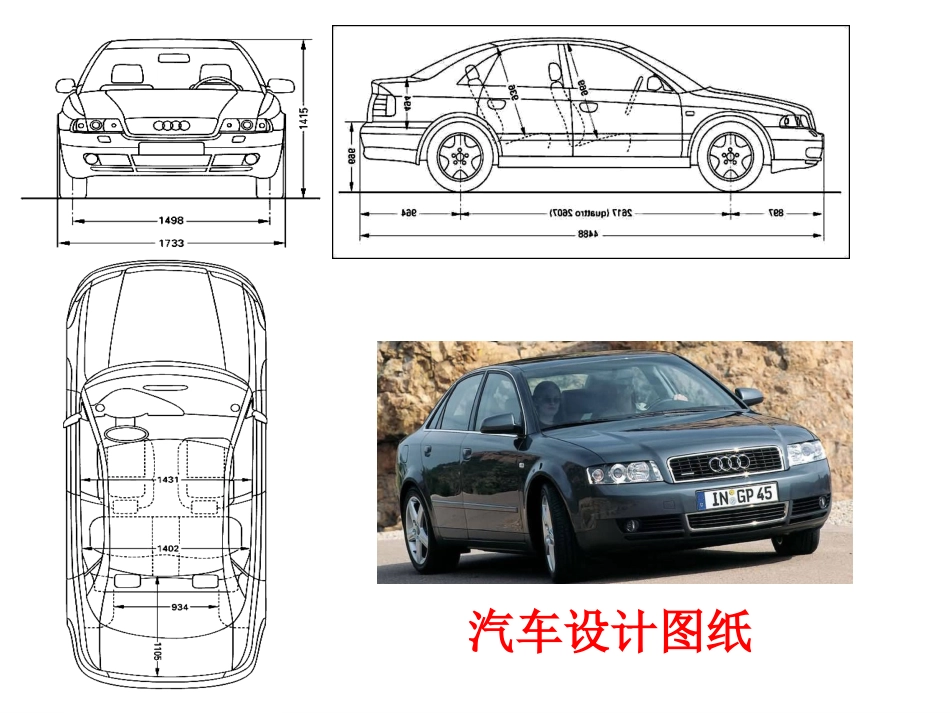

1.2中心投影与平行投影摄影作品摄影作品汽车设计图纸歼—11战机问题提出1.照相、绘画之所以有空间视觉效果，主要处决于线条、明暗和色彩，其中对线条画法的基本原理是一个几何问题，我们需要学习这方面的知识.2.在建筑、机械等工程中，需要用平面图形反映空间几何体的形状和大小，在作图技术上这也是一个几何问题，你想知道这方面的基础知识吗？前面我们认识了柱体、椎体、台体、球体以及简单组合体的结构特征.为了将这些空间几何体画在纸上，用平面图形表示出来，使我们能够根据平面图形想象空间几何体的形状和结构，这就需要学习视图的有关知识.阅读教材第11页—14页.了解中心投影和平行投影的意义；能画出简单几何体与简单组合体的三视图；能识别三视图所表示的空间几何体.知识探究（一）：中心投影与平行投影光是直线传播的,一个不透明物体在光的照射下,在物体后面的屏幕上会留下这个物体的影子,这种现象叫做投影.其中的光线叫做投影线，留下物体影子的屏幕叫做投影面.思考1:不同的光源发出的光线是有差异的,其中灯泡发出的光线与手电筒发出的光线有什么不同？思考2:我们把光由一点向外散射形成的投影叫做中心投影，把在一束平行光线照射下形成的投影叫做平行投影，那么用灯泡照射物体和用手电筒照射物体形成的投影分别是哪种投影？中心投影平行投影思考3:用灯泡照射一个与投影面平行的不透明物体,在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与灯泡的距离发生变化时，影子的大小会有什么不同？思考4:用手电筒照射一个与投影面平行的不透明物体，在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与手电筒的距离发生变化时，影子的大小会有变化吗？思考5:在平行投影中，投影线正对着投影面时叫做正投影，否则叫做斜投影.一个与投影面平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？正投影斜投影思考6:一个与投影面不平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？知识小结知识小结投影平行投影中心投影斜投影正投影知识探究（二）：柱、锥、台、球的三视图把一个空间几何体投影到一个平面上，可以获得一个平面图形.但只有一个平面图形难以把握几何体的全貌，因此我们需要从多个角度进行投影，这样就能较好地把握几何体的形状和大小，通常选择三种正投影，即正面、侧面和上面.从不同的角度看建从不同的角度看建筑筑问题1:要很好地描绘这幢房子，需要从哪些方向去看？问题2:如果要建造房子，你是工程师，需要给施工员提供哪几种图纸？（1）光线从几何体的前面向后面正投影得到的投影图，叫做几何体的正视图；（2）光线从几何体的左面向右面正投影得到的投影图，叫做几何体的侧视图；（3）光线从几何体的上面向下面正投影得到的投影图，叫做几何体的俯视图.几何体的正视图、侧视图、俯视图统称为几何体的三视图.三视图正视图、侧视图、俯视图分别是从几何体的哪三个角度观察得到的几何体的正投影图？它们都是平面图形还是空间图形？思考思考11如图，设长方体的长、宽、高分别为a、b、c，那么其三视图分别是什么？abc思考思考22正视图正视图正视图俯视图侧视图正面正面从上面看从上面看从正面看从正面看从左面看从左面看高长宽宽abcaabbcc观察长方体的三视图，你能得出同一个几何体的正视图、侧视图和俯视图的形状、大小方面的关系吗？一般地，一个几何体的正视图和侧视图的高度一样,俯视图和正视图的的长度一样,侧视图和俯视图的宽度一样．正视图俯视图侧视图高长宽宽一般地，侧视图在正视图的右边，俯视图，在正视图的下边.正视图侧视图俯视图如图，圆柱的正视图和侧视图都是长方形，俯视图是圆。圆柱的三视图2r2r2r2raarraa2r2r圆柱、圆锥、圆台的三视图分别是什么？思考思考33正视图正视图侧视图侧视图俯视图俯视图圆锥的三视图旋转体的正侧视图一样2r2r2r2r2r2rrrrraaaaaaaaaa正视图正视图侧视图侧视图俯视图俯视图圆台的三视图一般地，一个几何体的正视图、侧视图和俯视图的长度、宽度和高度有什么关系？正俯等长,正侧等高,侧俯等宽.正视图俯视图侧视图aabbccabc思考思考44长对正高平齐宽相等长对正，高平齐...
