人教版九年级物理《电压》课件VIP免费

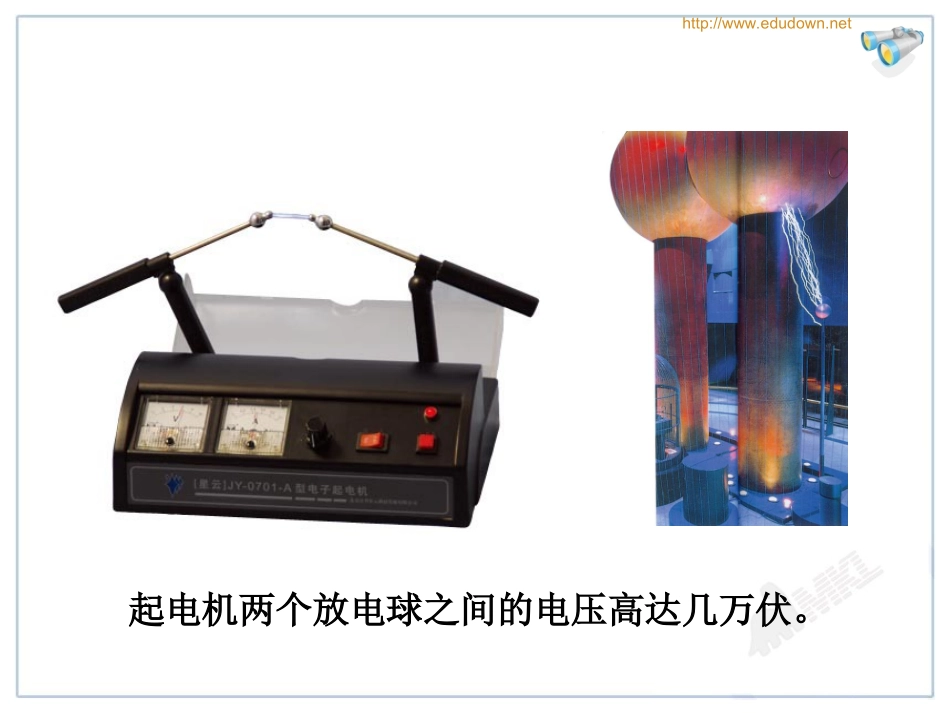

电压第十六章第１节http://www.edudown.net起电机两个放电球之间的电压高达几万伏。两次实验小灯泡的亮度相同吗？你认为是什么原因引起的？想想做做课堂导学一电压学生完成课本16.1-2实验，观察发现两个灯泡的亮度，这说明电流的与有关。。●电压：电压是使电路中有的条件；电源的作用就是给用电器两端提供。●电压的单位有、、。换算关系1V=KV1mV=V1mV=KV●1.5KV=V3.6V=mV●一节干电池电压是V；家庭电路电压是V；一个铅蓄电池电压是V。（1）伏特表是测量直流低值电压的一种仪器；（2）常用电压表的连接；（3）通常采用（0~3V）（0~15V）两个量程。电压表阅读说明书：外形见图，指针在刻度盘左端置零。刻度盘上有两种刻度，分别是0~3V，0~15V。接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。用途结构1、用电压表测量某元件或者部分电路两端的电压时，应与这个元件或者部分电路两端并联。2、应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。3、所用量程的最大测量值必须大于被测电路两端的电压。4、估计被测电压，选择适当量程。如果判定被测电压不会超出15V，可以先用0-15V的量程。如果测得的电压不超过3V，为提高读数的准确性，可以改用0-3V的量程。（试触法）使用怎样用电压表测量电压（1）电压表怎样连接？V（2）电压表的读数读数步骤：第一步看量程：大量程0-15V；小量程0-3V；第二步看分度值：大量程分分度值0.5V；小量程分度值值0.1V；第三步读数:接通电路后，看指针向右总共偏过了多少格。课堂导学二电压的测量学生观察实验室电压表，阅读使用说明书。●实验室电压表有个接线柱，标有“+”的接线柱与电源的极相连；标有“—”的接线柱与电源的相●电压表有个量程，大量程为V,分度值是V；小量程为V,分度值是V。接通电路后，看指针向总共偏过了多少格，电压就是多少伏。●电压表必须跟被测用电器联。●在不知道被测电压的情况下，先用量程试触，若指针偏转在小量程范围内，则改用量程，若指针偏转适当，则用。●回顾以前学过的知识，归纳电流表和电压表使用的异同点。课堂导学三练习使用电压表V●1、如上图,先将电压表接在小灯泡两端，接通电路，电压表读数是V；●2、再将电压表接在电源两端，接通电路，电压表读数是V；●3、实验结果表明，电压表两次的读数。即在只有一个用电器的电路里，用电器两端的电压与电源两端的电压。2V1．下面三个表的读数各是多少？12.5V1V练一练2．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。练一练3．画出对应的电路图。V练一练1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。课堂小结●1、巩固复习本节内容，了解家中各种用电器的电压值，观察家里的可调亮度的台灯是怎样调节亮度的？●2、作业课本59页“想想做做”、“动手动脑学物理”。
