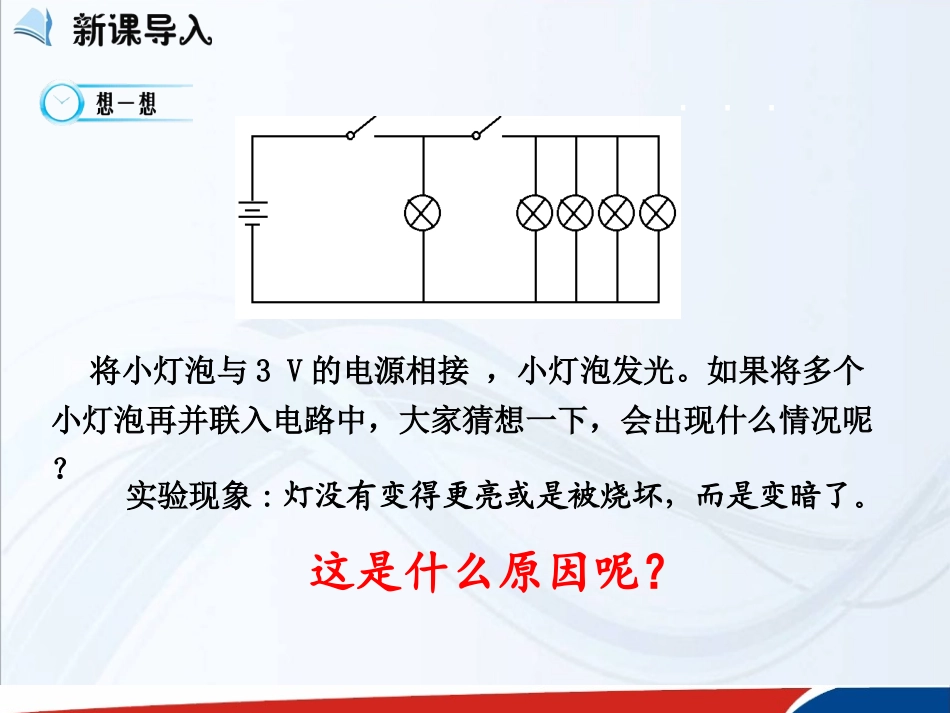

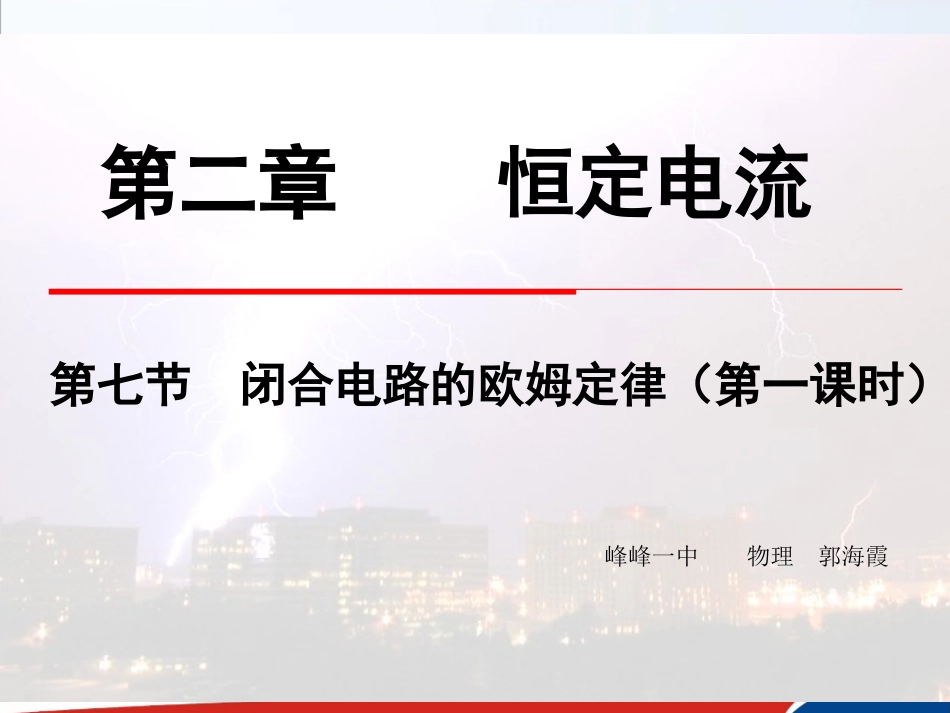

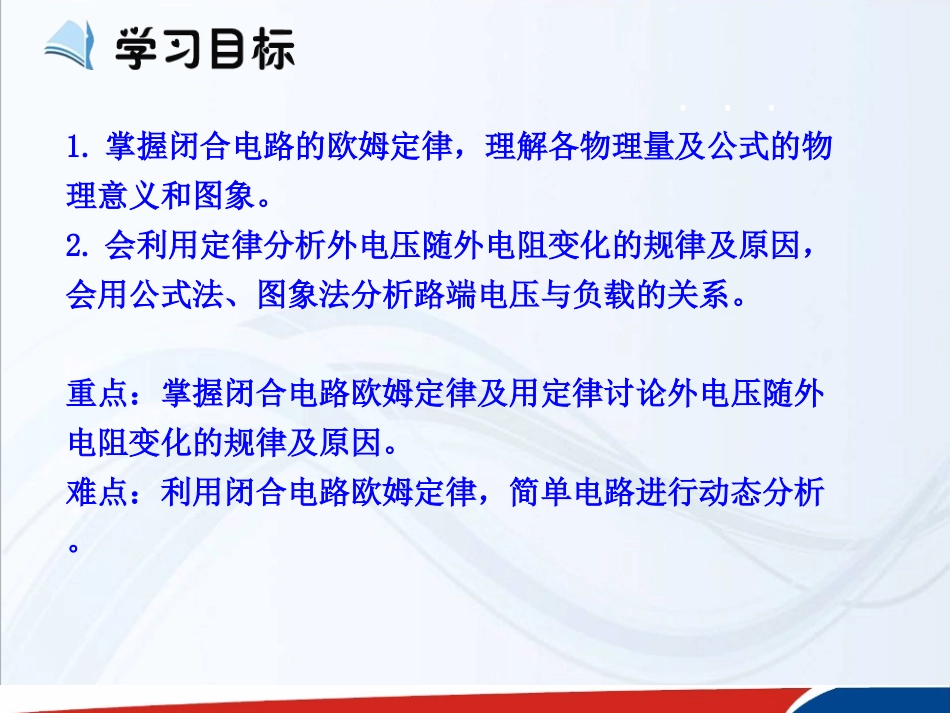

...第二章恒定电流第七节闭合电路的欧姆定律（第一课时）峰峰一中物理郭海霞...实验现象:灯没有变得更亮或是被烧坏，而是变暗了。将小灯泡与3V的电源相接，小灯泡发光。如果将多个小灯泡再并联入电路中，大家猜想一下，会出现什么情况呢？这是什么原因呢？...1.掌握闭合电路的欧姆定律，理解各物理量及公式的物理意义和图象。2.会利用定律分析外电压随外电阻变化的规律及原因，会用公式法、图象法分析路端电压与负载的关系。重点：掌握闭合电路欧姆定律及用定律讨论外电压随外电阻变化的规律及原因。难点：利用闭合电路欧姆定律，简单电路进行动态分析。...1.什么是电源？2.电源电动势的概念？物理意义？把其他形式的能转换成电能的装置。（1）定义：在电源内部非静电力把单位正电荷从电源的负极移到正极所做的功。（2）意义：电动势表示电源将其他形式的能转化为电能本领。3.如何计算电路中电能转化为其他形式的能？W=IUt对于纯电阻电路22UWIUtIRttR复习回顾...5一、闭合电路1.用导线把电源、用电器连成一个闭合电路。外电路:电源外部的用电器和导线构成外电路。内电路:电源内部是内电路。闭合电路内电路外电路ErSR外电路两端的电压叫路端电压．...01/29/25学生实验1：测量不接负载时电池两端的电压学生实验2：测量接负载R=10Ω时的路段电压学生实验3：测量接负载R=5Ω时的路端电压学生实验：用事实说话，记录读数，并对比现象...72.闭合回路中的电流方向在外电路中，电流方向由正极流向负极。组卷网在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。...3.电路中的电势变化情况BDACAB内部分析ABCD闭合电路电势（1）在外电路中，沿电流方向电势降低。（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”─BC和DA化学反应层。...ErRS+电流+电动势动画模拟电路中的电势变化情况...10U内U外E结论：E=U外+U内ErRS+电流+电动势动画模拟电路中的电势变化情况...类比：“儿童滑梯”与闭合电路通过外电阻电势降落电源使电势升高ErR...2.表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。二、闭合电路欧姆定律说明：1.对纯电阻电路E=IR＋Ir，即1.U外=IR是外电路上总的电势降落，习惯上叫路端电压。2.U内=Ir是内电路上的电势降落，习惯上叫内电压。3.E=IR＋IrE=U外+U内。电动势等于内外电路电势降落之和。...01/29/25三、路端电压跟负载的关系一、学生实验•观察:•当外电路电阻增大（或减少）时，电流怎样变化？路端电压如何变化？E、rsRAV...01/29/2514三、路端电压与负载的关系１、如图电路：R增大，R减小，路端电压:IrEU电流减小，路端电压增大电流增大，路端电压减小E、rsRAV.结论：路端电压随着外电阻的增大（减小）而增大（减小）。...1．只适用于外电路为纯电阻的闭合电路。2.由于电源的电动势E和内阻r不受R变化的影响，从不难看出，随着R的增加，电路中电流I减小。3.E=IR＋Ir只适用于纯电阻电路；E=U外+U内既适用于外电路为纯电阻的闭合电路，也适用于外电路为非纯电阻的闭合电路。课堂小结：板书+注意事项...如图，R1=14Ω,R2=9Ω,当开关处于位置1时,电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A。求电源的电动势E和内电阻r。1AR1R22Er3.0V1Ω当堂检测
