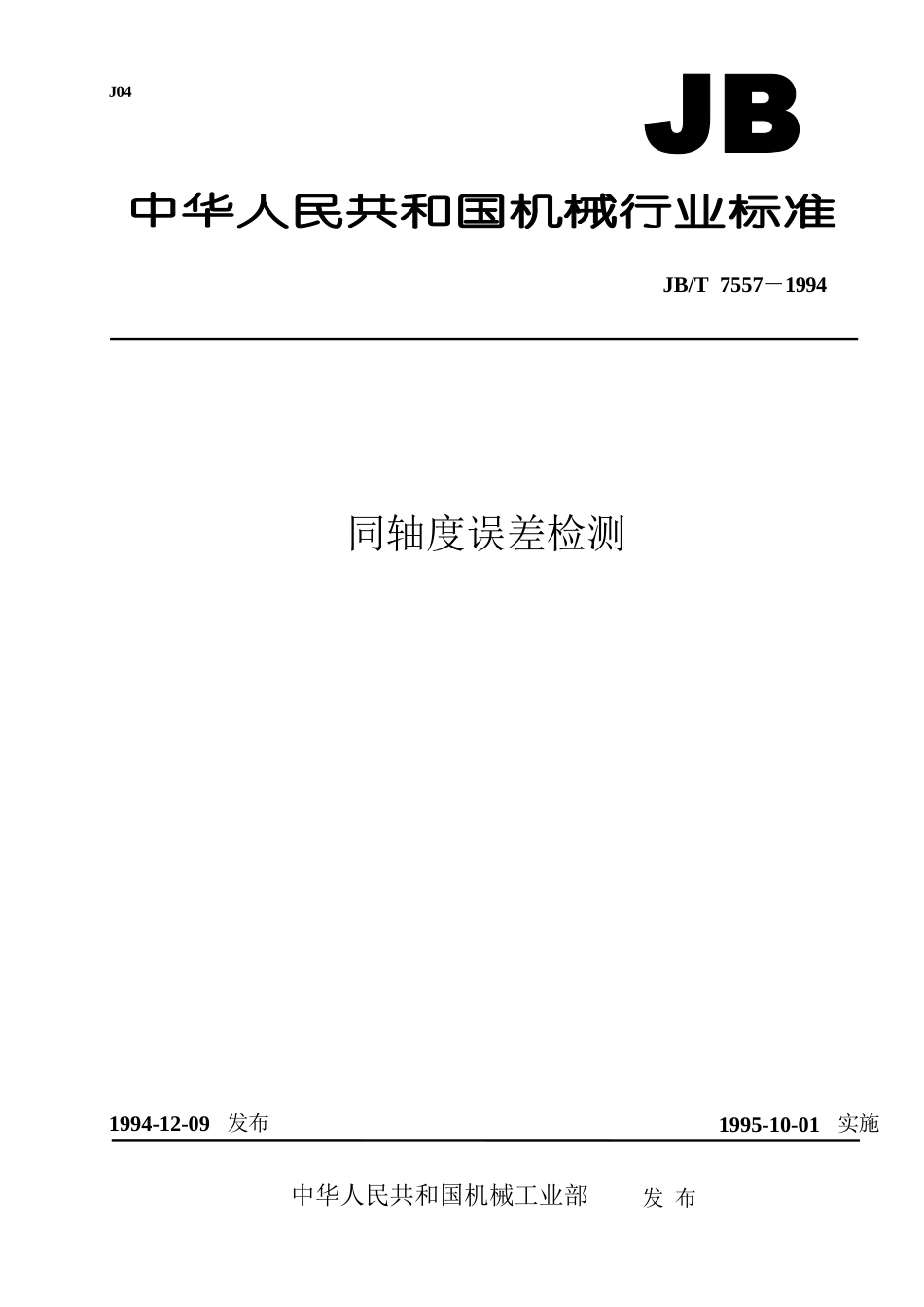

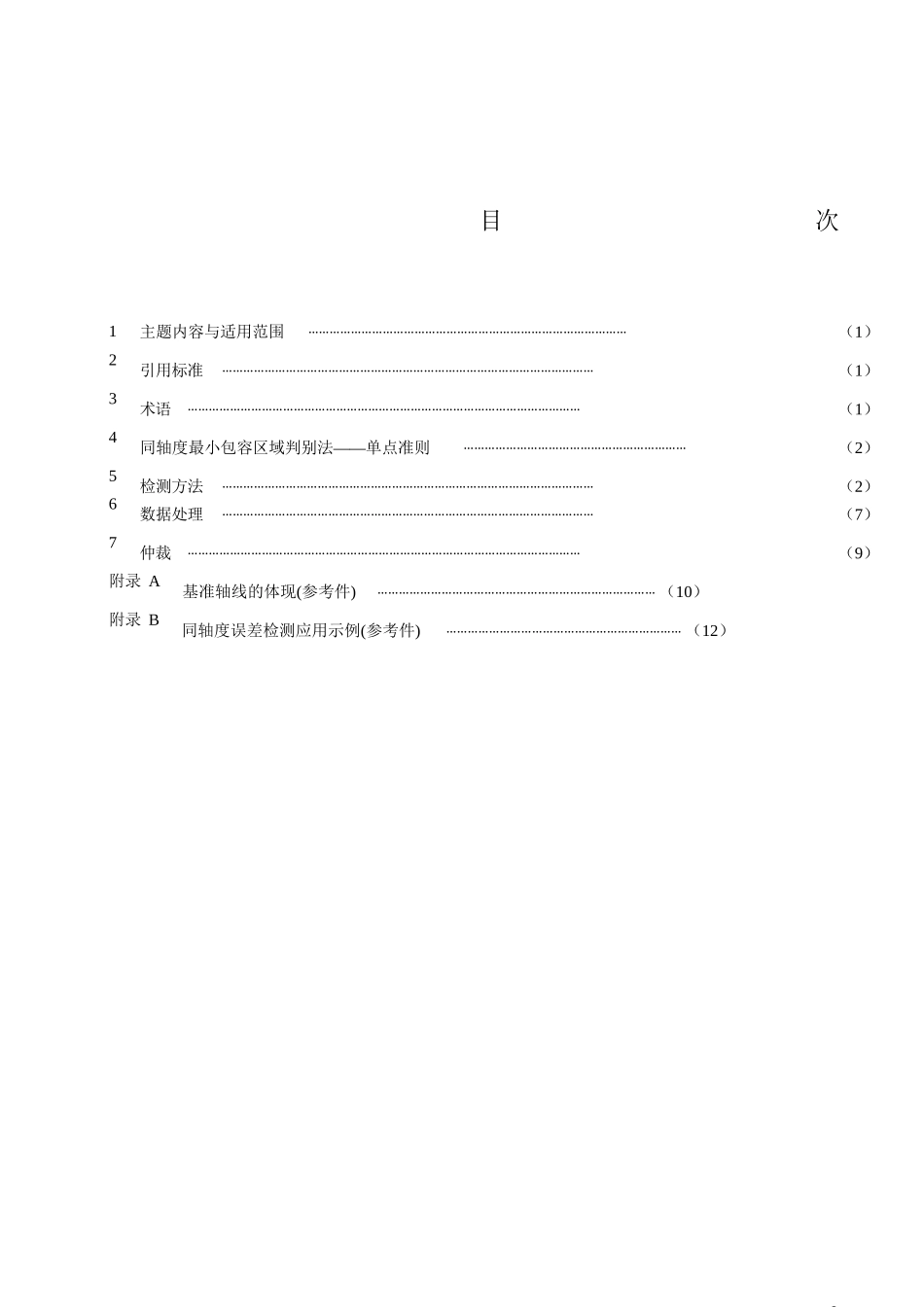

J041994-12-09同轴度误差检测发布中华人民共和国机械工业部JB/T7557－19941995-10-01发布实施目次1主题内容与适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）2引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）3术语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）4——同轴度最小包容区域判别法单点准则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2）56检测方法数据处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（2）（7）7仲裁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（9）附录A基准轴线的体现(参考件)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（10）附录B同轴度误差检测应用示例(参考件)⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（12）I1中华人民共和国机械行业标准JB/T7557－1994同轴度误差检测主题内容与适用范围2本标准规定了同轴度误差检测的术语、最小包容区域判别法、检测方法和数据处理方法。本标准适用于机械工业产品中零件要素的同轴度误差检测。本标准是对GB1958中同轴度误差检测的补充和具体规定。引用标准33.1GB1183GB1958GB8069GB11336术语理想轴线形状和位置公差形状和位置公差位置量规直线度误差检测术语及定义检测规定等。3.23.33.43.5可以是最小区域回转面轴线、最小二乘回转面轴线、最小外接回转面轴线和最大内接回转面轴线基准轴线实际基准要素的回转面的理想轴线。公共基准轴线两个或两个以上实际基准要素的回转面的理想轴线。正截面垂直于理想轴线的截面。实际被测轴线实际被测轴线为实际被测要素各正截面轮廓的中心点的连线。轮廓中心点是该轮廓的理想圆的圆心。理想圆可由最小区域法、最小二乘法、最小外接圆法和最大内接圆法四种方法确定。注：评定同轴度误差时用测量得到的轴线代替实际被测轴线。3.63.73.8同轴度最小包容区域以基准轴线为轴线包容实际被测轴线且具有最小直径φ同轴度误差值同轴度最小包容区域的直径。测量参考线在测量过程中获得测量值的参考线。注：其他有关术语见GB1183和GB1958。f的圆柱面内的区域(见图1)。机械工业部1994-12-09批准1995-10-01实施1I4JB/T7557－1994图1——同轴度最小包容区域判别法单点准则用以基准轴线为轴线的圆柱面包容实际被测轴线，实际被测轴线与该圆柱面至少有一点接触时，则该圆柱面内的区域即为同轴度最小包容区域。见图2。图25检测方法5.1检测方法的分类同轴度误差检测方法可有以下几类：a.回转轴线法；b.准直法(瞄靶法)；c.坐标法；d.顶尖法；e.V形架法；f.模拟法；g.量规检验法。25.2JB/T7557－1994各种检测方法的测量精度，由所用测量仪器的精度、基准轴线的确定方法及数据处理方法决定。以下检测方法的例子，只是这种检测方法的一个示例。回转轴线法本方法采用较高回转精度的检测仪器(如圆度仪、圆柱度仪等)，适用于对中、小规格的轴或孔类零件进行同轴度误差测量。见图3。测量步骤：a.调整被测零件，使其轴线与仪器主轴的回转轴线同轴；b.在被测零件的实际基准要素和实际被测要素上测量，记录数据或(和)记录轮廓图形；c.根据测得数据或记录的轮廓图形，按同轴度误差判别准则及数据处理方法确定该被测要素的同轴度误差。图35.3准直法(瞄靶法)本方法采用准直望远镜或激光准直仪等检测仪器，适用于对大、中规格孔类零件进行同轴度误差测量。见图4。测量步骤：a.根据被测孔的直径，应用不同的支撑器具，使靶的中心与被测孔的圆心重合；b.以仪器准直光轴为测量参考线来调整测量仪器的位置，使被测件两端靶心连线与光轴同轴；c.在基准孔中进行步骤a，并通过光学准直系统测量实际基准轴线上各点的X、Y坐标值；d.在被测孔中进行步骤a，并通过光学准直系统测量实际被测轴线上各点的X、Y坐标值；e.根据测得的实际基准轴线及实际被测轴线上各点的X、Y坐标值，通过数据处理确定被测要素的同轴度误差。5.4坐标法本方法采用具有确定坐标...
