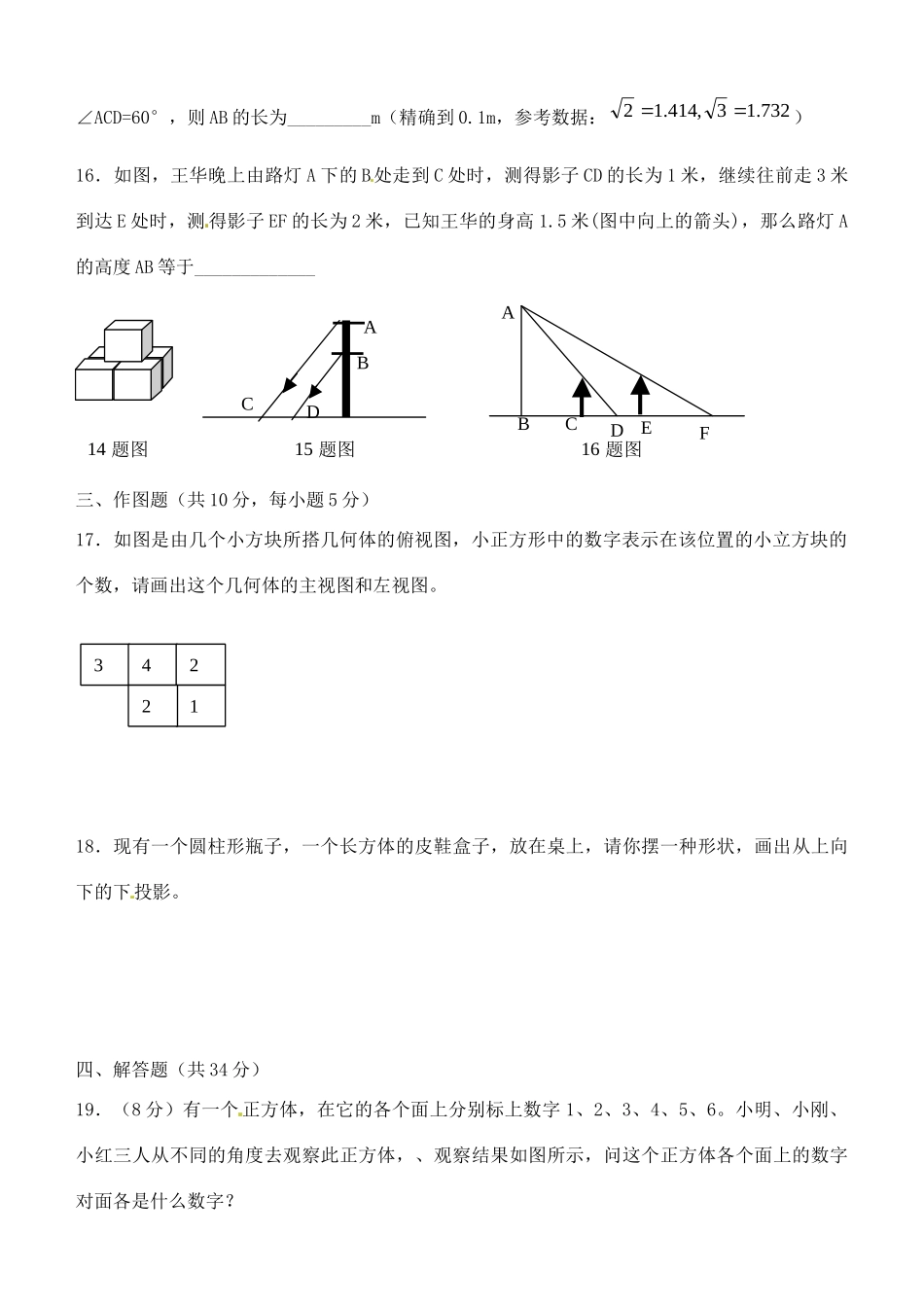

主视图左视图俯视图ABCDBAC①②投影与视图一．选择题。（8小题，每小题4分，共32分）1．圆柱对应的主视图是（）。ABCD2．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（）。A．相交B．平行C．垂直D．无法确定3．某同学把如图所示的几何体的三种视图画出如下（不考虑尺寸）：这三种视图正确的是（）。A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．全部正确4．一个四棱柱的俯视图如下图所示，则这个四棱柱的主视图和左视图可能是（）5、如图①为五角大楼示意图，图②是它的俯视图，小红站在地面上观察这个大楼，若想看到大楼的两个侧面，小红应站在哪个区域（）A．A区域B．区域C．C区域D．三区域都可以6、太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（）。主视图俯视图左视图A．与窗户全等的矩形B．平行四边形C．比窗户略小的矩形D．比窗户略大的矩形7、在太阳光下，转动一个正方体，观察正方体在地上投下的影子，那么这个影子最多可能是几边形（）。A．四边形B．五边形C．六边形D．七边形8、如图：这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图，已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为（）A．36.0平方米B.81.0平方米C.2平方米D.24.3平方米二、填空题（8小题，每小题3分，共24分）9．平行投影是由光线形成的。10．一个物体的俯视图是圆，这个物体的可能形状是、.11．某一时刻甲木杆高2米，它的影长是1.5米，小颖身高1.6米，那么此时她的影长为米。12．根据下列物体的三视图，填出几何体名称：该几何体是__________13．下图是小红在某天四个时候看到一根要棒及其影子的情况，那么她看到的先后顺序是_______________。北东①②③④14．如图，5个边长为1的正方体摆在桌子上，则露在表表面的部分的面积为__________15．如图，一根电线杆的接线部分AB在阳光下的投影CD的长1.2m,太阳光与地面的夹角∠ACD=60°，则AB的长为_________m（精确到0.1m，参考数据：732.13,414.12）16．如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高1.5米(图中向上的箭头)，那么路灯A的高度AB等于_____________DBACACDEFB14题图15题图16题图三、作图题（共10分，每小题5分）17．如图是由几个小方块所搭几何体的俯视图，小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体的主视图和左视图。3421218．现有一个圆柱形瓶子，一个长方体的皮鞋盒子，放在桌上，请你摆一种形状，画出从上向下的下投影。四、解答题（共34分）19．（8分）有一个正方体，在它的各个面上分别标上数字1、2、3、4、5、6。小明、小刚、小红三人从不同的角度去观察此正方体，、观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？46113234520．（8分）如图，（1）中左面的圆锥，下好能通过右边图中的两个空洞，正好能通过（2）、（3）中右面两个空洞的可能是什么样的主体图形？请画出它们的草图。（1）（2）______________(3)_____________21．（8分）下图为一个物体的正视图，这是由五个小正方体搭成的物体，并且上、下两层正方体对齐，同一层的下态度体也对齐，你能找出几种搭法？画出其中的三种搭法的俯视图。22．（10分）如图，小明家楼房旁立了一根长4米的竹杆，小明在测量竹杆的影子时，发现影子不全落在地面上，有一部分落在楼房的墙壁上，小明测出它落在地面上的影子长为2米，落在墙壁上的影子长为1米，此时，小明想把竹杆移动位置，使其影子刚好不落在墙上。试问，小明应把竹杆移到什么位置（要求竹杆移动的距离尽可能小）
