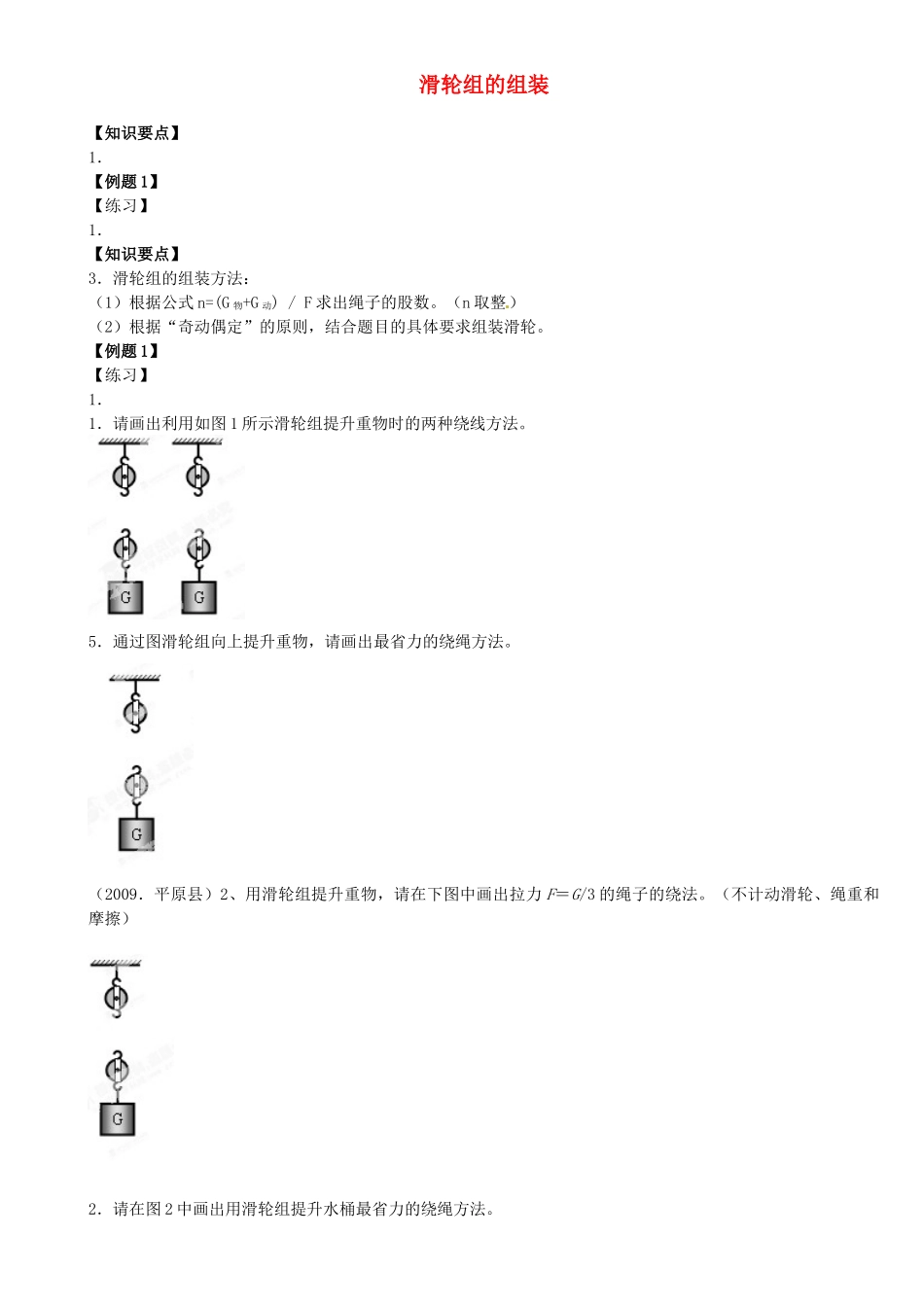

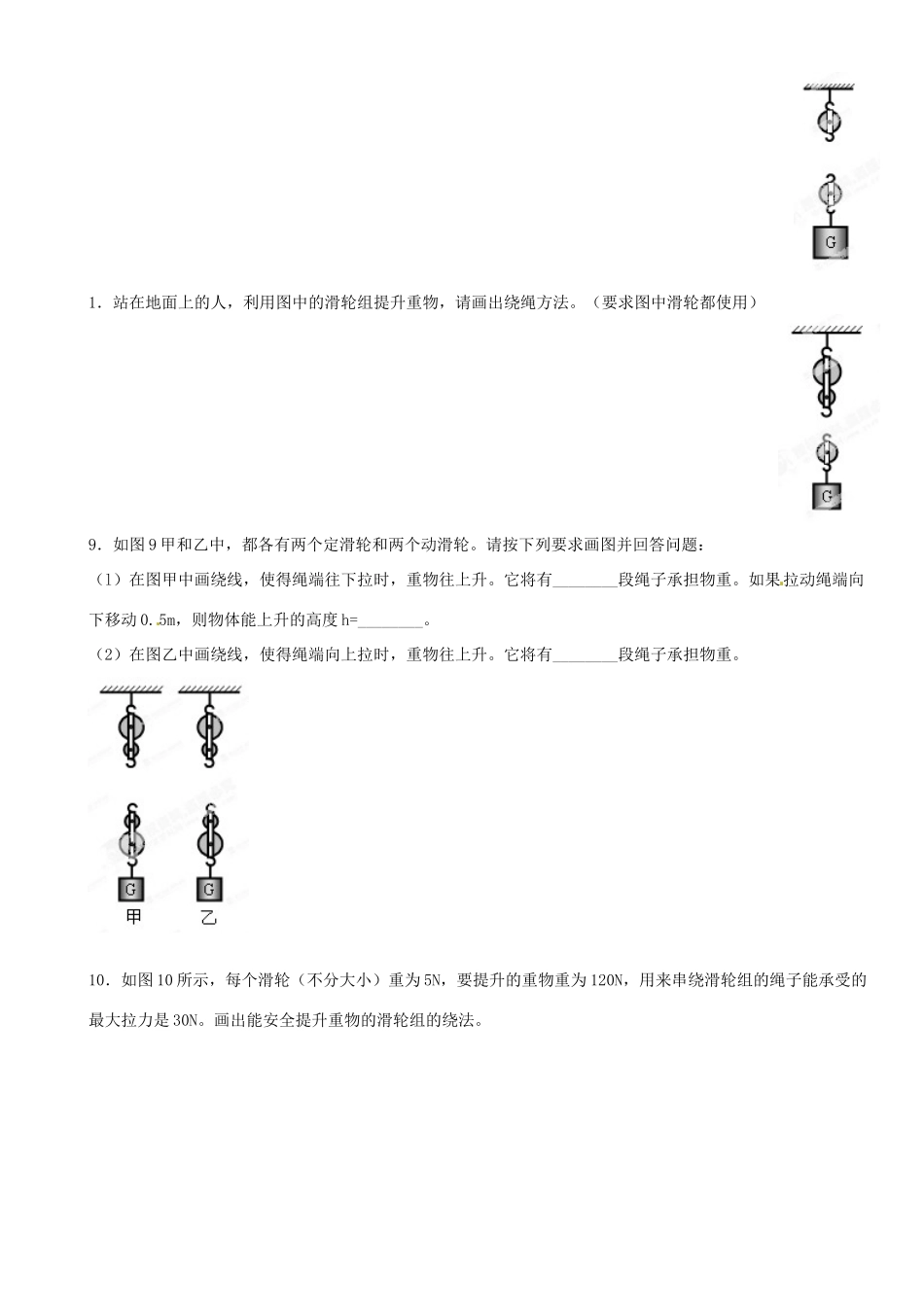

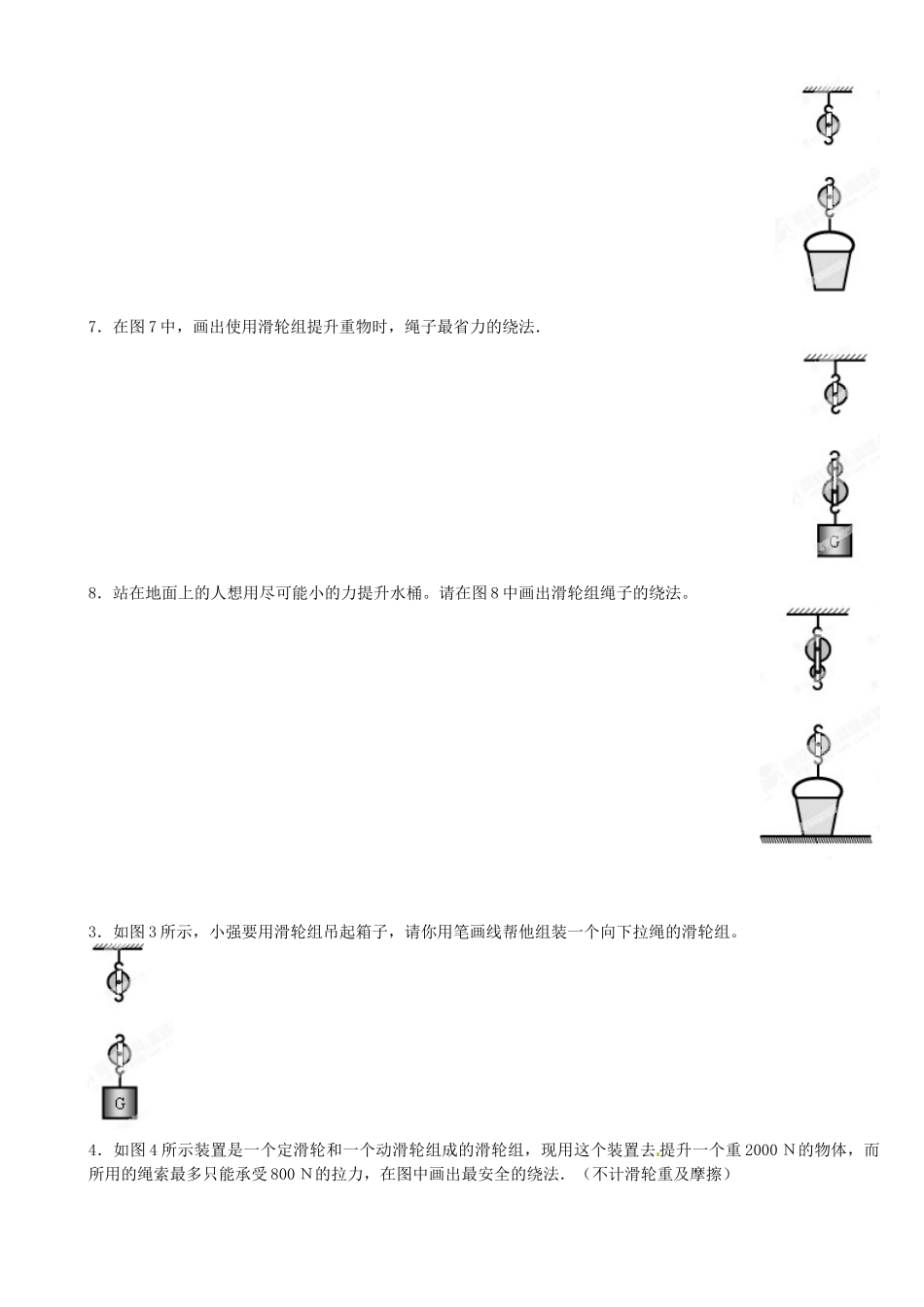

滑轮组的组装【知识要点】1．【例题1】【练习】1．【知识要点】3．滑轮组的组装方法：（1）根据公式n=(G物+G动)/F求出绳子的股数。（n取整）（2）根据“奇动偶定”的原则，结合题目的具体要求组装滑轮。【例题1】【练习】1．1．请画出利用如图1所示滑轮组提升重物时的两种绕线方法。5．通过图滑轮组向上提升重物，请画出最省力的绕绳方法。（2009．平原县）2、用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。（不计动滑轮、绳重和摩擦）2．请在图2中画出用滑轮组提升水桶最省力的绕绳方法。7．在图7中，画出使用滑轮组提升重物时，绳子最省力的绕法．8．站在地面上的人想用尽可能小的力提升水桶。请在图8中画出滑轮组绳子的绕法。3．如图3所示，小强要用滑轮组吊起箱子，请你用笔画线帮他组装一个向下拉绳的滑轮组。4．如图4所示装置是一个定滑轮和一个动滑轮组成的滑轮组，现用这个装置去提升一个重2000Ｎ的物体，而所用的绳索最多只能承受800Ｎ的拉力，在图中画出最安全的绕法．（不计滑轮重及摩擦）1．站在地面上的人，利用图中的滑轮组提升重物，请画出绕绳方法。（要求图中滑轮都使用）9．如图9甲和乙中，都各有两个定滑轮和两个动滑轮。请按下列要求画图并回答问题：（l）在图甲中画绕线，使得绳端往下拉时，重物往上升。它将有________段绳子承担物重。如果拉动绳端向下移动0.5m，则物体能上升的高度h=________。（2）在图乙中画绕线，使得绳端向上拉时，重物往上升。它将有________段绳子承担物重。10．如图10所示，每个滑轮（不分大小）重为5N，要提升的重物重为120N，用来串绕滑轮组的绳子能承受的最大拉力是30N。画出能安全提升重物的滑轮组的绕法。5．如图所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。5．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．5．如图所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法。1．如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。5．如图9所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。5．如图5甲和乙。在甲图中画绕线，使绳端向右拉时物体向左移；在图乙中画绕线，使绳端向左拉时物体向左移。5．要用滑轮组将陷在泥中的汽车拉出来，试在图11中画出最省力的绕绳方法。6．如图6，要用滑轮组将陷入泥潭的汽车拉出，请在图中画出最省力的绳子绕法。5．如图所示，有一根绳子从一黑箱的左侧穿进去，又从箱子右侧孔中穿出。左侧的线上拴一个玩具卡车，右侧的线上拴一个玩具汽车，用手拉右侧的玩具，左侧的玩具也向前动了一动，当继续把汽车向前拉时，汽车才走出约10cm，卡车已前进了20cm。黑箱里有什么神秘的东西使卡车走得比汽车快?试画出该装置的示意图。16．小明同学利用定滑轮设计了一种拉动窗帘的简易装置（如图16）。设计时他采用一根闭合的拉线绕在滑轮上，在右侧拉动这根拉线，就可以实现窗帘的打开与闭合。请你在图上画出这根拉线在滑轮上的绕法以及窗帘细线与拉线的连接。例题1：使用一滑轮组吊起重物，若拉绳子的力为200N，重物提起1m，绳子的自由端移动5m，那么物重为____N.请画出该滑轮组的装配图.要求拉力方向向上.(滑轮重、绳重和摩擦均不计)练习：:一根绳子能承受的最大拉力为250N，要用它吊起一个重为1000N的货物G，拉力方向要向下，已知每个滑轮重为100N，请设计出滑轮组的装配图.(所有摩擦均不计)11.用“一动、一定”组成的滑轮组来匀速提升重物时，所需要的力与不使用滑轮组直接提升重物时相比较，最多可省（）A．1/3的力B．1/2的力C．2/3的力D．3/4的力12．要用滑轮组匀速提起重为1250N的重物，而串绕滑轮组的绳子最多只能承受250N的拉力。若不计摩擦和滑轮重，则该滑轮组中至少有（）。A．一只定滑轮和两只动滑轮．B．两只定滑轮和三只动滑轮．C．两只定滑轮和两只动滑轮．D．三只定滑轮和两只动滑轮．13．设计一个滑轮组,使拉力是物重G的1/3,人的拉力方向向下,要求所用滑轮个数最少.(不计滑轮重和摩擦)14．请你设计一个滑轮组，并画出组装图，具体要求如下：（1）穿绕滑轮的绳子...
