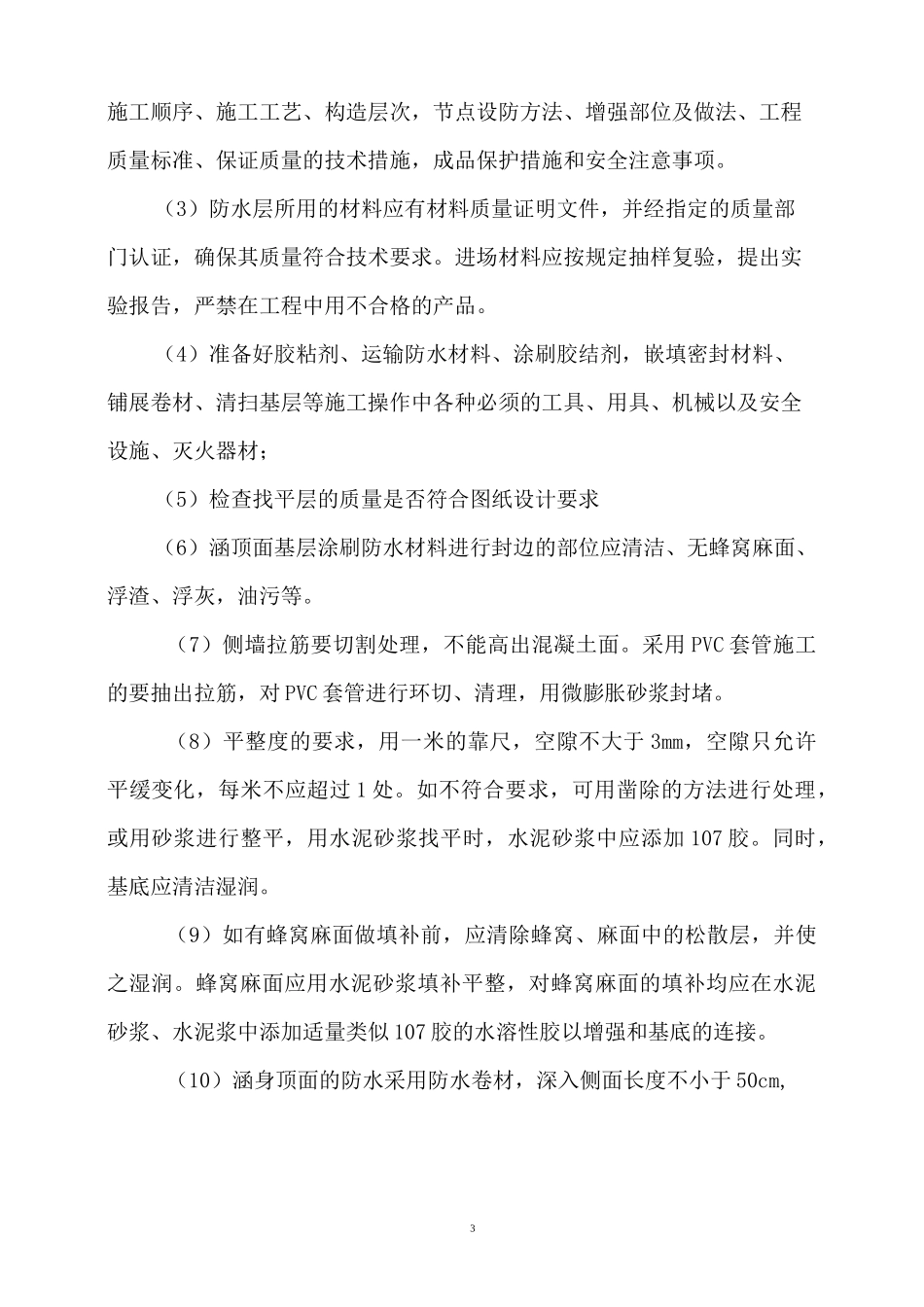

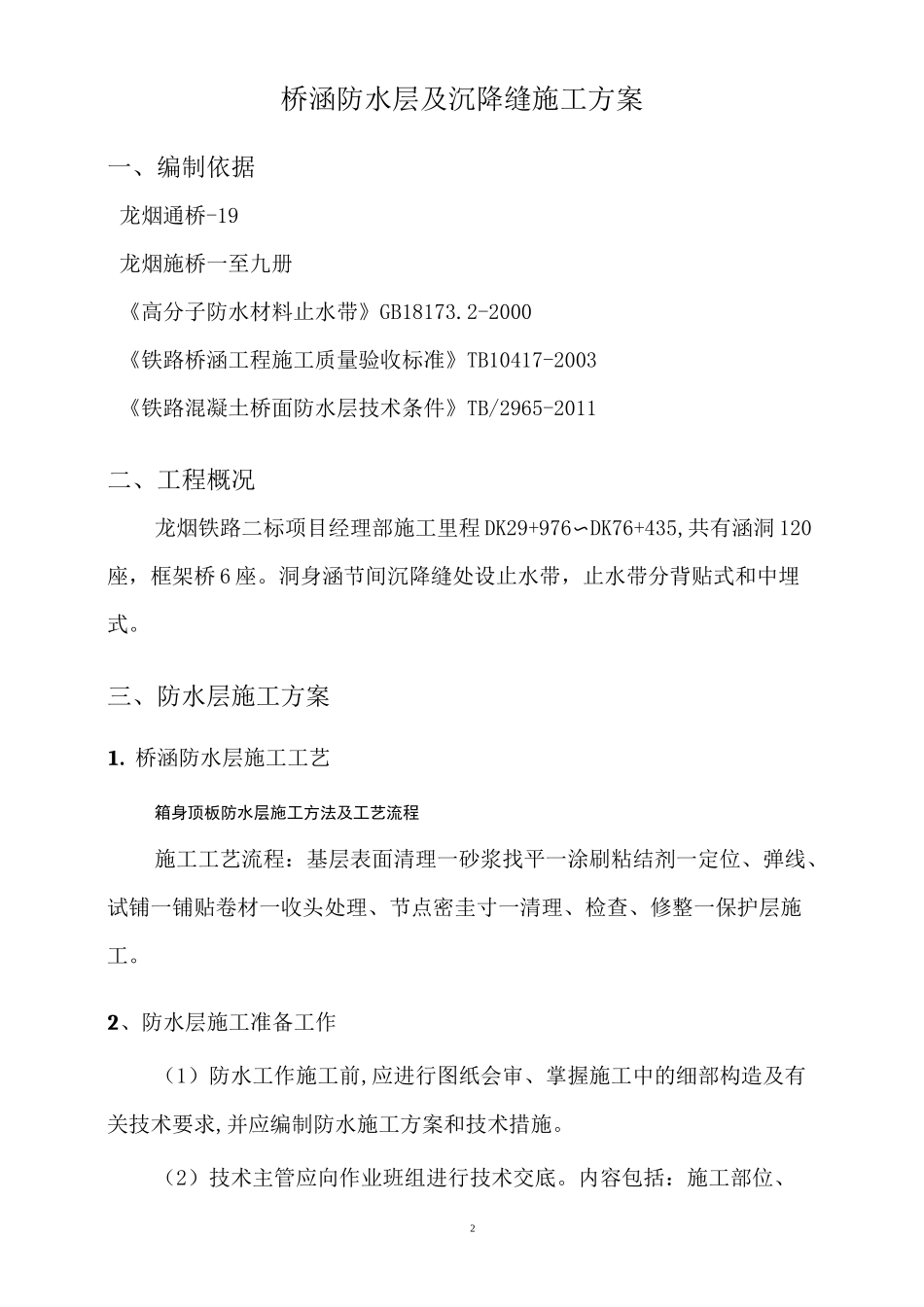

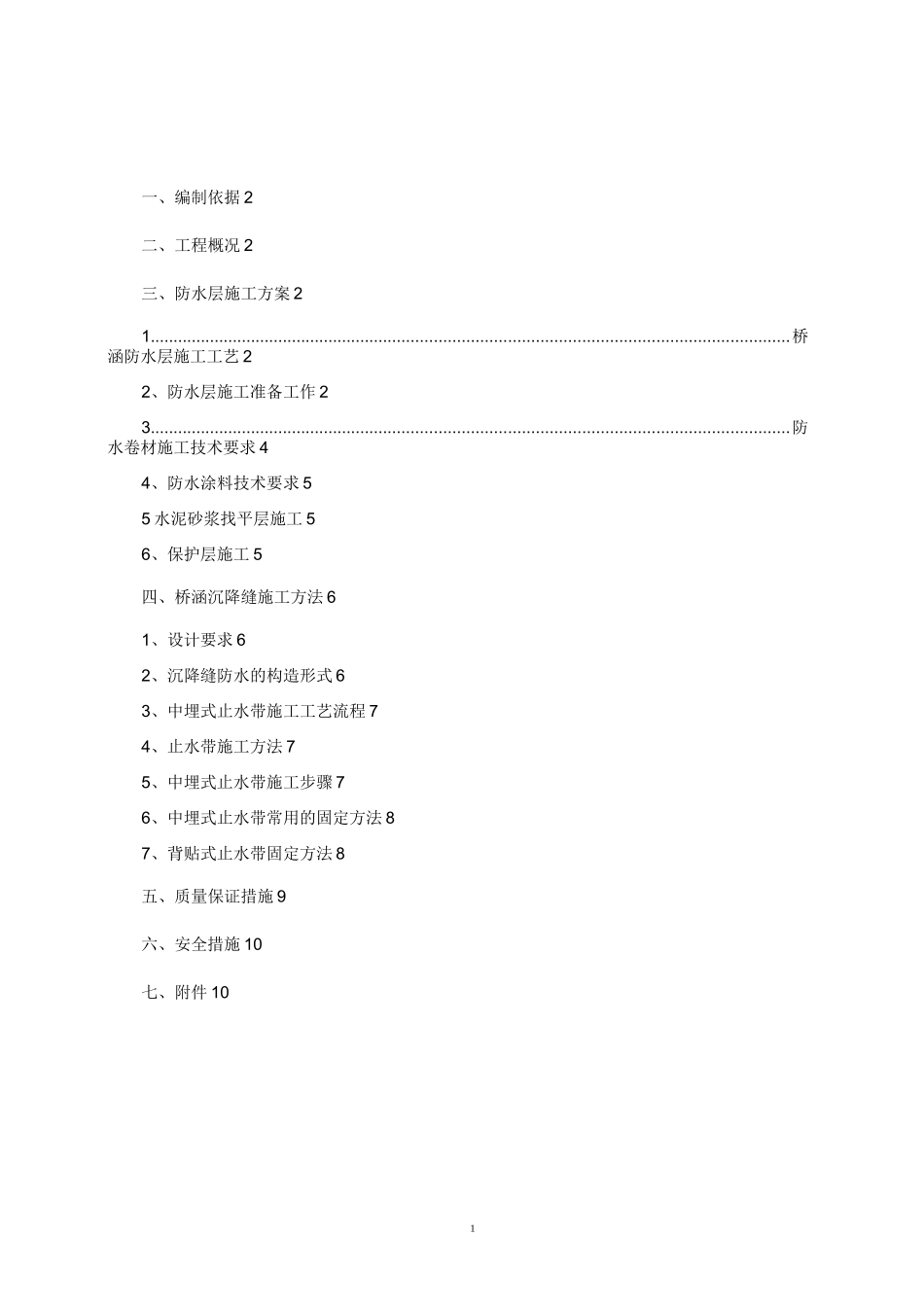

1一、编制依据2二、工程概况2三、防水层施工方案21...........................................................................................................................................桥涵防水层施工工艺22、防水层施工准备工作23...........................................................................................................................................防水卷材施工技术要求44、防水涂料技术要求55水泥砂浆找平层施工56、保护层施工5四、桥涵沉降缝施工方法61、设计要求62、沉降缝防水的构造形式63、中埋式止水带施工工艺流程74、止水带施工方法75、中埋式止水带施工步骤76、中埋式止水带常用的固定方法87、背贴式止水带固定方法8五、质量保证措施9六、安全措施10七、附件102桥涵防水层及沉降缝施工方案一、编制依据龙烟通桥-19龙烟施桥一至九册《高分子防水材料止水带》GB18173.2-2000《铁路桥涵工程施工质量验收标准》TB10417-2003《铁路混凝土桥面防水层技术条件》TB/2965-2011二、工程概况龙烟铁路二标项目经理部施工里程DK29+976〜DK76+435,共有涵洞120座，框架桥6座。洞身涵节间沉降缝处设止水带，止水带分背贴式和中埋式。三、防水层施工方案1.桥涵防水层施工工艺箱身顶板防水层施工方法及工艺流程施工工艺流程：基层表面清理一砂浆找平一涂刷粘结剂一定位、弹线、试铺一铺贴卷材一收头处理、节点密圭寸一清理、检查、修整一保护层施工。2、防水层施工准备工作（1）防水工作施工前,应进行图纸会审、掌握施工中的细部构造及有关技术要求,并应编制防水施工方案和技术措施。（2）技术主管应向作业班组进行技术交底。内容包括：施工部位、3施工顺序、施工工艺、构造层次，节点设防方法、增强部位及做法、工程质量标准、保证质量的技术措施，成品保护措施和安全注意事项。（3）防水层所用的材料应有材料质量证明文件，并经指定的质量部门认证，确保其质量符合技术要求。进场材料应按规定抽样复验，提出实验报告，严禁在工程中用不合格的产品。（4）准备好胶粘剂、运输防水材料、涂刷胶结剂，嵌填密封材料、铺展卷材、清扫基层等施工操作中各种必须的工具、用具、机械以及安全设施、灭火器材；（5）检查找平层的质量是否符合图纸设计要求（6）涵顶面基层涂刷防水材料进行封边的部位应清洁、无蜂窝麻面、浮渣、浮灰，油污等。（7）侧墙拉筋要切割处理，不能高出混凝土面。采用PVC套管施工的要抽出拉筋，对PVC套管进行环切、清理，用微膨胀砂浆封堵。（8）平整度的要求，用一米的靠尺，空隙不大于3mm，空隙只允许平缓变化，每米不应超过1处。如不符合要求，可用凿除的方法进行处理，或用砂浆进行整平，用水泥砂浆找平时，水泥砂浆中应添加107胶。同时，基底应清洁湿润。（9）如有蜂窝麻面做填补前，应清除蜂窝、麻面中的松散层，并使之湿润。蜂窝麻面应用水泥砂浆填补平整，对蜂窝麻面的填补均应在水泥砂浆、水泥浆中添加适量类似107胶的水溶性胶以增强和基底的连接。（10）涵身顶面的防水采用防水卷材，深入侧面长度不小于50cm,保护层忙勿纤维温屋二1:牯结剂⑷0水泥砂浆三角找■干层i£S--------箱身底板希身混期土纭4其结构示意图如下：3.防水卷材施工技术要求（1）防水卷材粘贴密实，表面平整，无歪斜、无褶皱、鼓泡、接口不严或边缘翘起现象。（2）为保证防水卷材和防水涂料的施工质量，混凝土面和防水材料，铺装面基层必须平整、干净、湿润、无凹凸、无不平浮灰、油污、蜂窝及麻面。（3）框架桥涵沉降缝断面应竖直、平整、上下不得有交错，填料应填塞密实，保证不出现间断、空鼓和漏水现象。（4）涵顶防水卷材应从涵顶阳角处往下延伸不少于50cm。（5）防水卷材纵向宜整长铺设，当防水卷材进行搭接时，若需要纵向搭接，纵向搭接接头应错开，搭接宽度不小于10cm。铺贴时，应用刮板防水■层、保护层布詈立面示意粧架砸防水层布置描肝面示倉團5将防水卷材推压平整，并使防水卷材的边缘和搭接处无翘起，其他不分无空鼓。4、防水涂料技术要求涂刷防水涂料时基层应干燥。基层干燥的鉴别方法一般可平经验、肉眼观察，也可用一米见方的塑料布覆...
