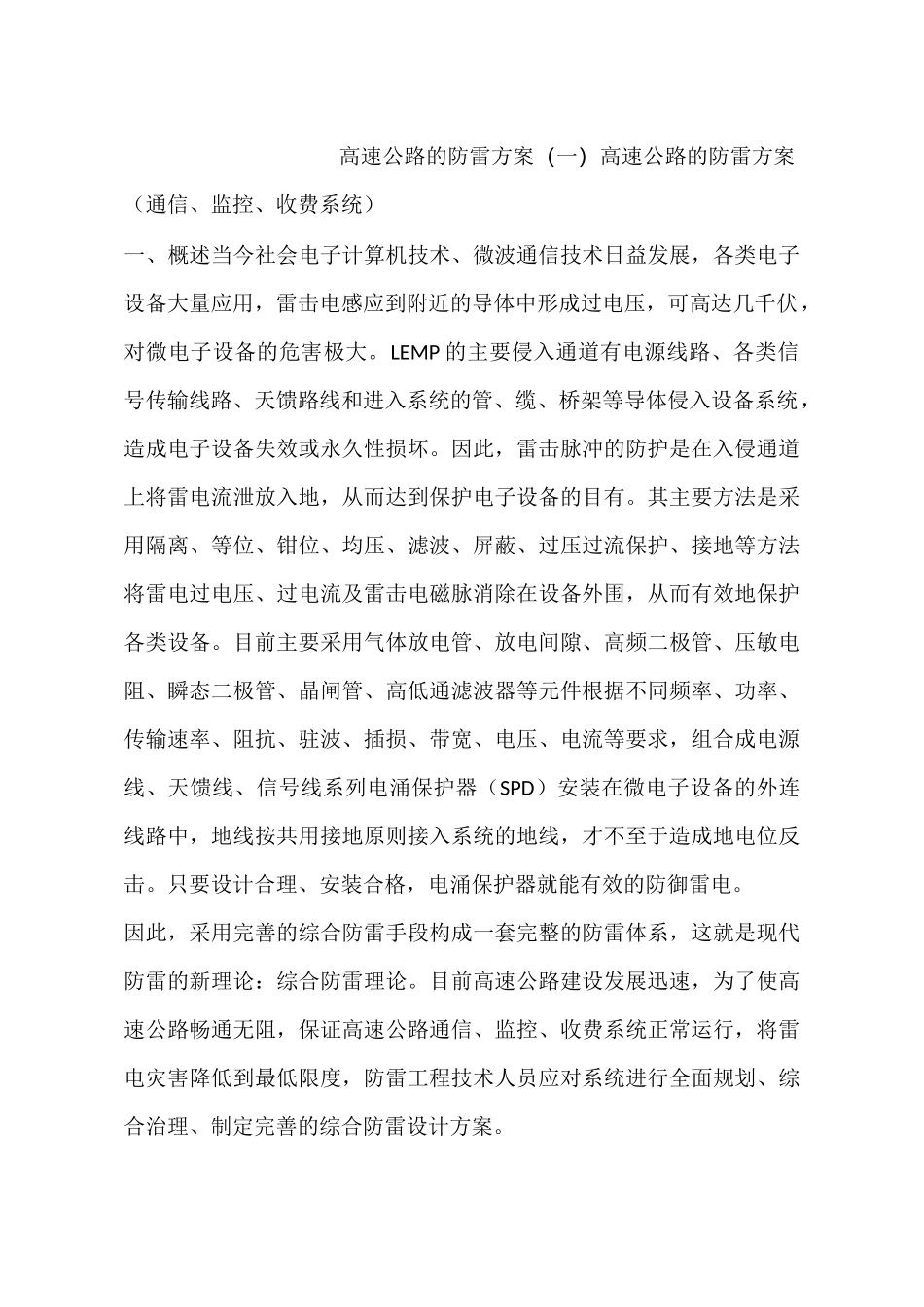

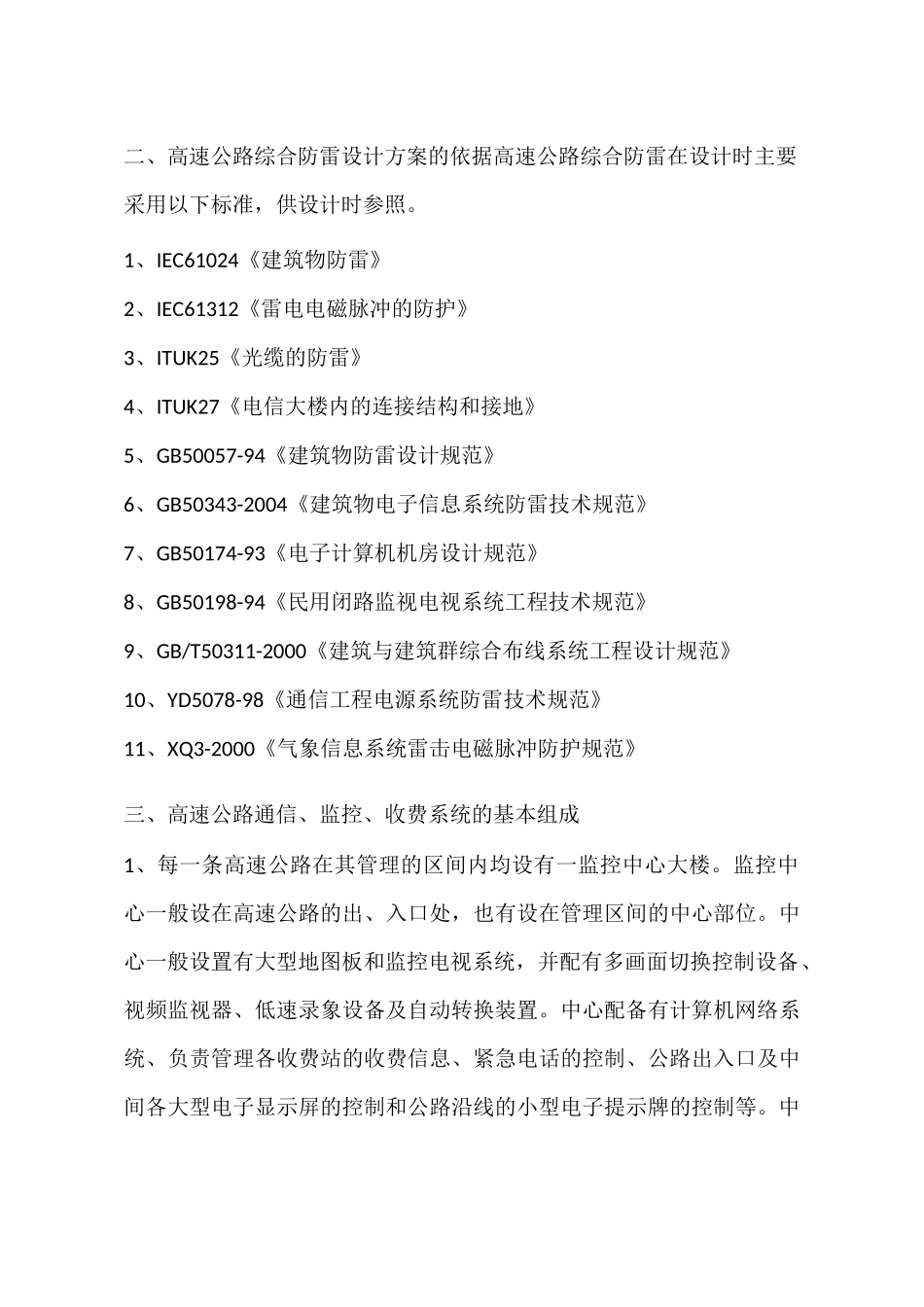

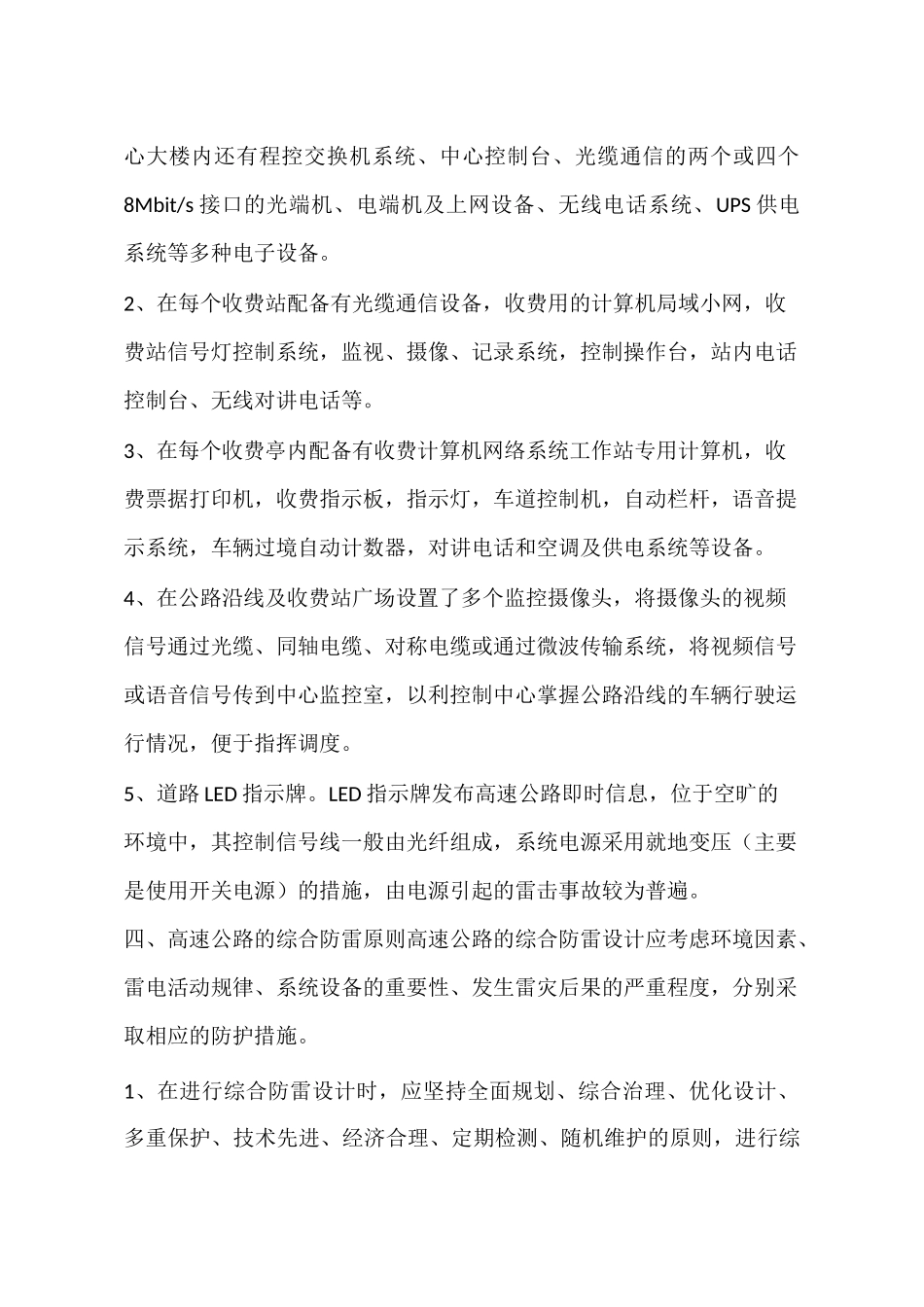

高速公路的防雷方案（一）高速公路的防雷方案（通信、监控、收费系统）一、概述当今社会电子计算机技术、微波通信技术日益发展，各类电子设备大量应用，雷击电感应到附近的导体中形成过电压，可高达几千伏，对微电子设备的危害极大。LEMP的主要侵入通道有电源线路、各类信号传输线路、天馈路线和进入系统的管、缆、桥架等导体侵入设备系统，造成电子设备失效或永久性损坏。因此，雷击脉冲的防护是在入侵通道上将雷电流泄放入地，从而达到保护电子设备的目有。其主要方法是采用隔离、等位、钳位、均压、滤波、屏蔽、过压过流保护、接地等方法将雷电过电压、过电流及雷击电磁脉消除在设备外围，从而有效地保护各类设备。目前主要采用气体放电管、放电间隙、高频二极管、压敏电阻、瞬态二极管、晶闸管、高低通滤波器等元件根据不同频率、功率、传输速率、阻抗、驻波、插损、带宽、电压、电流等要求，组合成电源线、天馈线、信号线系列电涌保护器（SPD）安装在微电子设备的外连线路中，地线按共用接地原则接入系统的地线，才不至于造成地电位反击。只要设计合理、安装合格，电涌保护器就能有效的防御雷电。因此，采用完善的综合防雷手段构成一套完整的防雷体系，这就是现代防雷的新理论：综合防雷理论。目前高速公路建设发展迅速，为了使高速公路畅通无阻，保证高速公路通信、监控、收费系统正常运行，将雷电灾害降低到最低限度，防雷工程技术人员应对系统进行全面规划、综合治理、制定完善的综合防雷设计方案。二、高速公路综合防雷设计方案的依据高速公路综合防雷在设计时主要采用以下标准，供设计时参照。1、IEC61024《建筑物防雷》2、IEC61312《雷电电磁脉冲的防护》3、ITUK25《光缆的防雷》4、ITUK27《电信大楼内的连接结构和接地》5、GB50057-94《建筑物防雷设计规范》6、GB50343-2004《建筑物电子信息系统防雷技术规范》7、GB50174-93《电子计算机机房设计规范》8、GB50198-94《民用闭路监视电视系统工程技术规范》9、GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》10、YD5078-98《通信工程电源系统防雷技术规范》11、XQ3-2000《气象信息系统雷击电磁脉冲防护规范》三、高速公路通信、监控、收费系统的基本组成1、每一条高速公路在其管理的区间内均设有一监控中心大楼。监控中心一般设在高速公路的出、入口处，也有设在管理区间的中心部位。中心一般设置有大型地图板和监控电视系统，并配有多画面切换控制设备、视频监视器、低速录象设备及自动转换装置。中心配备有计算机网络系统、负责管理各收费站的收费信息、紧急电话的控制、公路出入口及中间各大型电子显示屏的控制和公路沿线的小型电子提示牌的控制等。中心大楼内还有程控交换机系统、中心控制台、光缆通信的两个或四个8Mbit/s接口的光端机、电端机及上网设备、无线电话系统、UPS供电系统等多种电子设备。2、在每个收费站配备有光缆通信设备，收费用的计算机局域小网，收费站信号灯控制系统，监视、摄像、记录系统，控制操作台，站内电话控制台、无线对讲电话等。3、在每个收费亭内配备有收费计算机网络系统工作站专用计算机，收费票据打印机，收费指示板，指示灯，车道控制机，自动栏杆，语音提示系统，车辆过境自动计数器，对讲电话和空调及供电系统等设备。4、在公路沿线及收费站广场设置了多个监控摄像头，将摄像头的视频信号通过光缆、同轴电缆、对称电缆或通过微波传输系统，将视频信号或语音信号传到中心监控室，以利控制中心掌握公路沿线的车辆行驶运行情况，便于指挥调度。5、道路LED指示牌。LED指示牌发布高速公路即时信息，位于空旷的环境中，其控制信号线一般由光纤组成，系统电源采用就地变压（主要是使用开关电源）的措施，由电源引起的雷击事故较为普遍。四、高速公路的综合防雷原则高速公路的综合防雷设计应考虑环境因素、雷电活动规律、系统设备的重要性、发生雷灾后果的严重程度，分别采取相应的防护措施。1、在进行综合防雷设计时，应坚持全面规划、综合治理、优化设计、多重保护、技术先进、经济合理、定期检测、随机维护的原则，进行综合设计及维护。2、高速公路综合防雷系统的防雷设计应...
