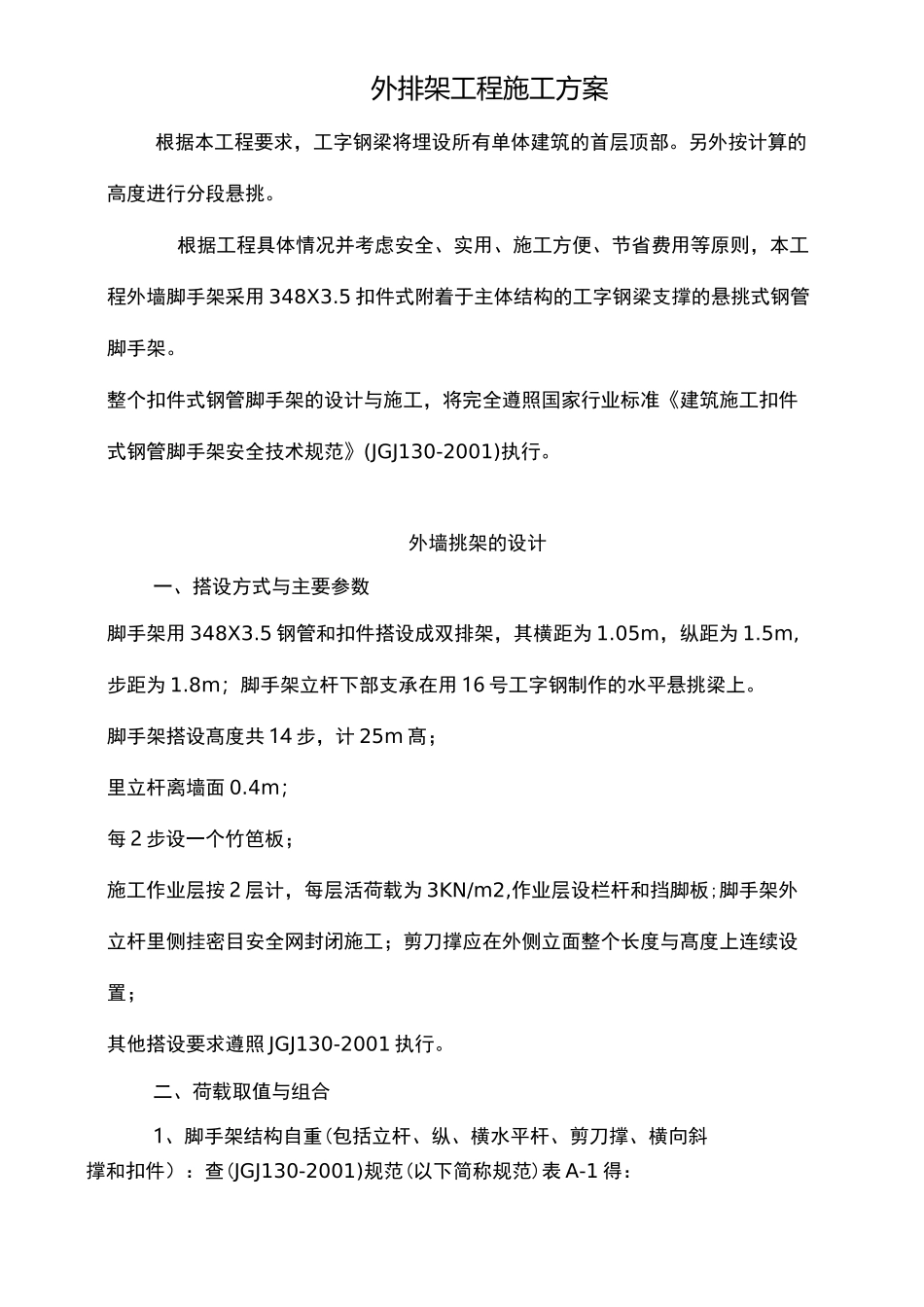

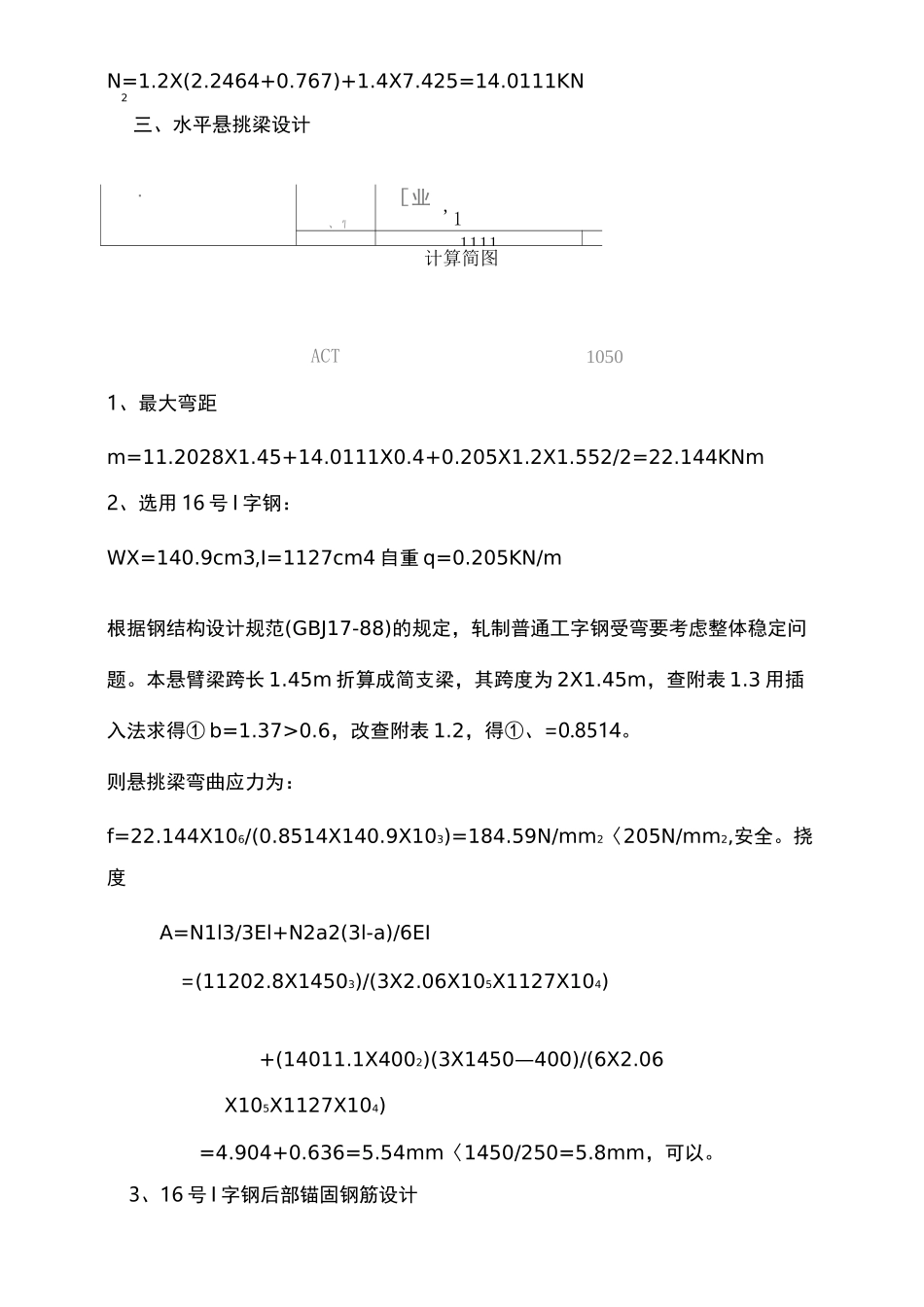

外排架工程施工方案根据本工程要求，工字钢梁将埋设所有单体建筑的首层顶部。另外按计算的高度进行分段悬挑。根据工程具体情况并考虑安全、实用、施工方便、节省费用等原则，本工程外墙脚手架采用348X3.5扣件式附着于主体结构的工字钢梁支撑的悬挑式钢管脚手架。整个扣件式钢管脚手架的设计与施工，将完全遵照国家行业标准《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)执行。外墙挑架的设计一、搭设方式与主要参数脚手架用348X3.5钢管和扣件搭设成双排架，其横距为1.05m，纵距为1.5m,步距为1.8m；脚手架立杆下部支承在用16号工字钢制作的水平悬挑梁上。脚手架搭设髙度共14步，计25m髙；里立杆离墙面0.4m；每2步设一个竹笆板；施工作业层按2层计，每层活荷载为3KN/m2,作业层设栏杆和挡脚板;脚手架外立杆里侧挂密目安全网封闭施工；剪刀撑应在外侧立面整个长度与髙度上连续设置；其他搭设要求遵照JGJ130-2001执行。二、荷载取值与组合1、脚手架结构自重(包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件）：查(JGJ130-2001)规范(以下简称规范)表A-1得：N=25X0.1248=3.12KNG1K2、构、配件自重a.外立杆(a)竹笆板，按2步设一层计，共5层，单位荷重按0.10KN/m2计:N=(5X1.05X1.5X0.10)/2=0.3938KNG2K-1(b)栏杆、挡脚板(挡脚板按三层计)查表4.2.1-2N=3X0.14X1.5+2X2X1.5X0.0384+2X2X0.0132=0.9132KNG2K-2(c)安全网N=25X1.5X0.01=0.375KNG2K-3(d)合计N=0.3938+0.9132+0.375=1.682KNG2Kb.内立杆(a)竹笆板N=5X1.05X1.5X0.10/2+0.3X1.5X2X0.10=0.4838KNG2K-1(b)纵向横杆(搁置悬挑部分的竹笆板用)N=2X2X1.5X0.0384+2X2X0.0132=0.2832KNG2K-2(c)合计N=0.4838+0.2832=0.7670KNG2K3、施工荷载外立杆N=2X1.5X1.05X3/2=4.725KNQK里立杆N=4.725+0.3X1.5X2X3=7.425KNQK4、垂直荷载组合c.外立杆N=1.2X(2.2462+1.577)+1.4X4.725=11.2031KN1d.里立杆N=1.2X(2.2464+0.767)+1.4X7.425=14.0111KN2三、水平悬挑梁设计■［业、'\'11•1111计算简图1、最大弯距m=11.2028X1.45+14.0111X0.4+0.205X1.2X1.552/2=22.144KNm2、选用16号I字钢：WX=140.9cm3,I=1127cm4自重q=0.205KN/m根据钢结构设计规范(GBJ17-88)的规定，轧制普通工字钢受弯要考虑整体稳定问题。本悬臂梁跨长1.45m折算成简支梁，其跨度为2X1.45m，查附表1.3用插入法求得①b=1.37>0.6，改查附表1.2，得①、=0.8514。则悬挑梁弯曲应力为：f=22.144X106/(0.8514X140.9X103)=184.59N/mm2〈205N/mm2,安全。挠度A=N1l3/3El+N2a2(3l-a)/6EI=(11202.8X14503)/(3X2.06X105X1127X104)+(14011.1X4002)(3X1450—400)/(6X2.06X105X1127X104)=4.904+0.636=5.54mm〈1450/250=5.8mm，可以。3、16号I字钢后部锚固钢筋设计ACT1050N=22.144/1.4=15.817KN3锚筋选用316圆钢，吊环拉力(设计值)为：6=15.817X103/(2X0.785X162)=39.35N/mm2小于吊环控制应力50N/mm2。安全。4、结论当挑梁用16号I字钢，可不必设置拉索，也不必下部设撑杆，其强度与挠度均满足规范要求。四、立杆强度及稳定性计算1、按无风载考虑，立杆最大垂直力为14.011KN立杆步距1.8m立杆计算长度l=1.155X1.5X250=433.125cm0则细长比入=312/1.58=197.5查附录C,d=0.185立杆轴向压应力f=14011/(0.185X489)=154.88N/mm2<205N/mm2,安全2、考虑风荷载时地区基本风压值w=0.5KN/tf，髙度变化系数为2.2176(B类)。0作用在脚手架的水平风荷载标准值：w=0.7X0.5X2.2176X(1.3X0.5445)=0.3296KN/mk二112.87+37.52二150.39N//mm2由风荷载设计值产生的立杆段弯矩MwM=0.85X1.4X0.3296X1.5X1.82/10=0.1906KNMw组合风载时，立杆轴向力NN=1.2X(2.2462+1.577)+0.85X1.4X4.725=10.211KN综合应力10.211x1030.1906x106+0.185x4895.08x103连墙件设计按照常规的做法连墙件二端分别用一个扣件与立杆和墙体埋件连接，按照规范公式进行多次试算，一个扣件所传递轴向力设计值均大于一个直角扣件、旋转扣件的抗滑承载力设计值8KN,故决定采用2个扣件进行连接，即连墙杆一侧分别与里、外立杆同时连接，另一侧在建筑物的内、外墙面各加两只直角扣件扣紧，或者在建筑物上预埋钢板，在预埋钢板上焊上一短钢管，通过两只旋转扣件与连墙件连...
