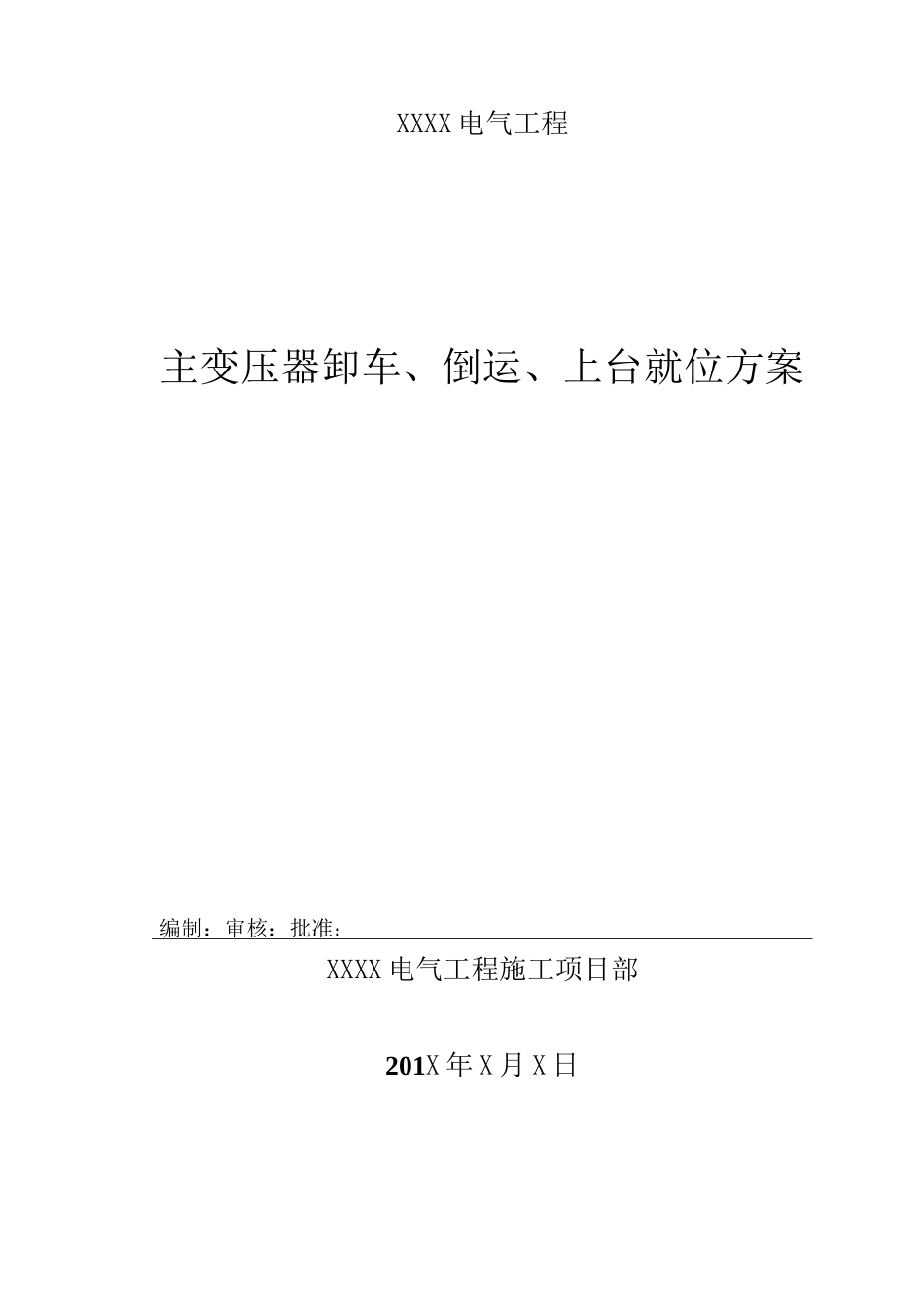

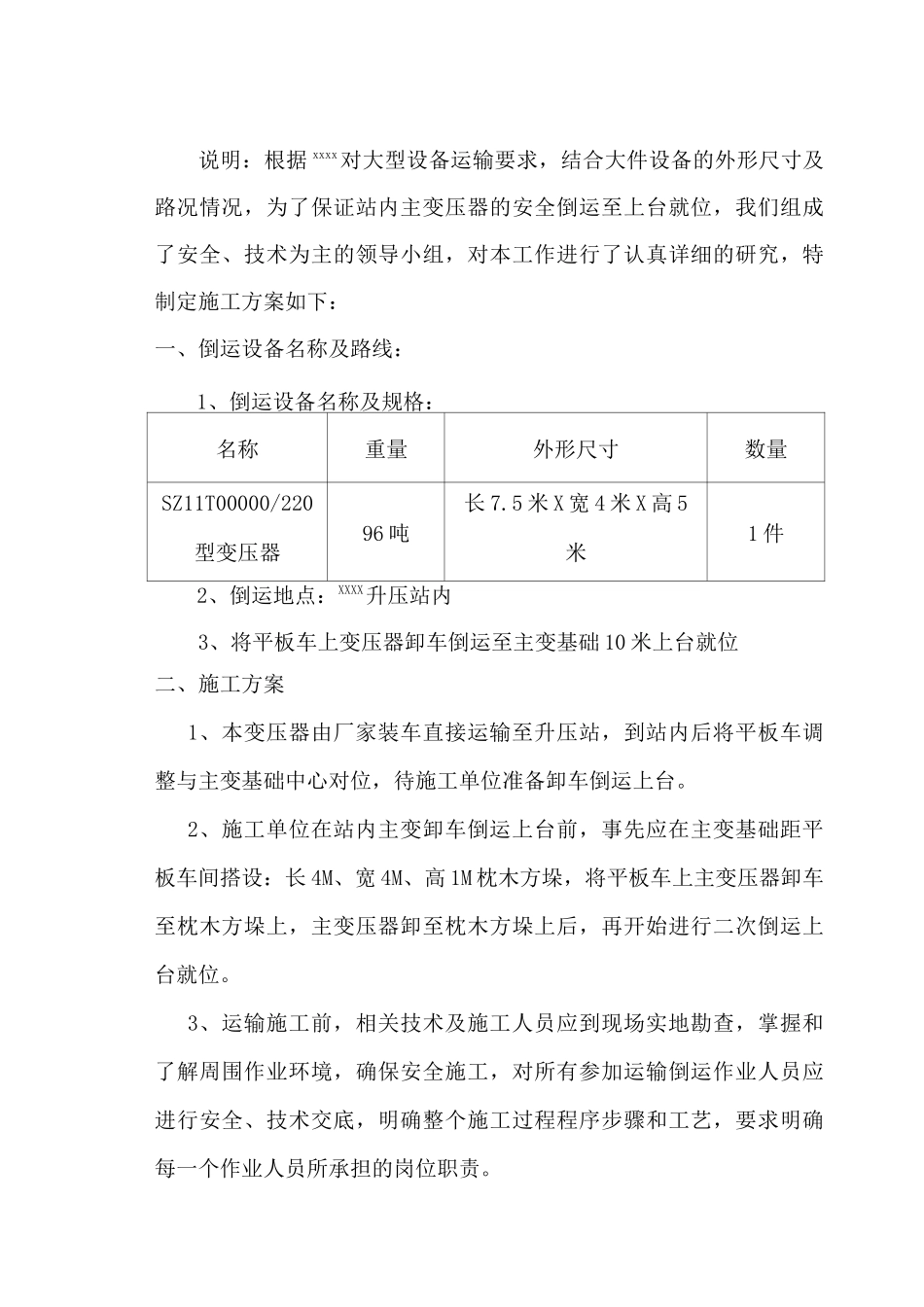

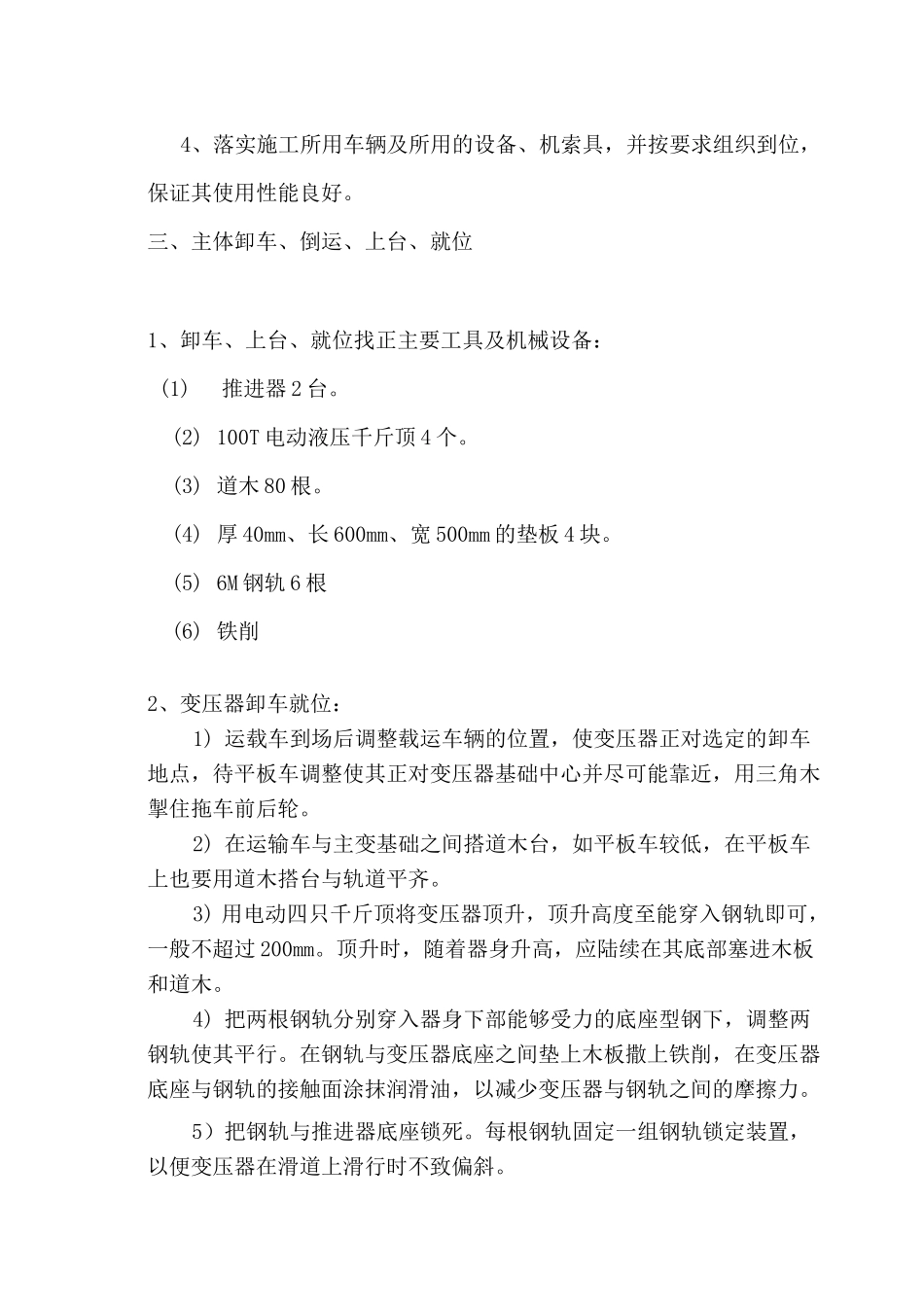

XXXX电气工程主变压器卸车、倒运、上台就位方案编制:审核:批准:XXXX电气工程施工项目部201X年X月X日说明:根据xxxx对大型设备运输要求,结合大件设备的外形尺寸及路况情况,为了保证站内主变压器的安全倒运至上台就位,我们组成了安全、技术为主的领导小组,对本工作进行了认真详细的研究,特制定施工方案如下:一、倒运设备名称及路线:1、倒运设备名称及规格:名称重量外形尺寸数量SZ11T00000/220型变压器96吨长7.5米X宽4米X高5米1件2、倒运地点:XXXX升压站内3、将平板车上变压器卸车倒运至主变基础10米上台就位二、施工方案1、本变压器由厂家装车直接运输至升压站,到站内后将平板车调整与主变基础中心对位,待施工单位准备卸车倒运上台。2、施工单位在站内主变卸车倒运上台前,事先应在主变基础距平板车间搭设:长4M、宽4M、高1M枕木方垛,将平板车上主变压器卸车至枕木方垛上,主变压器卸至枕木方垛上后,再开始进行二次倒运上台就位。3、运输施工前,相关技术及施工人员应到现场实地勘查,掌握和了解周围作业环境,确保安全施工,对所有参加运输倒运作业人员应进行安全、技术交底,明确整个施工过程程序步骤和工艺,要求明确每一个作业人员所承担的岗位职责。4、落实施工所用车辆及所用的设备、机索具,并按要求组织到位,保证其使用性能良好。三、主体卸车、倒运、上台、就位1、卸车、上台、就位找正主要工具及机械设备:(1)推进器2台。(2)100T电动液压千斤顶4个。(3)道木80根。(4)厚40mm、长600mm、宽500mm的垫板4块。(5)6M钢轨6根(6)铁削2、变压器卸车就位:1)运载车到场后调整载运车辆的位置,使变压器正对选定的卸车地点,待平板车调整使其正对变压器基础中心并尽可能靠近,用三角木掣住拖车前后轮。2)在运输车与主变基础之间搭道木台,如平板车较低,在平板车上也要用道木搭台与轨道平齐。3)用电动四只千斤顶将变压器顶升,顶升高度至能穿入钢轨即可,一般不超过200mm。顶升时,随着器身升高,应陆续在其底部塞进木板和道木。4)把两根钢轨分别穿入器身下部能够受力的底座型钢下,调整两钢轨使其平行。在钢轨与变压器底座之间垫上木板撒上铁削,在变压器底座与钢轨的接触面涂抹润滑油,以减少变压器与钢轨之间的摩擦力。5)把钢轨与推进器底座锁死。每根钢轨固定一组钢轨锁定装置,以便变压器在滑道上滑行时不致偏斜。6)固定千斤顶在钢轨锁定装置上,将行程头垫入的垫木顶紧在变压器受力型钢上,使用倒运选用水平滑动法:用千斤顶将变压器顶起加铺道木,穿钢轨,用助推器一头连接预设的固定点,另一头连接变压器底托,开动泵站,将变压器水平滑移到指定位置。7)当变压器推动到基础台上后,变压器与底座找正后,再将变压器用液压千斤顶顶起,撤出钢轨和枕木,将变压器落下,紧固螺丝,就位找正。3、变压器卸车就位示意图如下:四、运输管理人员机构表序号名称姓名1项目经理XXX2专工XXX3安全员XXX4质检员XXX5施工队长XXX五、作业流程:运输工艺流程六、安全保证措施:1、组织措施:(1)成立以项目经理为组长的安全生产领导小组,并建立安全管理保证体系。(2)经现场勘察,结合实际工作环境,组织安全法规及安全操作规程的学习,提高施工人员的安全作业意识,牢固树立“安全第一”的思想,确保主变压器安全无误上台就位。2、安全管理制度:(1)进行安全技术交底:落实安全岗位责任制,做到有章可循。根据运输及现场吊装作业实际情况,各级领导要亲自逐级进行安全措施交底工作。(2)班前检查制:专业责任师必须督促和检查各工序机械设备、辅助设备及人员的安全防护措施是否进行了检查和落实,确保机械设备处于完好状态。(3)定期检查与隐患整改制:项目经理部对运输任务的车辆都要组织安全检查,对查出的安全隐患必须制定措施,定时间、定人员整改,并做好安全隐患整改逐项记录。(4)持证上岗制:运输车辆、起重机械及特殊工种人员必须持有上岗操作证,严禁无证上岗。3、安全技术措施:(1)变压器就位作业前要做好技术交底工作,施工人员必须做到五个明确,即工作任务明确,施工方法明确,施工作业步骤明确,自身职责明确,安全注意事项明确。(2)变压器装就位作...
