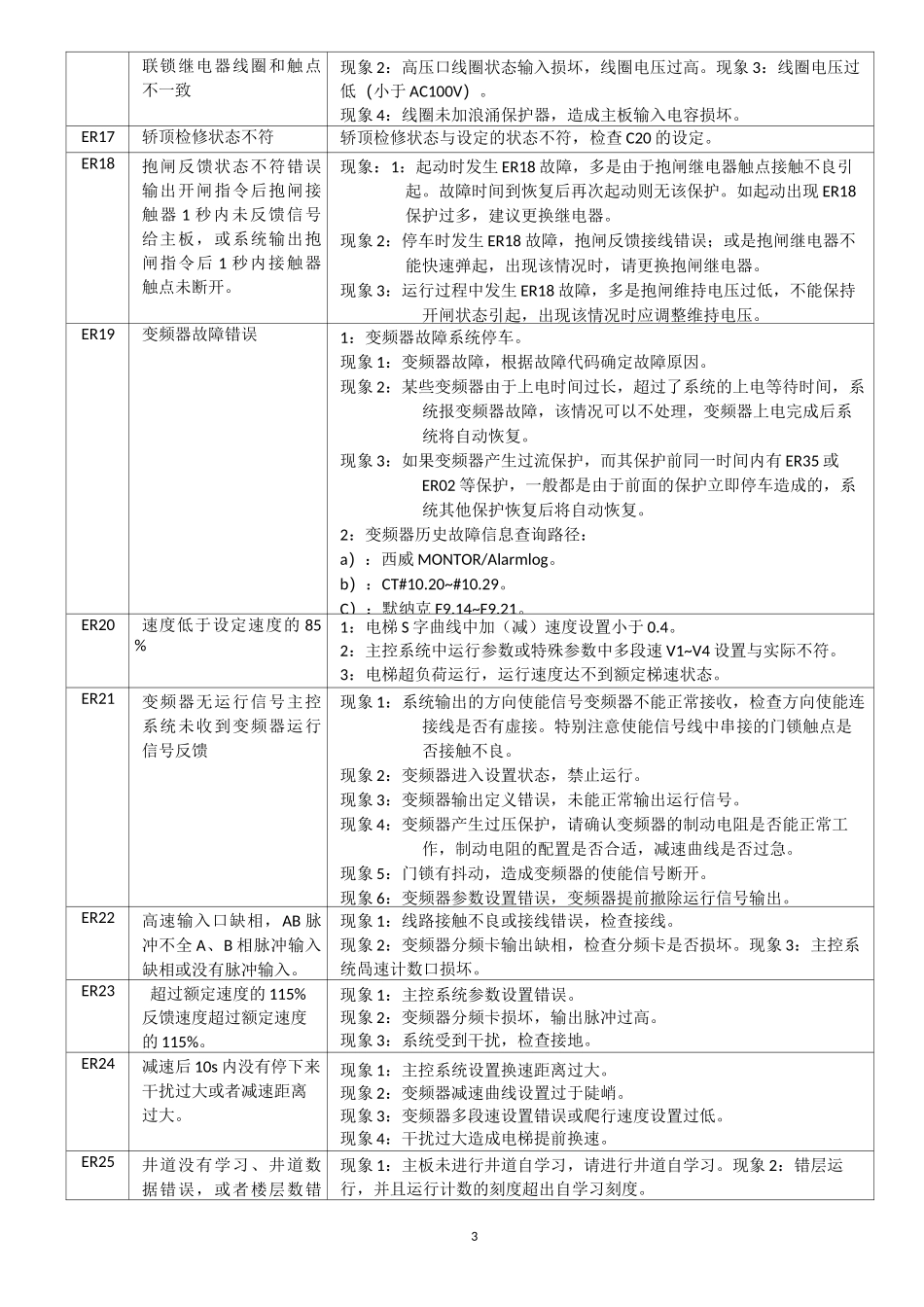

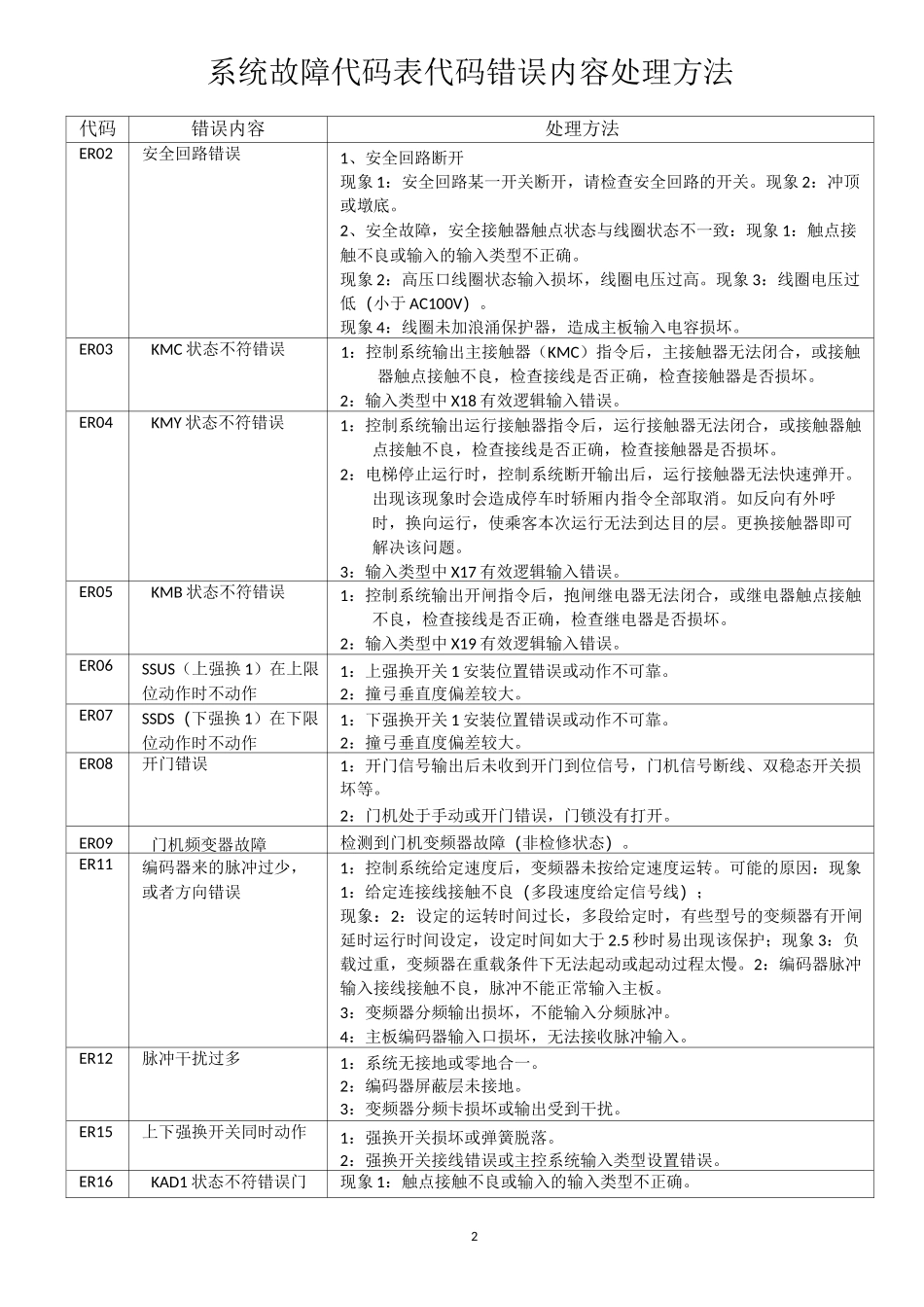

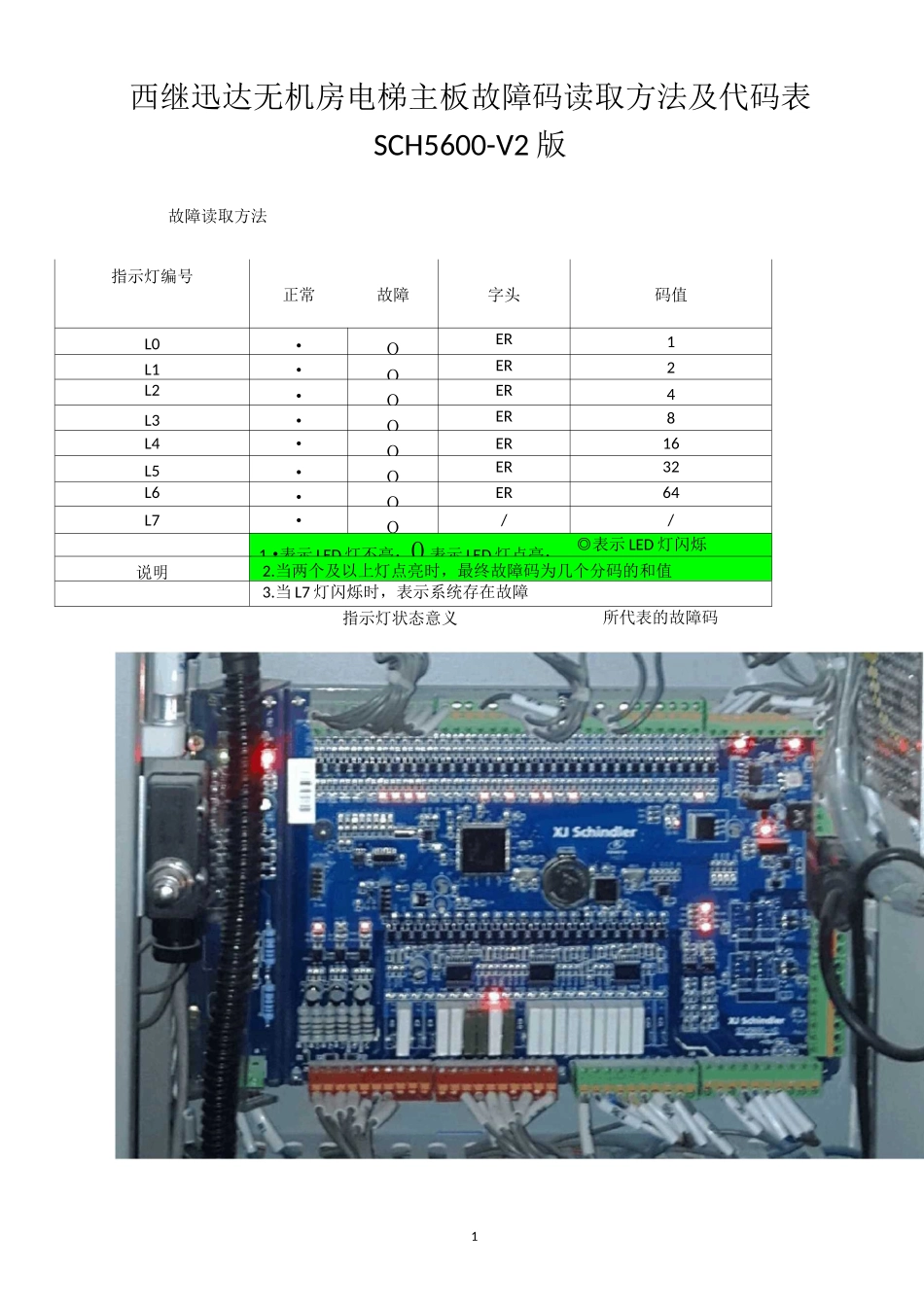

1西继迅达无机房电梯主板故障码读取方法及代码表SCH5600-V2版故障读取方法指示灯编号正常故障字头码值L0•oER1L1•oER2L2•oER4L3•oER8L4•oER16L5•oER32L6•oER64L7•o//1.•表示LED灯不亮；O表示LED灯点亮；◎表示LED灯闪烁说明2.当两个及以上灯点亮时，最终故障码为几个分码的和值3.当L7灯闪烁时，表示系统存在故障指示灯状态意义所代表的故障码2系统故障代码表代码错误内容处理方法代码错误内容处理方法ER02安全回路错误1、安全回路断开现象1：安全回路某一开关断开，请检查安全回路的开关。现象2：冲顶或墩底。2、安全故障，安全接触器触点状态与线圈状态不一致：现象1：触点接触不良或输入的输入类型不正确。现象2：高压口线圈状态输入损坏，线圈电压过高。现象3：线圈电压过低（小于AC100V）。现象4：线圈未加浪涌保护器，造成主板输入电容损坏。ER03KMC状态不符错误1：控制系统输出主接触器（KMC）指令后，主接触器无法闭合，或接触器触点接触不良，检查接线是否正确，检查接触器是否损坏。2：输入类型中X18有效逻辑输入错误。ER04KMY状态不符错误1：控制系统输出运行接触器指令后，运行接触器无法闭合，或接触器触点接触不良，检查接线是否正确，检查接触器是否损坏。2：电梯停止运行时，控制系统断开输出后，运行接触器无法快速弹开。出现该现象时会造成停车时轿厢内指令全部取消。如反向有外呼时，换向运行，使乘客本次运行无法到达目的层。更换接触器即可解决该问题。3：输入类型中X17有效逻辑输入错误。ER05KMB状态不符错误1：控制系统输出开闸指令后，抱闸继电器无法闭合，或继电器触点接触不良，检查接线是否正确，检查继电器是否损坏。2：输入类型中X19有效逻辑输入错误。ER06SSUS（上强换1）在上限位动作时不动作1：上强换开关1安装位置错误或动作不可靠。2：撞弓垂直度偏差较大。ER07SSDS（下强换1）在下限位动作时不动作1：下强换开关1安装位置错误或动作不可靠。2：撞弓垂直度偏差较大。ER08开门错误1：开门信号输出后未收到开门到位信号，门机信号断线、双稳态开关损坏等。2：门机处于手动或开门错误，门锁没有打开。ER09门机频变器故障检测到门机变频器故障（非检修状态）。ER11编码器来的脉冲过少，或者方向错误1：控制系统给定速度后，变频器未按给定速度运转。可能的原因：现象1：给定连接线接触不良（多段速度给定信号线）；现象：2：设定的运转时间过长，多段给定时，有些型号的变频器有开闸延时运行时间设定，设定时间如大于2.5秒时易出现该保护；现象3：负载过重，变频器在重载条件下无法起动或起动过程太慢。2：编码器脉冲输入接线接触不良，脉冲不能正常输入主板。3：变频器分频输出损坏，不能输入分频脉冲。4：主板编码器输入口损坏，无法接收脉冲输入。ER12脉冲干扰过多1：系统无接地或零地合一。2：编码器屏蔽层未接地。3：变频器分频卡损坏或输出受到干扰。ER15上下强换开关同时动作1：强换开关损坏或弹簧脱落。2：强换开关接线错误或主控系统输入类型设置错误。ER16KAD1状态不符错误门现象1：触点接触不良或输入的输入类型不正确。3联锁继电器线圈和触点不一致现象2：高压口线圈状态输入损坏，线圈电压过高。现象3：线圈电压过低（小于AC100V）。现象4：线圈未加浪涌保护器，造成主板输入电容损坏。ER17轿顶检修状态不符轿顶检修状态与设定的状态不符，检查C20的设定。ER18抱闸反馈状态不符错误输出开闸指令后抱闸接触器1秒内未反馈信号给主板，或系统输出抱闸指令后1秒内接触器触点未断开。现象：1：起动时发生ER18故障，多是由于抱闸继电器触点接触不良引起。故障时间到恢复后再次起动则无该保护。如起动出现ER18保护过多，建议更换继电器。现象2：停车时发生ER18故障，抱闸反馈接线错误；或是抱闸继电器不能快速弹起，出现该情况时，请更换抱闸继电器。现象3：运行过程中发生ER18故障，多是抱闸维持电压过低，不能保持开闸状态引起，出现该情况时应调整维持电压。ER19变频器故障错误1：变频器故障系统停车。现象1：变频器故障，根据故障代码确定故障原因。现象2：某些变频器由于上电时间过长，超过了系统的上电等待时间，系统报变频器故...
