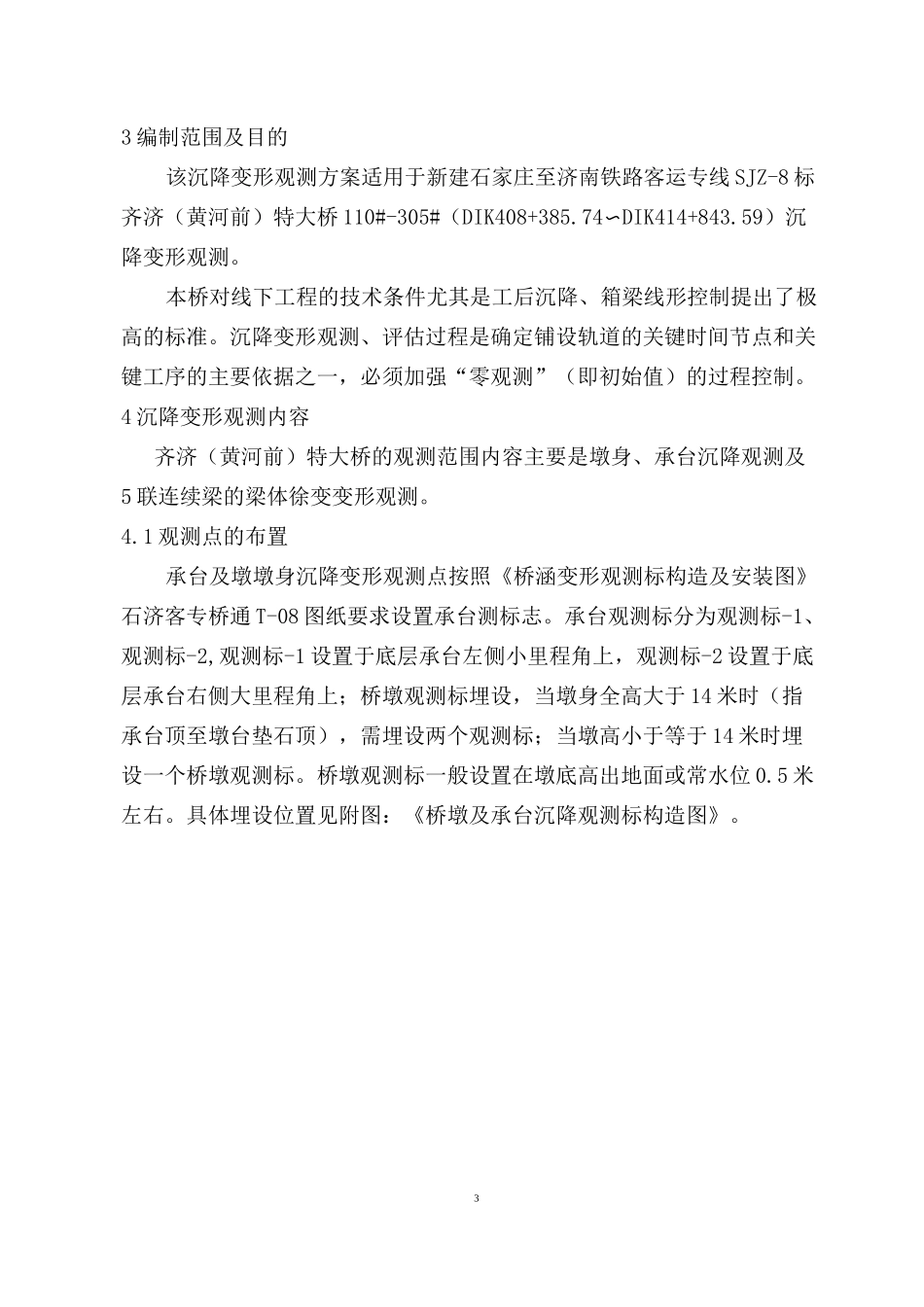

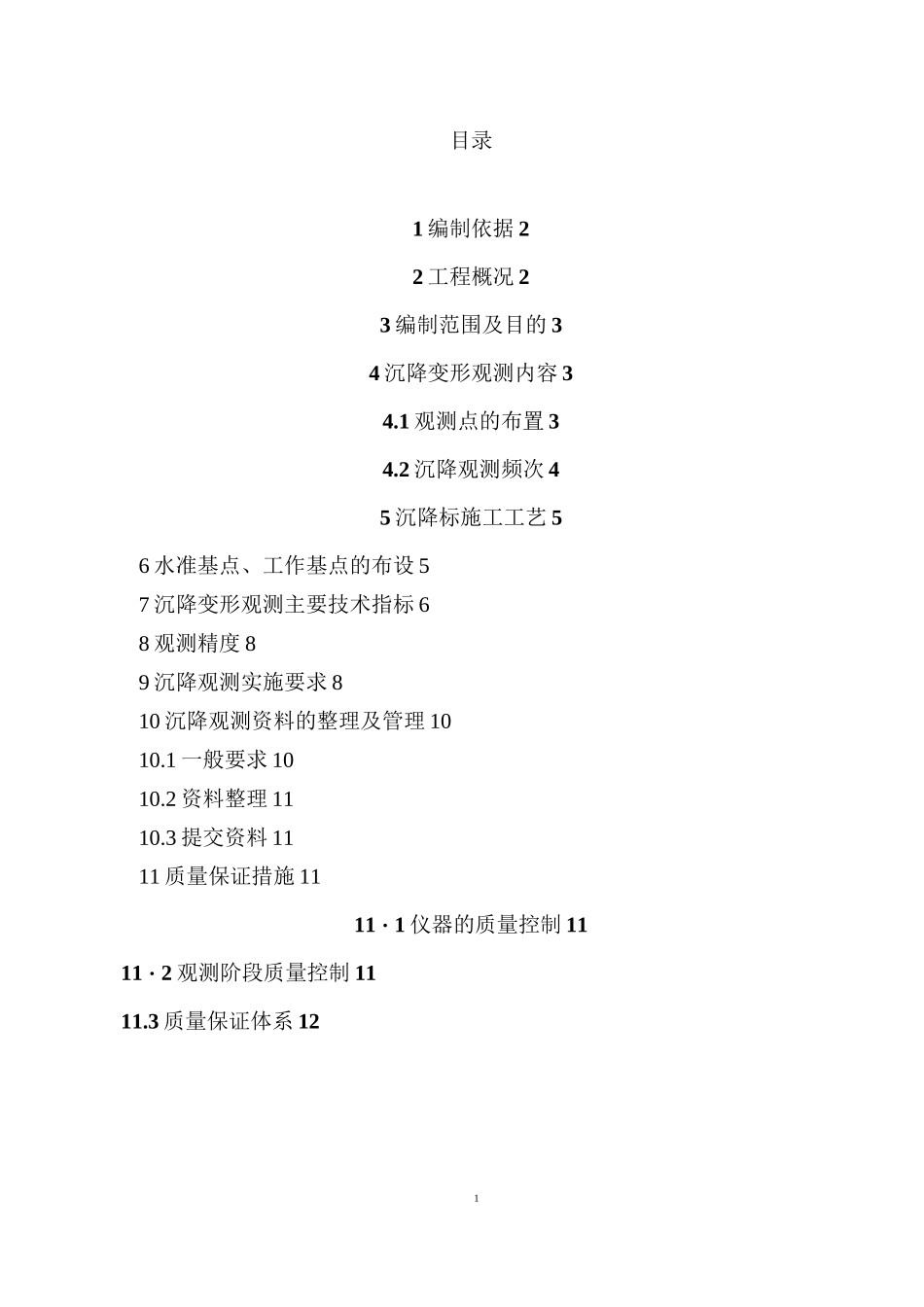

1目录1编制依据22工程概况23编制范围及目的34沉降变形观测内容34.1观测点的布置34.2沉降观测频次45沉降标施工工艺56水准基点、工作基点的布设57沉降变形观测主要技术指标68观测精度89沉降观测实施要求810沉降观测资料的整理及管理1010.1一般要求1010.2资料整理1110.3提交资料1111质量保证措施1111・1仪器的质量控制1111・2观测阶段质量控制1111.3质量保证体系12新建石家庄至济南铁路客运专线齐济特大桥沉降变形观测实施方案233编制范围及目的该沉降变形观测方案适用于新建石家庄至济南铁路客运专线SJZ-8标齐济（黄河前）特大桥110#-305#（DIK408+385.74〜DIK414+843.59）沉降变形观测。本桥对线下工程的技术条件尤其是工后沉降、箱梁线形控制提出了极高的标准。沉降变形观测、评估过程是确定铺设轨道的关键时间节点和关键工序的主要依据之一，必须加强“零观测”（即初始值）的过程控制。4沉降变形观测内容齐济（黄河前）特大桥的观测范围内容主要是墩身、承台沉降观测及5联连续梁的梁体徐变变形观测。4.1观测点的布置承台及墩墩身沉降变形观测点按照《桥涵变形观测标构造及安装图》石济客专桥通T-08图纸要求设置承台测标志。承台观测标分为观测标-1、观测标-2,观测标-1设置于底层承台左侧小里程角上，观测标-2设置于底层承台右侧大里程角上；桥墩观测标埋设，当墩身全高大于14米时（指承台顶至墩台垫石顶），需埋设两个观测标；当墩高小于等于14米时埋设一个桥墩观测标。桥墩观测标一般设置在墩底高出地面或常水位0.5米左右。具体埋设位置见附图：《桥墩及承台沉降观测标构造图》。44.2沉降观测频次每个墩身从承台施工后，就要进行首次沉降观测，以后根据下标要求的时间间隔进行观测。墩台沉降观测频次观测阶段观测频次备注观测期限观测周期墩台基础施工完成//设置观测点，进行首次观测墩台混凝土施工全程荷载变化前后1次或1次/周承台回填时，测点应移至墩身或墩顶，二者高程转换时的测量精度要求不应低于首次测量要求。预制架梁架梁前全程1次/周预制梁架设全程前后各1次架梁后除荷载变化观测夕卜，每15天应有一组观测。附属设施施工全程何载变化前后各1次或1次/周桥位施工桥梁制梁前全程1次/周上部结构施工中全程何载变化前后各1次或1次/周附属设施施工中全程何载变化前后各1次或1次/周架桥机（运梁车）通过全程前2次通过前后各1次，其后每1次/天，连续两天，其后1次/3天，连续3次，以后1次/周至少进行两次通过前后的观测桥梁主体工程完工~有砟轨道铺设前三6个月1次/周有砟轨道铺设期间全程1次/天有砟轨道铺设完成后24个月0~3个月1次/月工后沉降长期观测4-12个月1次/3个月13-24个月1次/6个月注：墩台沉降观测时，应同时记录结构荷载状态、环境温度及天气日照情况。55沉降标施工工艺1、承台沉降标预埋：在承台混凝土工程施工前，按图预埋在承台指定位置即可。2、墩身沉降观测标预埋：桥墩钢筋绑扎组装沉降标预埋件和标牌预埋件口盖上防尘盖利用墩身钢筋和锚固钢筋孔定位沉降标预埋件浇筑墩身砼拆除墩身模板拆除防尘盖安装连接接头利用接头锁紧块和连接接头稍钉固定连接接头拆除标牌贴膜墩身沉降标安装完成。6水准基点、工作基点的布设(1)水准基点的布设沉降监测网的建立、精度要求等应符合《客运专线有碴轨道铁路工程测量技术规定》、《高速铁路工程测量规范》(TB10601-2009)的要求。本段基准点是使用二等精密高程控制测量布设的水准点共13个，水准基点为设计院布设。(2)工作基点布设为满足沉降变形观测过程要求，在设计院提供的水准基点间进行工作基点加密，工作基点利用CPI、CPII点和加密四等导线点作为工作基点共43个，工作基点的间距沿线路纵向200m左右布设。工作基点埋设标准参照《客运专线有碴轨道铁路工程测量规定》中CPI级控制点埋设，基准网的观测按照国家二等水准施测。水准基点与工作基点布设示意图见图6.1；工作基点埋设示意图见图6.2。6图6.1水准基点与工作基点布设示意图注：1—盖；2—砖；3—素土；4—贫混凝土；5—冻土图图6.2工作基点埋设示意图（单位：mm）7沉降变形观测主要技术指标根据《客运专线有碴轨道铁路工程测量规定》及《国家一、二等水准测量规范》有...
