边坡支护脚手架专项施工方案VIP专享VIP免费

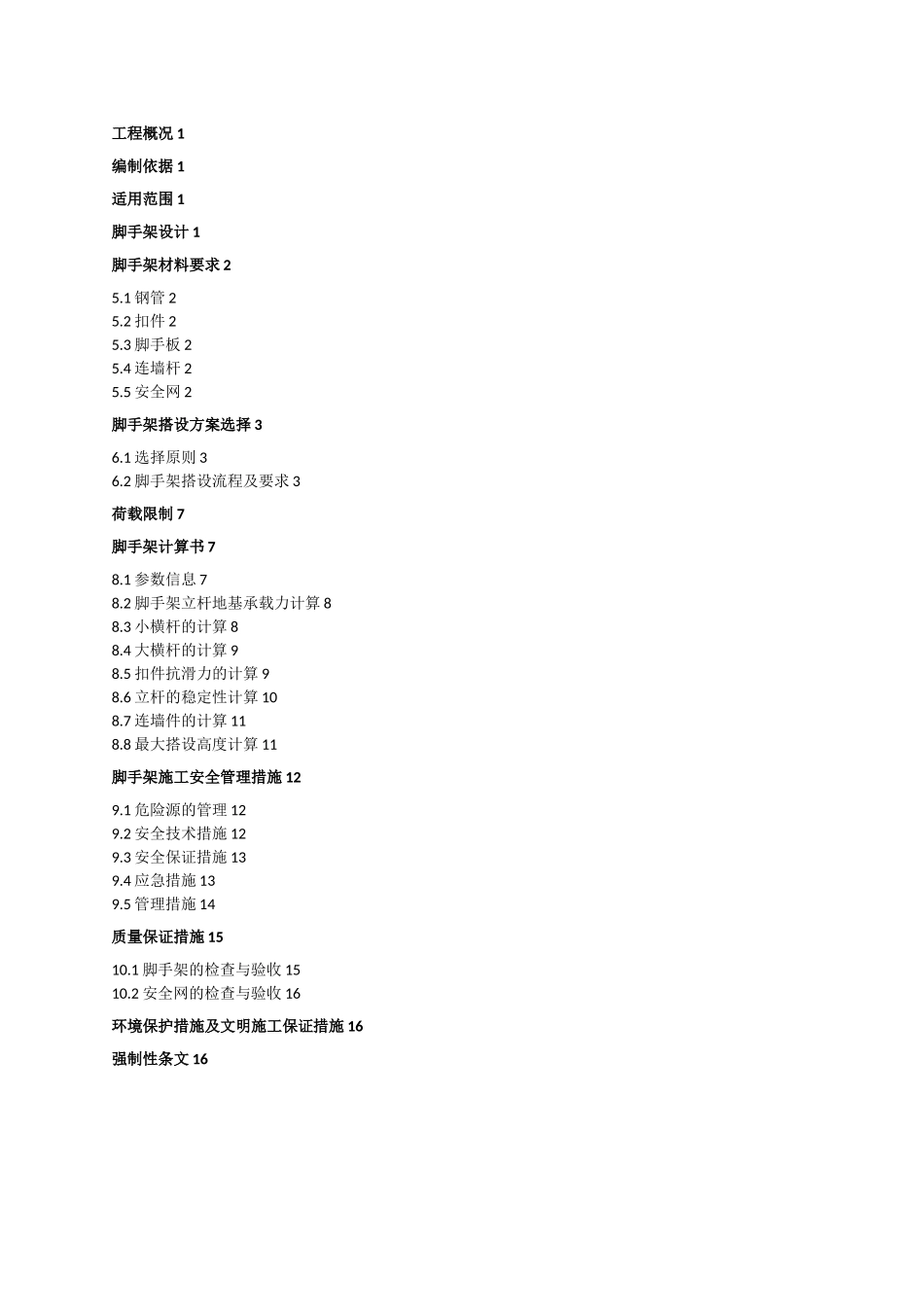

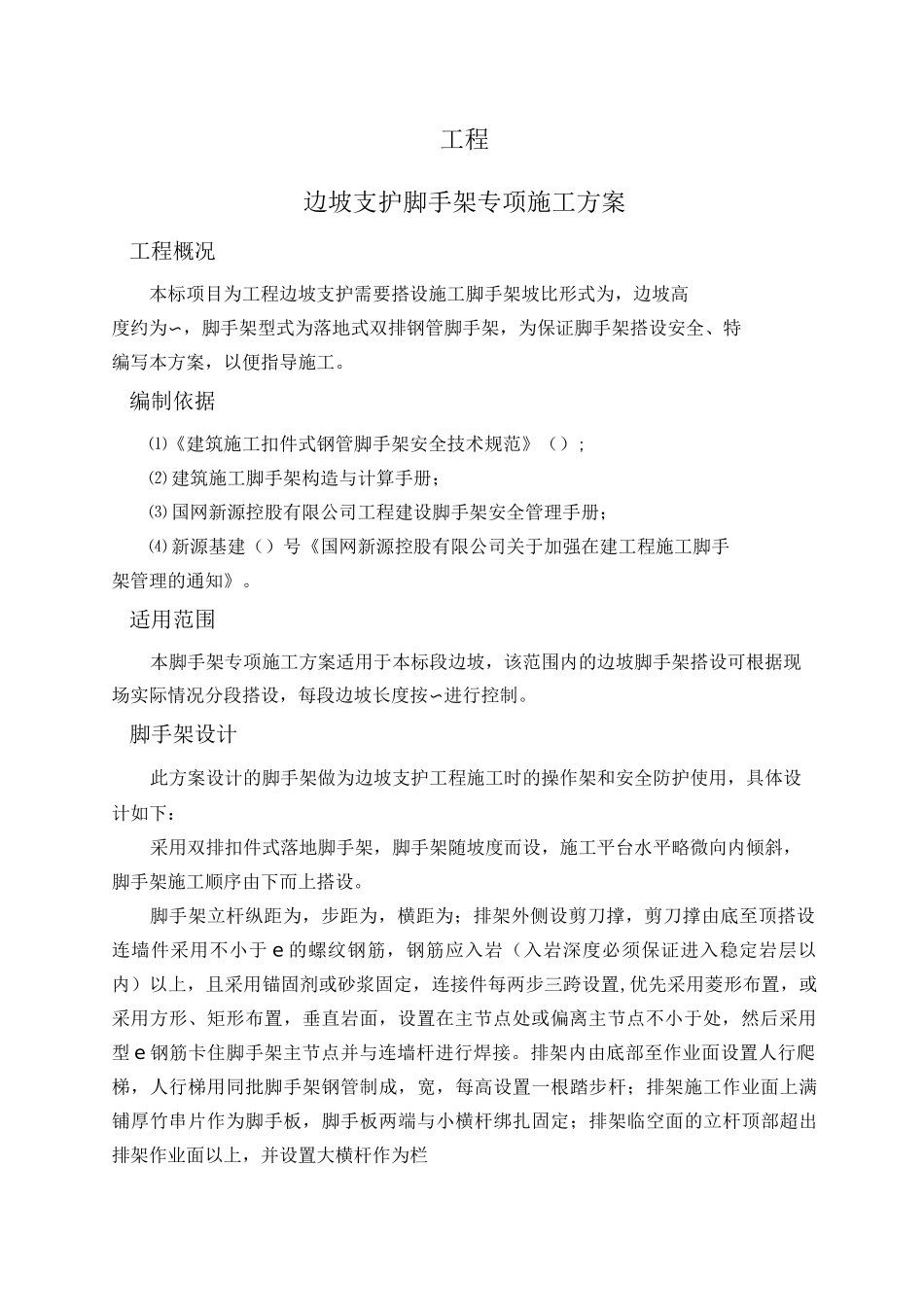

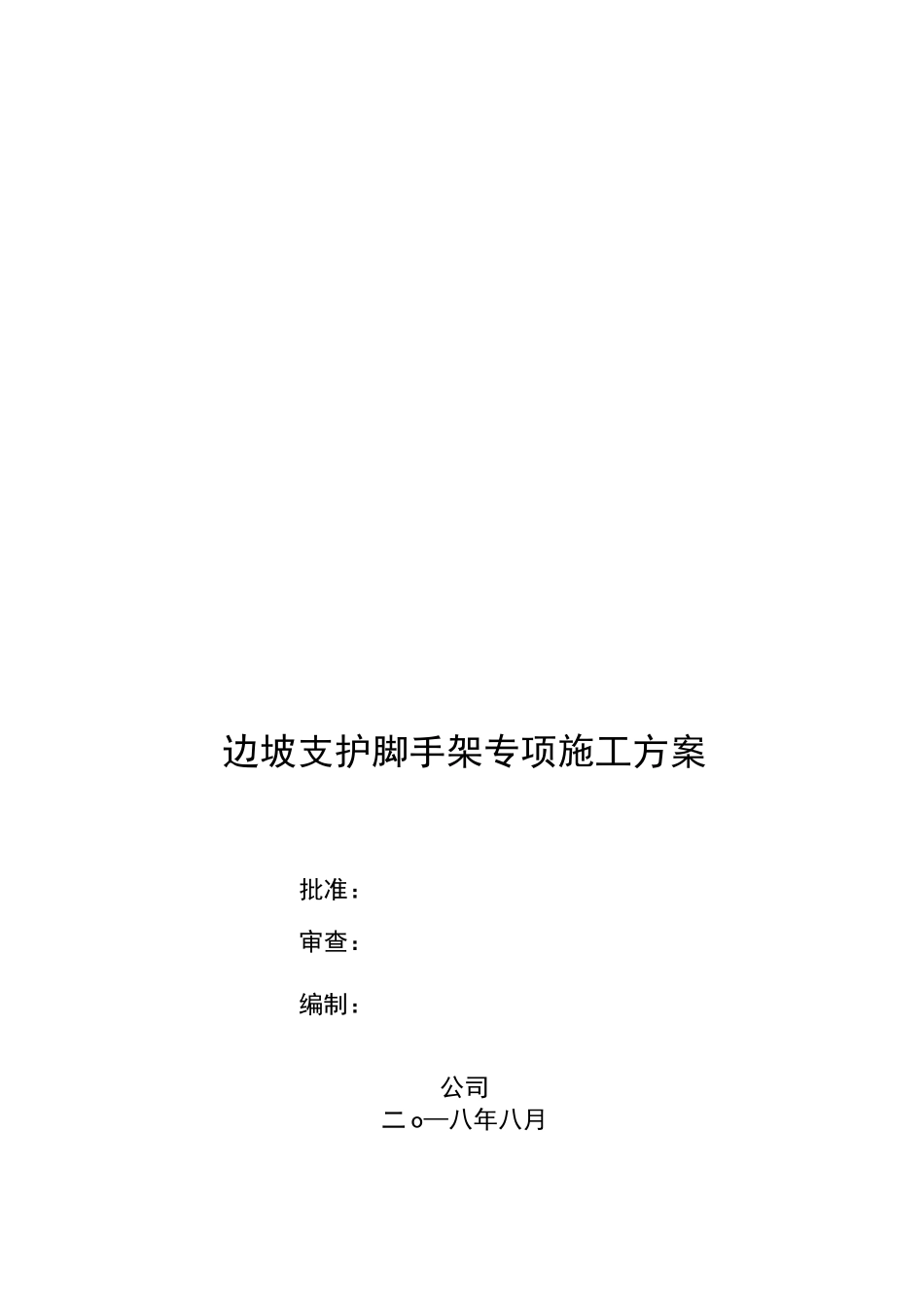

边坡支护脚手架专项施工方案批准：审查：编制：公司二o—八年八月工程概况1编制依据1适用范围1脚手架设计1脚手架材料要求25.1钢管25.2扣件25.3脚手板25.4连墙杆25.5安全网2脚手架搭设方案选择36.1选择原则36.2脚手架搭设流程及要求3荷载限制7脚手架计算书78.1参数信息78.2脚手架立杆地基承载力计算88.3小横杆的计算88.4大横杆的计算98.5扣件抗滑力的计算98.6立杆的稳定性计算108.7连墙件的计算118.8最大搭设高度计算11脚手架施工安全管理措施129.1危险源的管理129.2安全技术措施129.3安全保证措施139.4应急措施139.5管理措施14质量保证措施1510.1脚手架的检查与验收1510.2安全网的检查与验收16环境保护措施及文明施工保证措施16强制性条文16工程边坡支护脚手架专项施工方案工程概况本标项目为工程边坡支护需要搭设施工脚手架坡比形式为，边坡高度约为〜，脚手架型式为落地式双排钢管脚手架，为保证脚手架搭设安全、特编写本方案，以便指导施工。编制依据⑴《建筑施工扣件式钢管脚手架安全技术规范》（）;⑵建筑施工脚手架构造与计算手册；⑶国网新源控股有限公司工程建设脚手架安全管理手册；⑷新源基建（）号《国网新源控股有限公司关于加强在建工程施工脚手架管理的通知》。适用范围本脚手架专项施工方案适用于本标段边坡，该范围内的边坡脚手架搭设可根据现场实际情况分段搭设，每段边坡长度按〜进行控制。脚手架设计此方案设计的脚手架做为边坡支护工程施工时的操作架和安全防护使用，具体设计如下：采用双排扣件式落地脚手架，脚手架随坡度而设，施工平台水平略微向内倾斜，脚手架施工顺序由下而上搭设。脚手架立杆纵距为，步距为，横距为；排架外侧设剪刀撑，剪刀撑由底至顶搭设连墙件采用不小于e的螺纹钢筋，钢筋应入岩（入岩深度必须保证进入稳定岩层以内）以上，且采用锚固剂或砂浆固定，连接件每两步三跨设置,优先采用菱形布置，或采用方形、矩形布置，垂直岩面，设置在主节点处或偏离主节点不小于处，然后采用型e钢筋卡住脚手架主节点并与连墙杆进行焊接。排架内由底部至作业面设置人行爬梯，人行梯用同批脚手架钢管制成，宽，每高设置一根踏步杆；排架施工作业面上满铺厚竹串片作为脚手板，脚手板两端与小横杆绑扎固定；排架临空面的立杆顶部超出排架作业面以上，并设置大横杆作为栏杆封闭作业面，栏杆下部纵铺竹脚手板作为挡脚板。栏杆范围挂设密目网封闭。脚手架材料要求钢管脚手架钢管采用外径，壁厚的钢管。立杆最大长度为大横杆及斜杆最大长度为，小横杆长度为至。钢管的检查必须符合下列规定:具有产品质量合格证；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差符合《建筑施工扣件式钢管脚手架安全技术规范》的规定：外径土、壁厚土。扣件扣件采用可锻铸铁制作的玛钢扣件，在螺栓拧紧扭力矩达・时不得发生破坏。扣件与钢管的贴合面必须严格整形，保证与钢管扣紧时接触良好，开口处的最小距离不小于，旋转扣件的两旋转面间隙小于。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。脚手板脚手架小横杆上满铺竹串片脚手板，竹串片在小横杆上必须铺平，四角用铁丝绑扎，发现有枯、坏、脆的脚手板，一律不准使用。连墙杆本工程脚手架钢材材质应符合国标《碳素结构钢》（）中级钢的规定。地面设横向、纵向扫地杆，贴坡面亦设扫地杆，扫地杆均离地面，（坡面）;并布置必要的斜撑、横向支撑与剪刀撑进行加固。同时沿脚手架纵横面，每两步三跨设置连墙杆，防止脚手架整体向外倾翻和下滑。安全网安全网主要布置在施工平台外侧临空面，以保证施工人员临空作业的人身安全，安全平网采用大眼棉纶网，立网采用密目网设置在脚手架内侧，其必须是经国家指定监督检验部门监定许可生产的厂家产品。脚手架搭设方案选择选择原则⑴工期的要求及施工组织安排情况；⑵边坡支护的形式及高度情况；⑶架体的结构选型，力求做到结构要安全可靠，造价经济合理；⑷在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性；⑸选用材料时，力求做到常见通用、可周转利用，便于保养维修...
