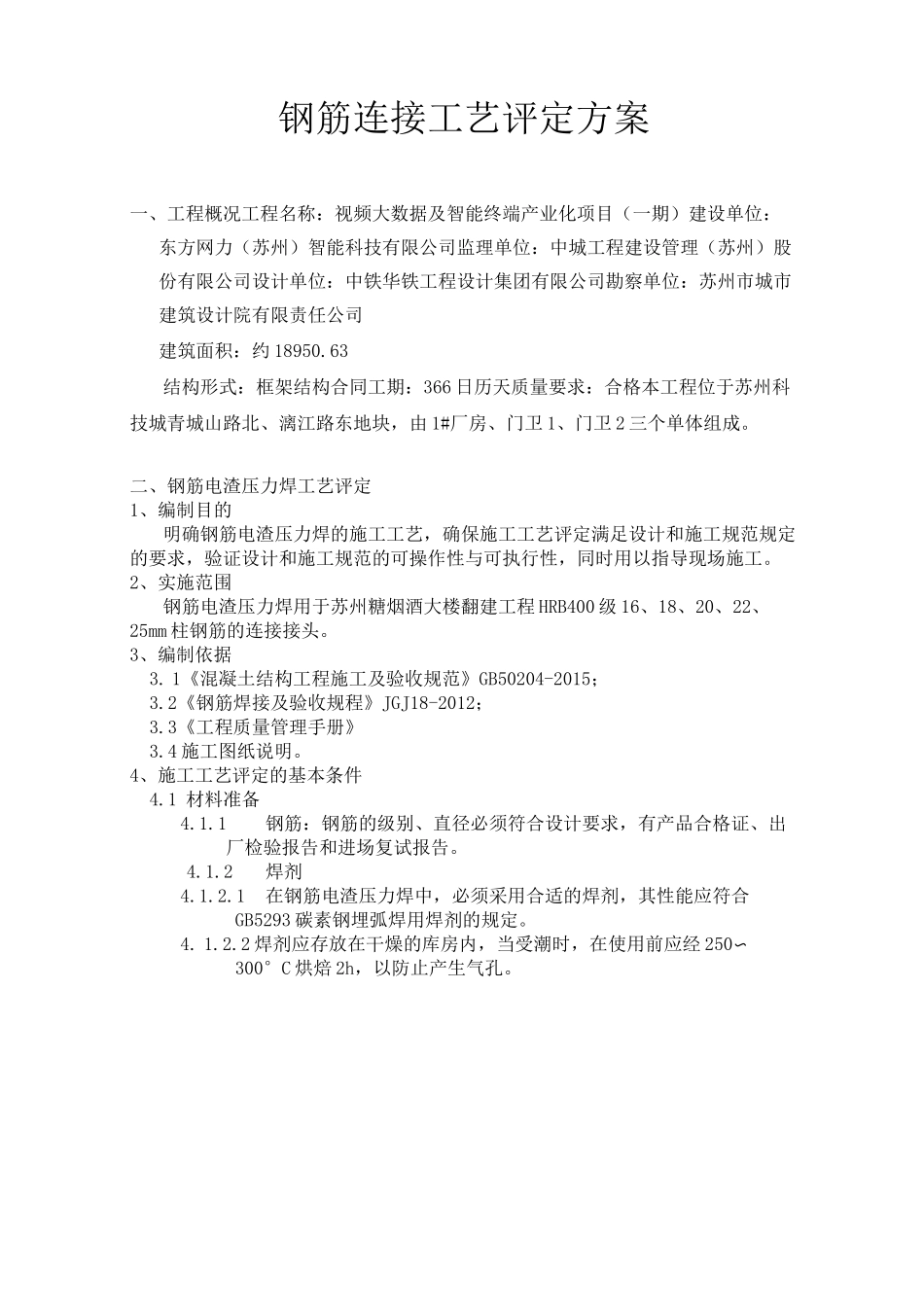

钢筋连接工艺评定方案一、工程概况工程名称：视频大数据及智能终端产业化项目（一期）建设单位：东方网力（苏州）智能科技有限公司监理单位：中城工程建设管理（苏州）股份有限公司设计单位：中铁华铁工程设计集团有限公司勘察单位：苏州市城市建筑设计院有限责任公司建筑面积：约18950.63结构形式：框架结构合同工期：366日历天质量要求：合格本工程位于苏州科技城青城山路北、漓江路东地块，由1#厂房、门卫1、门卫2三个单体组成。二、钢筋电渣压力焊工艺评定1、编制目的明确钢筋电渣压力焊的施工工艺，确保施工工艺评定满足设计和施工规范规定的要求，验证设计和施工规范的可操作性与可执行性，同时用以指导现场施工。2、实施范围钢筋电渣压力焊用于苏州糖烟酒大楼翻建工程HRB400级16、18、20、22、25mm柱钢筋的连接接头。3、编制依据3.1《混凝土结构工程施工及验收规范》GB50204-2015；3.2《钢筋焊接及验收规程》JGJ18-2012；3.3《工程质量管理手册》3.4施工图纸说明。4、施工工艺评定的基本条件4.1材料准备4.1.1钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。4.1.2焊剂4.1.2.1在钢筋电渣压力焊中，必须采用合适的焊剂，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。4.1.2.2焊剂应存放在干燥的库房内，当受潮时，在使用前应经250〜300°C烘焙2h，以防止产生气孔。钢筋直径（mm）焊接电源（A）焊接电丿电弧过程u2.116200〜25035-4518250〜30020300〜35022350〜40025400〜450压（V）焊接通电时间（s）电渣过程u2.2电弧过程t1电渣过程t222-271441551751862164.1.2.3使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。4.2施工机具4.2.1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂填装盒等。4.2.2焊接电源:钢筋电渣压力焊宜采用次级空载电压较高（75V以上）的交流或直流焊接电源。（一般32mm直径及以下的钢筋焊接时,可采用容量为600A的焊接电源；）。焊机容量应根据所焊钢筋直径选定。4.3施工准备4.3.1焊工必须持有有效的焊工考试合格证。4.3.2设备应符合要求。焊接夹具应有足够的刚度,在最大允许荷载下应移动灵活,操作方便。焊剂填装盒的直径与所焊钢筋直径相适应,不致在焊接过程中烧坏。电压表、时间显示器应配备齐全,以便操作者准确掌握各项焊接参数。4.3.3焊接电源应符合要求。当电源电压下降大于5%,则不宜进行焊接。4.3.4作业场地应有安全防护措施,制定和执行安全技术措施,加强焊工的劳动保护,防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。5、施工工艺5.1工艺流程检查设备、电源一钢筋端头制备一选择焊接参数一安装焊接夹具和钢筋一安放铁丝圈（也可省去）一安放焊剂盒、填装焊剂一试焊、作试件一确定焊接参数一施焊一回收焊剂一卸下夹具一质量检查电渣压力焊的工艺过程：闭合电路一引弧一电弧一电渣一挤压断电5.2操作细则5.2.1检查设备、电源,确保随时处于正常状态,严禁超负荷工作。5.2.2钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触的（150mm区段内）钢筋表面上的锈斑、油污、杂物等,应清除干净,钢筋端部若有弯折、扭曲,应予以矫直或切除，但不得用锤击矫直。5.2.3选择焊接参数：钢筋电渣压力焊焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，见下表：电渣压力焊接参数表5.2.4安装焊接夹具和钢筋：一般为1/2焊剂盒高度偏下5〜10mm，以确保焊接处的焊剂有足够的淹埋深度。上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊接部位位于同轴状态，方可夹紧钢筋。钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。5.2.5安放引弧用的铁丝圈（也可省去）。安放焊剂盒，填装焊剂。焊剂盒宜与焊接机头分开。5.2.6试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。合格后，方可正式生产。当采用半自动、自动控制焊接设备时，应按照确定的参数设定好设备的各项控制数据，以确保焊接接头质量可靠。5.2.7施焊操作要点5.2.7.1闭合回路：通过操纵杆或操纵盒上的开关，先后接通焊机的焊接电流回...
