线路工程施工质量三级自检报告(范文)VIP专享VIP免费

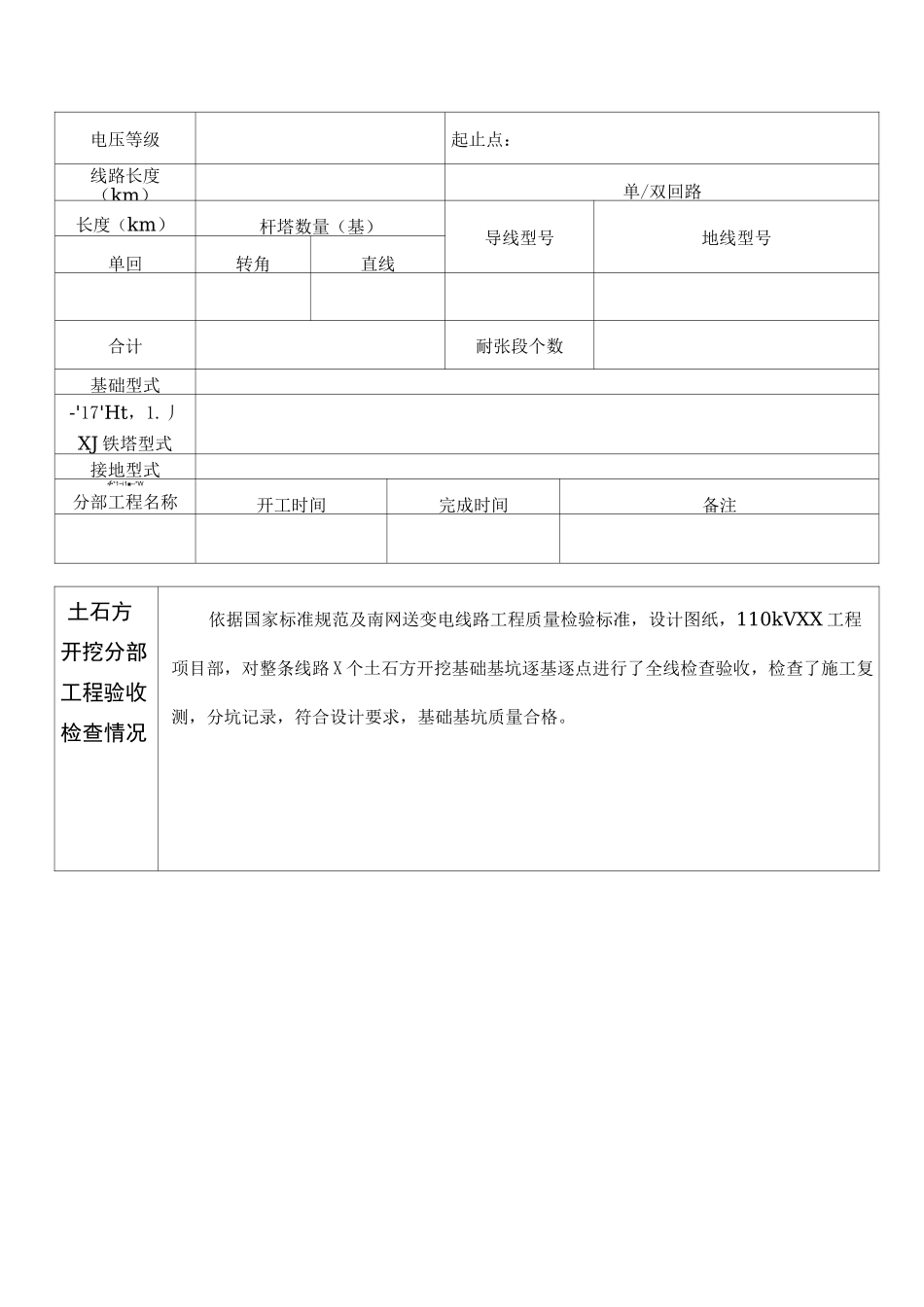

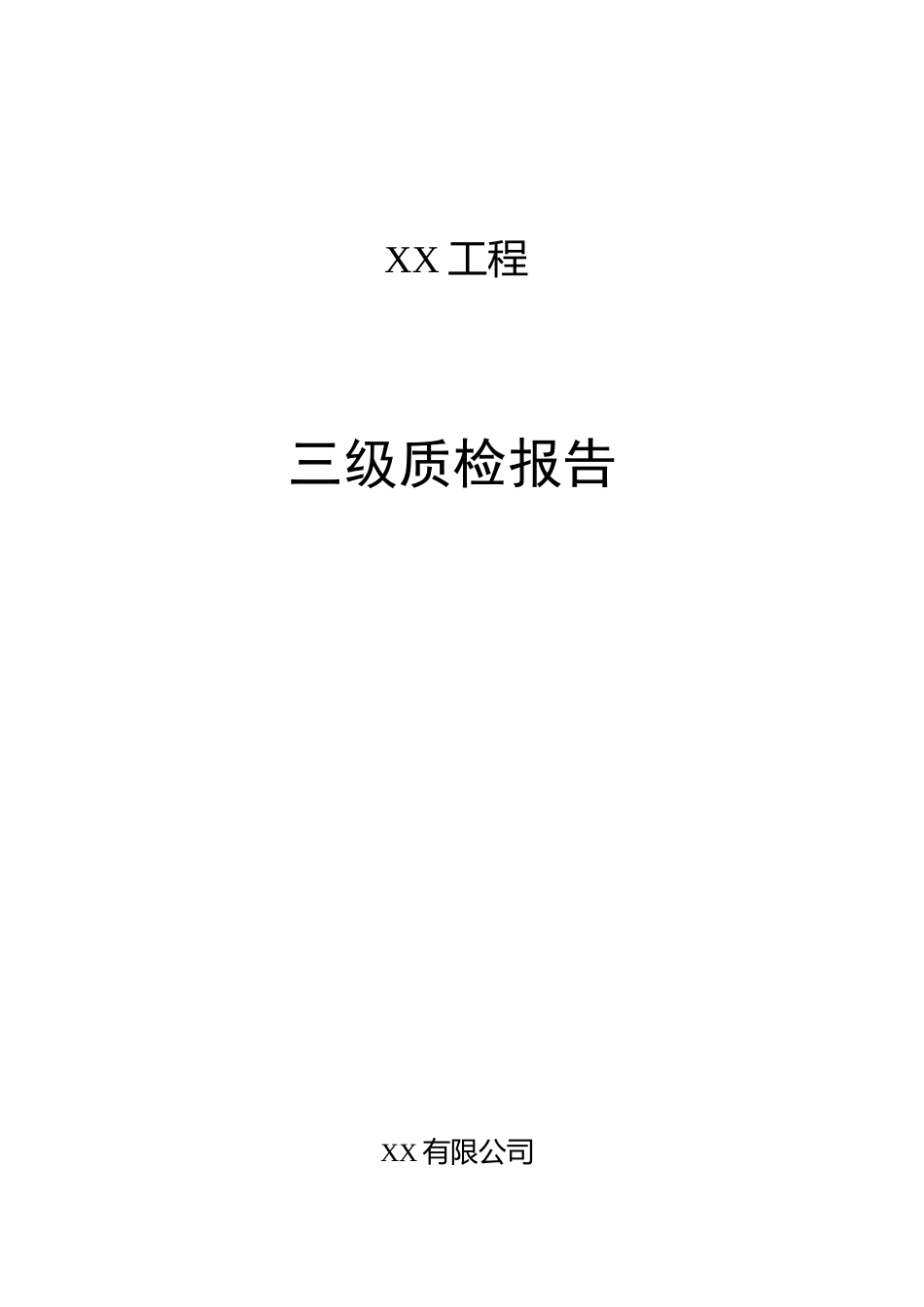

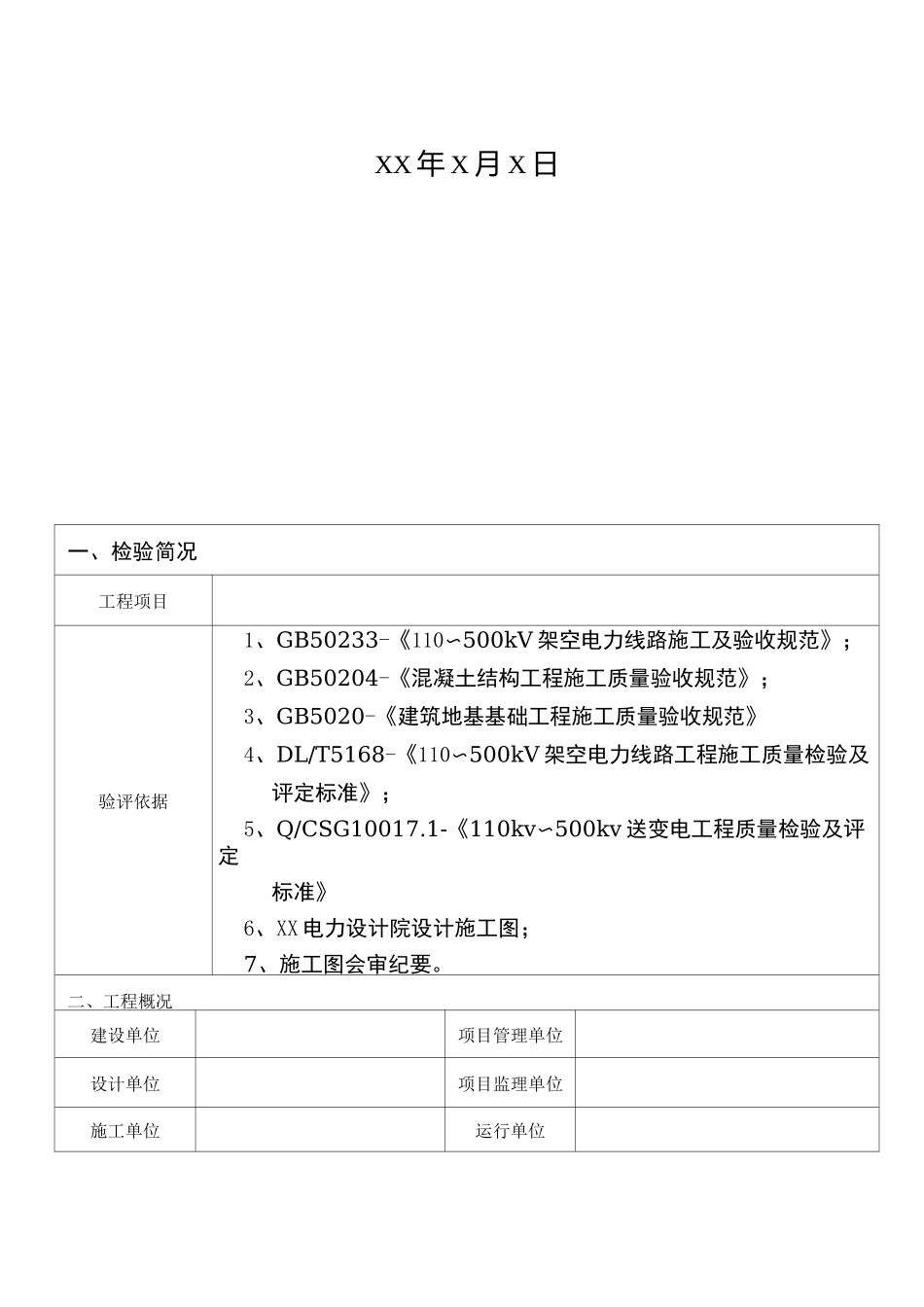

XX工程三级质检报告XX有限公司XX年X月X日一、检验简况工程项目验评依据1、GB50233-《110〜500kV架空电力线路施工及验收规范》；2、GB50204-《混凝土结构工程施工质量验收规范》；3、GB5020-《建筑地基基础工程施工质量验收规范》4、DL/T5168-《110〜500kV架空电力线路工程施工质量检验及评定标准》；5、Q/CSG10017.1-《110kv〜500kv送变电工程质量检验及评定标准》6、XX电力设计院设计施工图；7、施工图会审纪要。二、工程概况建设单位项目管理单位设计单位项目监理单位施工单位运行单位电压等级起止点：线路长度（km）单/双回路长度（km）杆塔数量（基）导线型号地线型号单回转角直线合计耐张段个数基础型式-'17'Ht，1.丿XJ铁塔型式接地型式4•*1~i1■--*W分部工程名称开工时间完成时间备注土石方开挖分部工程验收检查情况依据国家标准规范及南网送变电线路工程质量检验标准，设计图纸，110kVXX工程项目部，对整条线路X个土石方开挖基础基坑逐基逐点进行了全线检查验收，检查了施工复测，分坑记录，符合设计要求，基础基坑质量合格。1•线路复测自检情况检验检测项目检查方法1)转角桩角度经纬仪测量2)档距%oLa经纬仪测量班组3)被跨越物高程(m)经纬仪测量自检4)杆(塔)位高程(m)经纬仪测量情况5)地形凸起点高程(m)经纬仪测量(各分6)直线桩横线路(m)经纬仪测量项、子分7)被跨越物与邻近杆(塔)位距离%oL经纬仪测量部工程8)地形凸起点，风偏危险点与经纬仪测量100%自邻近杆(塔)位距离%oL'a检)注:L为档距，L'被跨越物或地形凸起点、风偏危险点与邻近杆(塔)位的水平距离。结论：复测记录设计已认可签字，评定为合格。2、普通基础分坑和开挖(检查内容及方法)检验检测项目检查方法1)基础坑中心根开及吊垂法确疋中心，钢尺测量对角线尺寸(mm)2)基础坑深(mm)钢尺测量或经纬仪测量3)基础坑地板尺寸(mm)吊垂法确定中心，钢尺测量结论：经验槽检验，符合设计要求，评定为合格3、施工基面及电气开方（质量等级评定及检杳方法）检验检测项目检查方法1）施工基面高程（mm）经纬仪测量2）塔位边坡净值钢尺测量3）风偏及对地净距经纬仪测量结论：经现场验收检验，符合设计要求，评定为合格。以上3项14条为本工程土方开挖分部工程检验项目，总评定为合格。分部工程名称开工时间完成时间备注基础工程基础分部工程验收检查依据国家标准规范及南网送变电线路工程质量检验标准，设计图纸，110kVXX工程项目部，对整条线路X个现浇混凝土基础逐基逐点进行了全线检查验收，检查了砂石料、水泥、钢筋的取样，送检，复测报告，出厂证明文件，基础土方开挖的验槽记录，钢筋加工，钢筋笼的安装，布置筋的数量均符合设计要求，支模拆模符合工艺要求，混班组自检情况（各分项、子分部工程100%自检）铁塔基础（质量检验评定及检查方法）质量标准符合设计要求符合设计要求不小于设计值—1%,—0.7%—1%+100,—50+100,0—530,2130,2110,75,4符合GB50233—2005第4.0.7〜4.0.10条规10检查方法与设计图纸核对与设计图纸核对检查试块试验报告钢尺测量钢尺测量经纬仪或钢尺测量钢尺测量经纬仪或钢尺测量经纬仪或钢尺测量经纬仪测量经纬仪测量外部观察钢尺测量经纬仪测量凝土的试压块取样送检结果，地脚螺栓规格，数量符合设计要求，基础观感质量合格检验检测项目1）地脚螺栓规格、数量2）主钢筋规格、数量3）混凝土强度4）立柱断面尺寸（mm）5）底层断面尺寸（mm）6）基础埋深（mm）7）钢筋保护层厚度（mm）8）整基基础顺线路中心位移（mm）横线路9）整基基础一般塔扭转’高塔10）回填土11）同组地脚螺栓中心对立柱中心偏移（mm）12）基础顶面间高差（mm）13）基础根开及般塔±2%。±1.4%0钢尺测量对角线尺寸（mm）高塔土0.7%。土0.5%钢尺测量14）混凝土表面质量外观质量无缺陷及表面平整光滑观察检查结论：经现场验收检验，符合设计要求，评定为合格。以上1项共14条为本工程基础分部工程检验项目，总评定为合格。分部工程名称开工时间完成时间备注铁塔组立工程铁塔组立分部工程验收检查情况依据国家标准规范及南网送变电线路工程质量检验标准，设计图纸，110kVXX工程项目部，对整条线路8基铁塔逐基逐点进行了全线检查验收，检...
