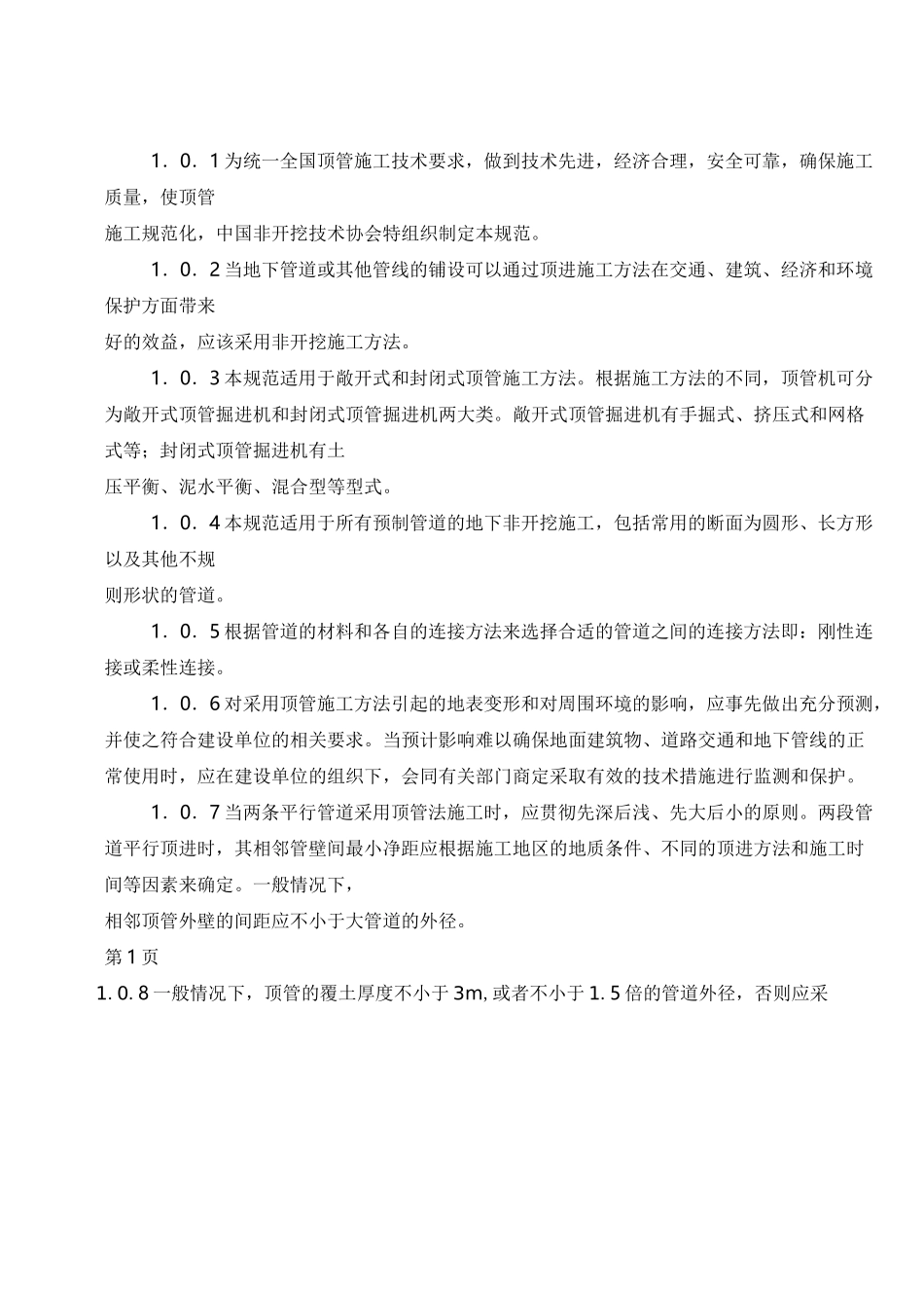

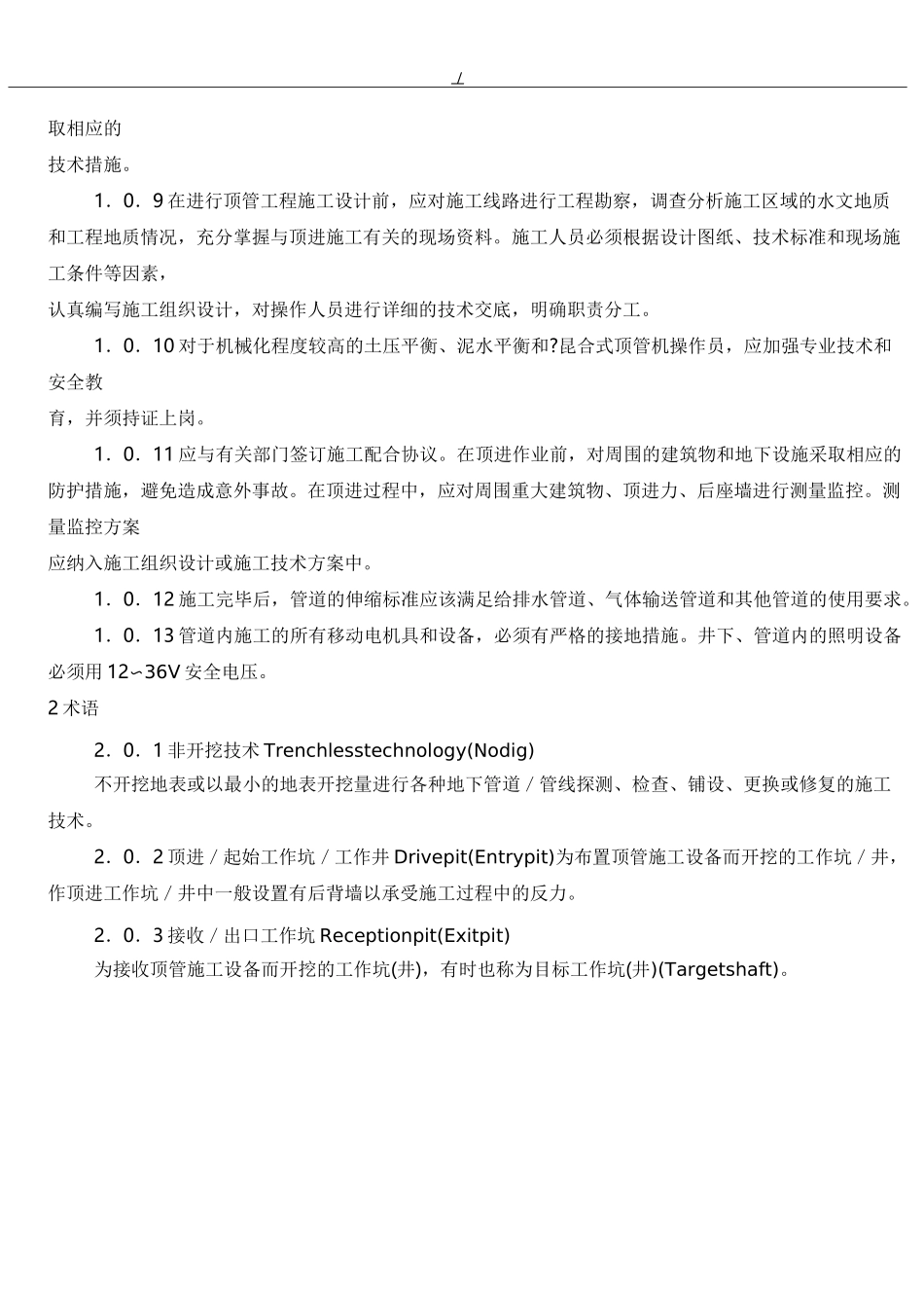

1．0．1为统一全国顶管施工技术要求，做到技术先进，经济合理，安全可靠，确保施工质量，使顶管施工规范化，中国非开挖技术协会特组织制定本规范。1．0．2当地下管道或其他管线的铺设可以通过顶进施工方法在交通、建筑、经济和环境保护方面带来好的效益，应该采用非开挖施工方法。1．0．3本规范适用于敞开式和封闭式顶管施工方法。根据施工方法的不同，顶管机可分为敞开式顶管掘进机和封闭式顶管掘进机两大类。敞开式顶管掘进机有手掘式、挤压式和网格式等；封闭式顶管掘进机有土压平衡、泥水平衡、混合型等型式。1．0．4本规范适用于所有预制管道的地下非开挖施工，包括常用的断面为圆形、长方形以及其他不规则形状的管道。1．0．5根据管道的材料和各自的连接方法来选择合适的管道之间的连接方法即：刚性连接或柔性连接。1．0．6对采用顶管施工方法引起的地表变形和对周围环境的影响，应事先做出充分预测，并使之符合建设单位的相关要求。当预计影响难以确保地面建筑物、道路交通和地下管线的正常使用时，应在建设单位的组织下，会同有关部门商定采取有效的技术措施进行监测和保护。1．0．7当两条平行管道采用顶管法施工时，应贯彻先深后浅、先大后小的原则。两段管道平行顶进时，其相邻管壁间最小净距应根据施工地区的地质条件、不同的顶进方法和施工时间等因素来确定。一般情况下，相邻顶管外壁的间距应不小于大管道的外径。第1页1.0.8一般情况下，顶管的覆土厚度不小于3m,或者不小于1.5倍的管道外径，否则应采丄取相应的技术措施。1．0．9在进行顶管工程施工设计前，应对施工线路进行工程勘察，调查分析施工区域的水文地质和工程地质情况，充分掌握与顶进施工有关的现场资料。施工人员必须根据设计图纸、技术标准和现场施工条件等因素，认真编写施工组织设计，对操作人员进行详细的技术交底，明确职责分工。1．0．10对于机械化程度较高的土压平衡、泥水平衡和?昆合式顶管机操作员，应加强专业技术和安全教育，并须持证上岗。1．0．11应与有关部门签订施工配合协议。在顶进作业前，对周围的建筑物和地下设施采取相应的防护措施，避免造成意外事故。在顶进过程中，应对周围重大建筑物、顶进力、后座墙进行测量监控。测量监控方案应纳入施工组织设计或施工技术方案中。1．0．12施工完毕后，管道的伸缩标准应该满足给排水管道、气体输送管道和其他管道的使用要求。1．0．13管道内施工的所有移动电机具和设备，必须有严格的接地措施。井下、管道内的照明设备必须用12〜36V安全电压。2术语2．0．1非开挖技术Trenchlesstechnology(Nodig)不开挖地表或以最小的地表开挖量进行各种地下管道／管线探测、检查、铺设、更换或修复的施工技术。2．0．2顶进／起始工作坑／工作井Drivepit(Entrypit)为布置顶管施工设备而开挖的工作坑／井，作顶进工作坑／井中一般设置有后背墙以承受施工过程中的反力。2．0．3接收／出口工作坑Receptionpit(Exitpit)为接收顶管施工设备而开挖的工作坑(井)，有时也称为目标工作坑(井)(Targetshaft)。-/-/(3)承包商或施工单位简介。(4)施工准备工作计划。(5)施工顺序与施工进度计划。(6)施工方法和施工设备选择。(7)施工平面布置图。(8)施工技术措施(包括工程质量保证和安全施工措施等)和工程监理等。(9)施工区域及施工范围：施工范围应在施工所在地区适当比例的地图上用较明显的线条表示出来，并且标明所顶管子的口径、延长米等。(10)工作量：指标明的主要实物工作量，如工作井、接收井的数量，各类管径顶管的总延长米数。根据具体情况，也可同时标明货币工作量。(11)劳动力与物资需用计划。3．2工程概况3．2．1工程简介：第7页首先应对工程所在地的环境、交通、地下公共设施等作一些简明扼要的介绍；其次，应对工程的工作量、管道埋深、管线走向作一个说明；最后应对工程的特点、难点作一个重点介绍。3．2．2地层条件：对顶管、工作井、接收井所涉及的土层的物理、力学性质进行详细描述。地层条件不仅是选择顶管工法的主要依据，也是合理选择辅助施工方法和各种施工计算（如顶进力计算）的依据。因此，要求其数据可靠、可信。如果业主提供的资料不能完全满足要...
