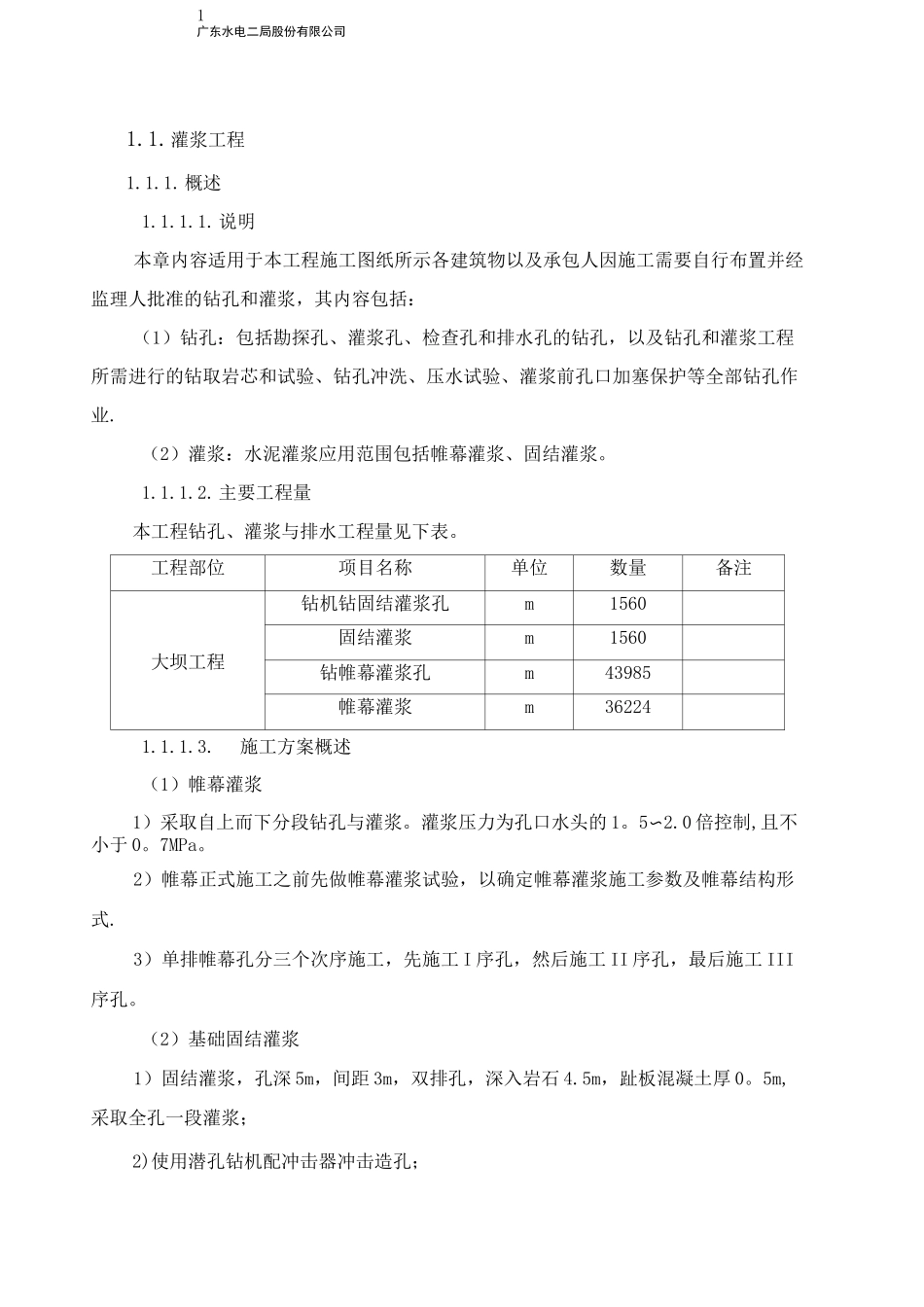

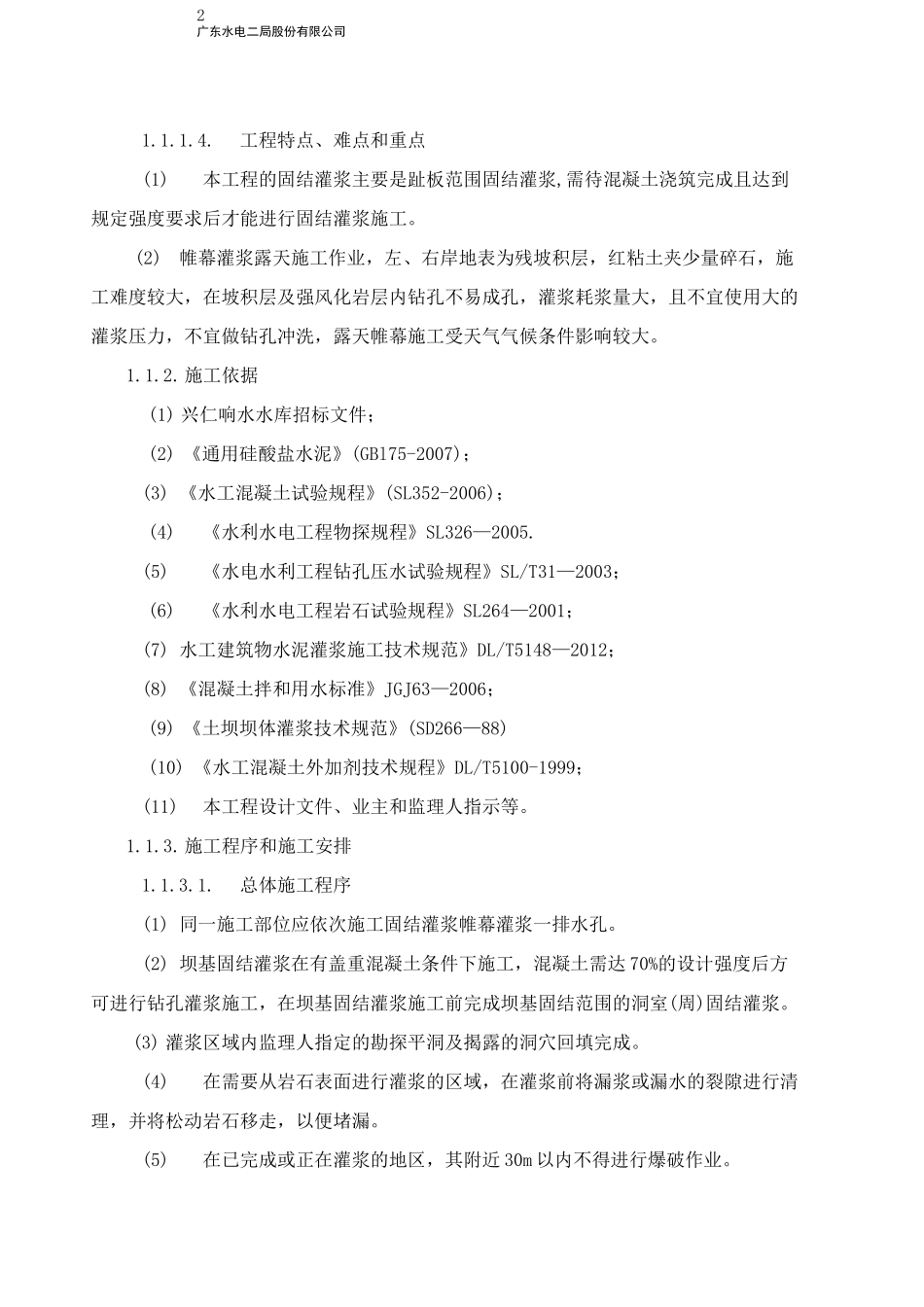

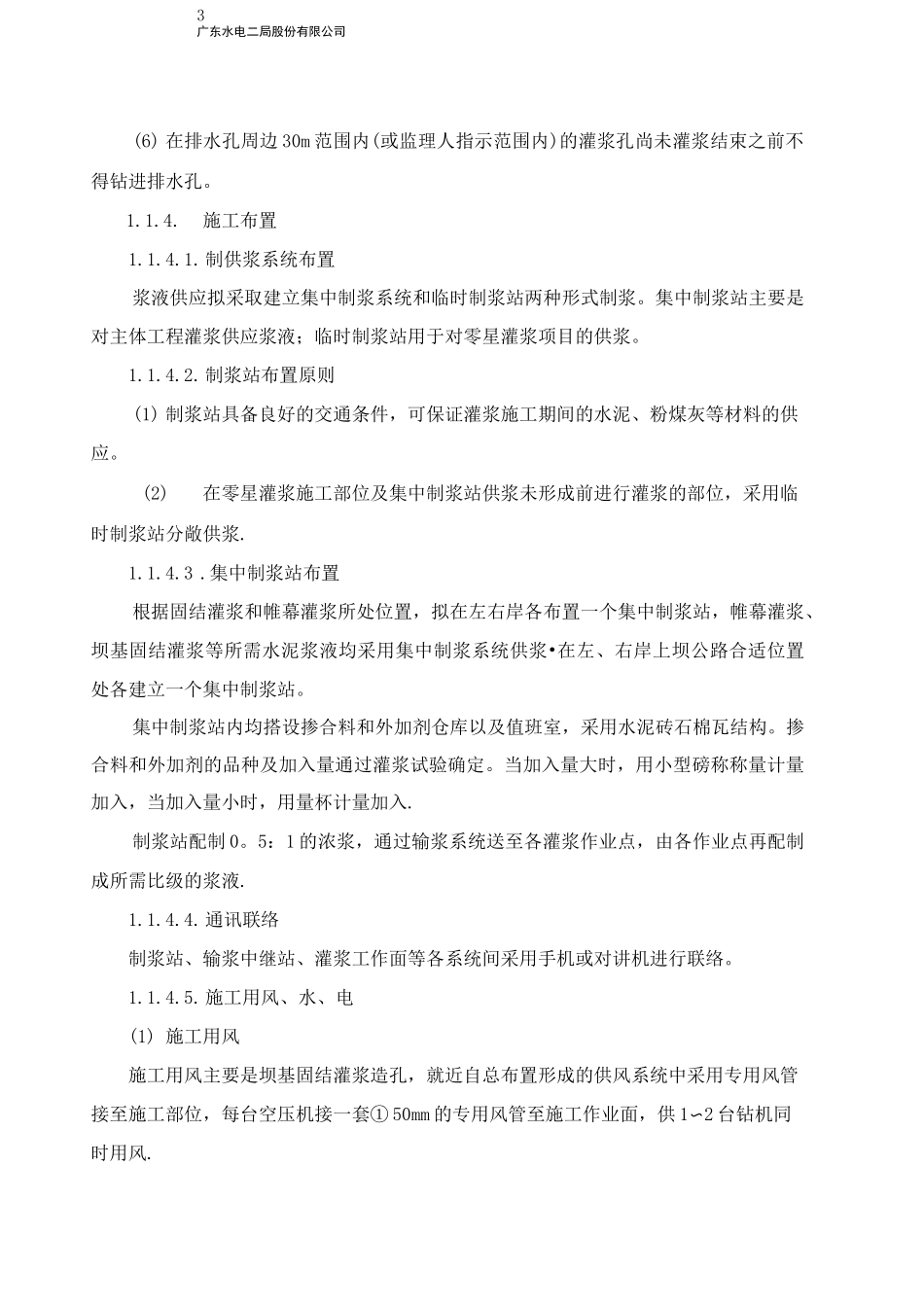

1广东水电二局股份有限公司1.1.灌浆工程1.1.1.概述1.1.1.1.说明本章内容适用于本工程施工图纸所示各建筑物以及承包人因施工需要自行布置并经监理人批准的钻孔和灌浆，其内容包括：（1）钻孔：包括勘探孔、灌浆孔、检查孔和排水孔的钻孔，以及钻孔和灌浆工程所需进行的钻取岩芯和试验、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业.（2）灌浆：水泥灌浆应用范围包括帷幕灌浆、固结灌浆。1.1.1.2.主要工程量本工程钻孔、灌浆与排水工程量见下表。工程部位项目名称单位数量备注大坝工程钻机钻固结灌浆孔m1560固结灌浆m1560钻帷幕灌浆孔m43985帷幕灌浆m362241.1.1.3.施工方案概述（1）帷幕灌浆1）采取自上而下分段钻孔与灌浆。灌浆压力为孔口水头的1。5〜2.0倍控制,且不小于0。7MPa。2）帷幕正式施工之前先做帷幕灌浆试验，以确定帷幕灌浆施工参数及帷幕结构形式.3）单排帷幕孔分三个次序施工，先施工I序孔，然后施工II序孔，最后施工III序孔。（2）基础固结灌浆1）固结灌浆，孔深5m，间距3m，双排孔，深入岩石4.5m，趾板混凝土厚0。5m,采取全孔一段灌浆；2)使用潜孔钻机配冲击器冲击造孔；2广东水电二局股份有限公司1.1.1.4.工程特点、难点和重点(1)本工程的固结灌浆主要是趾板范围固结灌浆,需待混凝土浇筑完成且达到规定强度要求后才能进行固结灌浆施工。(2)帷幕灌浆露天施工作业，左、右岸地表为残坡积层，红粘土夹少量碎石，施工难度较大，在坡积层及强风化岩层内钻孔不易成孔，灌浆耗浆量大，且不宜使用大的灌浆压力，不宜做钻孔冲洗，露天帷幕施工受天气气候条件影响较大。1.1.2.施工依据(1)兴仁响水水库招标文件；(2)《通用硅酸盐水泥》(GBl75-2007)；(3)《水工混凝土试验规程》(SL352-2006)；(4)《水利水电工程物探规程》SL326—2005.(5)《水电水利工程钻孔压水试验规程》SL/T31—2003；(6)《水利水电工程岩石试验规程》SL264—2001；(7)水工建筑物水泥灌浆施工技术规范》DL/T5148—2012；(8)《混凝土拌和用水标准》JGJ63—2006；(9)《土坝坝体灌浆技术规范》(SD266—88)(10)《水工混凝土外加剂技术规程》DL/T5100-1999；(11)本工程设计文件、业主和监理人指示等。1.1.3.施工程序和施工安排1.1.3.1.总体施工程序(1)同一施工部位应依次施工固结灌浆帷幕灌浆一排水孔。(2)坝基固结灌浆在有盖重混凝土条件下施工，混凝土需达70%的设计强度后方可进行钻孔灌浆施工，在坝基固结灌浆施工前完成坝基固结范围的洞室(周)固结灌浆。(3)灌浆区域内监理人指定的勘探平洞及揭露的洞穴回填完成。(4)在需要从岩石表面进行灌浆的区域，在灌浆前将漏浆或漏水的裂隙进行清理，并将松动岩石移走，以便堵漏。(5)在已完成或正在灌浆的地区，其附近30m以内不得进行爆破作业。3广东水电二局股份有限公司(6)在排水孔周边30m范围内(或监理人指示范围内)的灌浆孔尚未灌浆结束之前不得钻进排水孔。1.1.4.施工布置1.1.4.1.制供浆系统布置浆液供应拟采取建立集中制浆系统和临时制浆站两种形式制浆。集中制浆站主要是对主体工程灌浆供应浆液；临时制浆站用于对零星灌浆项目的供浆。1.1.4.2.制浆站布置原则(1)制浆站具备良好的交通条件，可保证灌浆施工期间的水泥、粉煤灰等材料的供应。(2)在零星灌浆施工部位及集中制浆站供浆未形成前进行灌浆的部位，采用临时制浆站分敞供浆.1.1.4.3.集中制浆站布置根据固结灌浆和帷幕灌浆所处位置，拟在左右岸各布置一个集中制浆站，帷幕灌浆、坝基固结灌浆等所需水泥浆液均采用集中制浆系统供浆•在左、右岸上坝公路合适位置处各建立一个集中制浆站。集中制浆站内均搭设掺合料和外加剂仓库以及值班室，采用水泥砖石棉瓦结构。掺合料和外加剂的品种及加入量通过灌浆试验确定。当加入量大时，用小型磅称称量计量加入，当加入量小时，用量杯计量加入.制浆站配制0。5：1的浓浆，通过输浆系统送至各灌浆作业点，由各作业点再配制成所需比级的浆液.1.1.4.4.通讯联络制浆站、输浆中继站、灌浆工作面等各系统间采用手机或对讲机进行联络。1.1.4.5.施工用风、水、电(1)施工用风施工用风主要是坝基固结灌浆造孔，就近自总布置形成的供风系统中采用专用风管接至施工部位，每...
