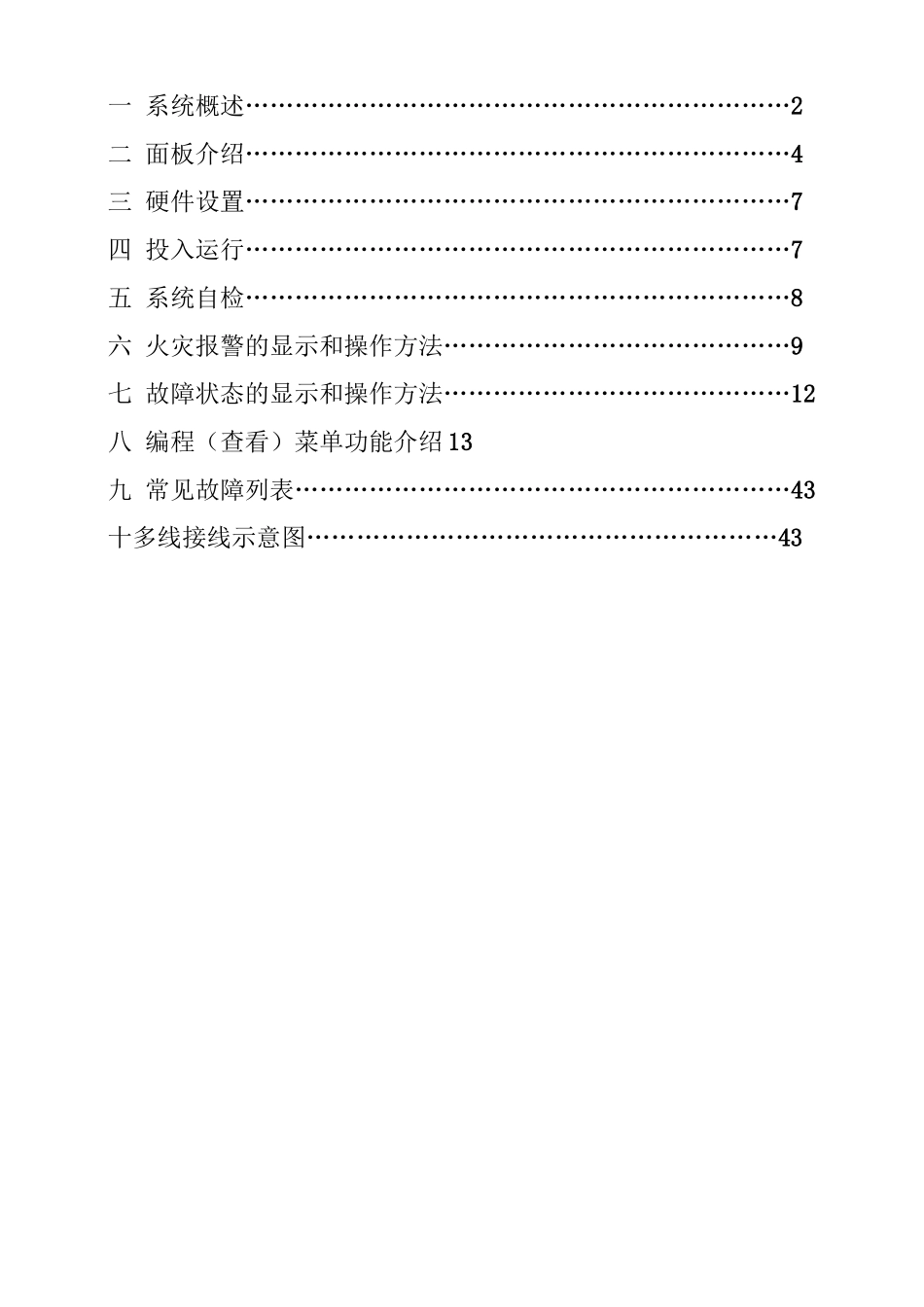

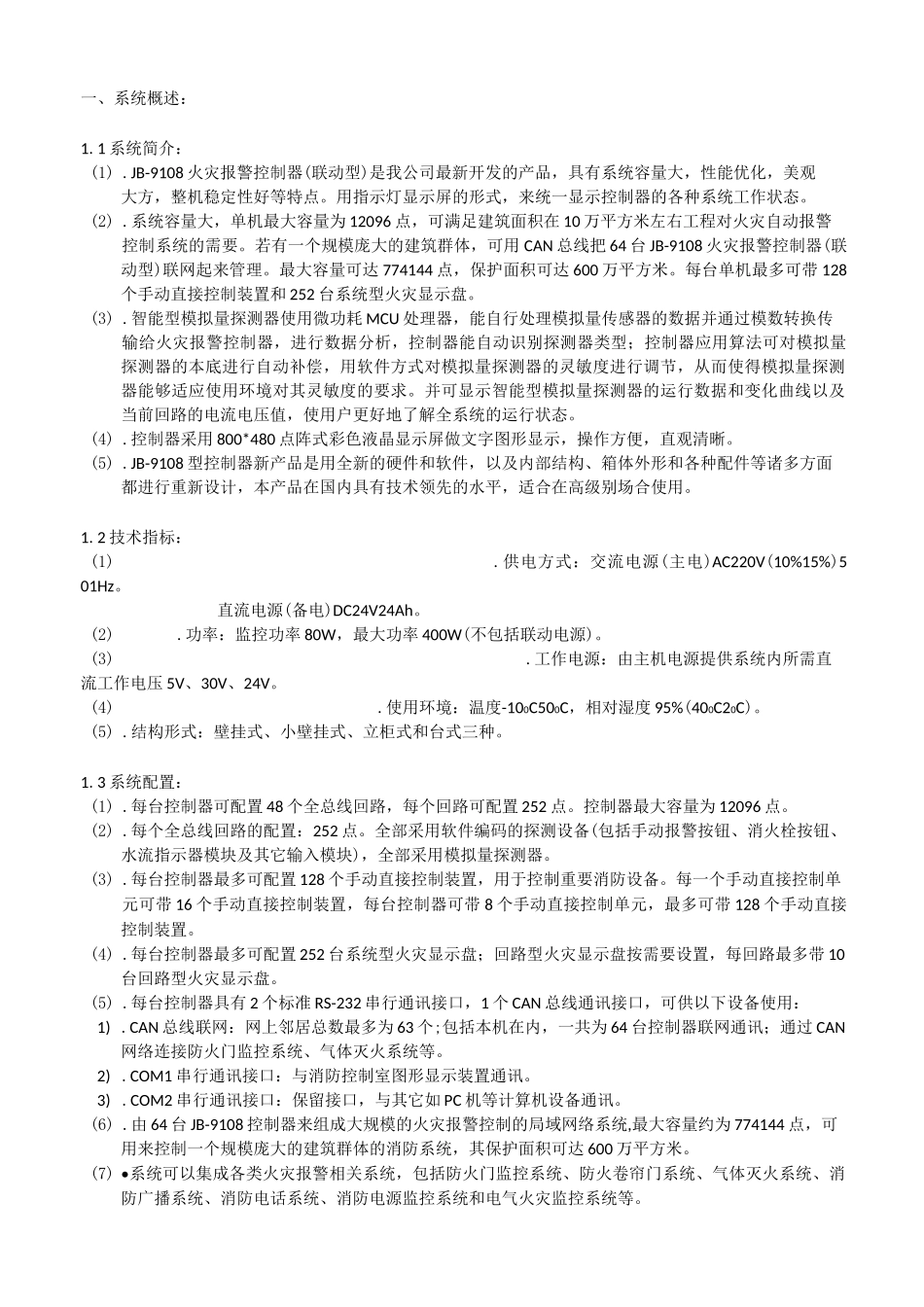

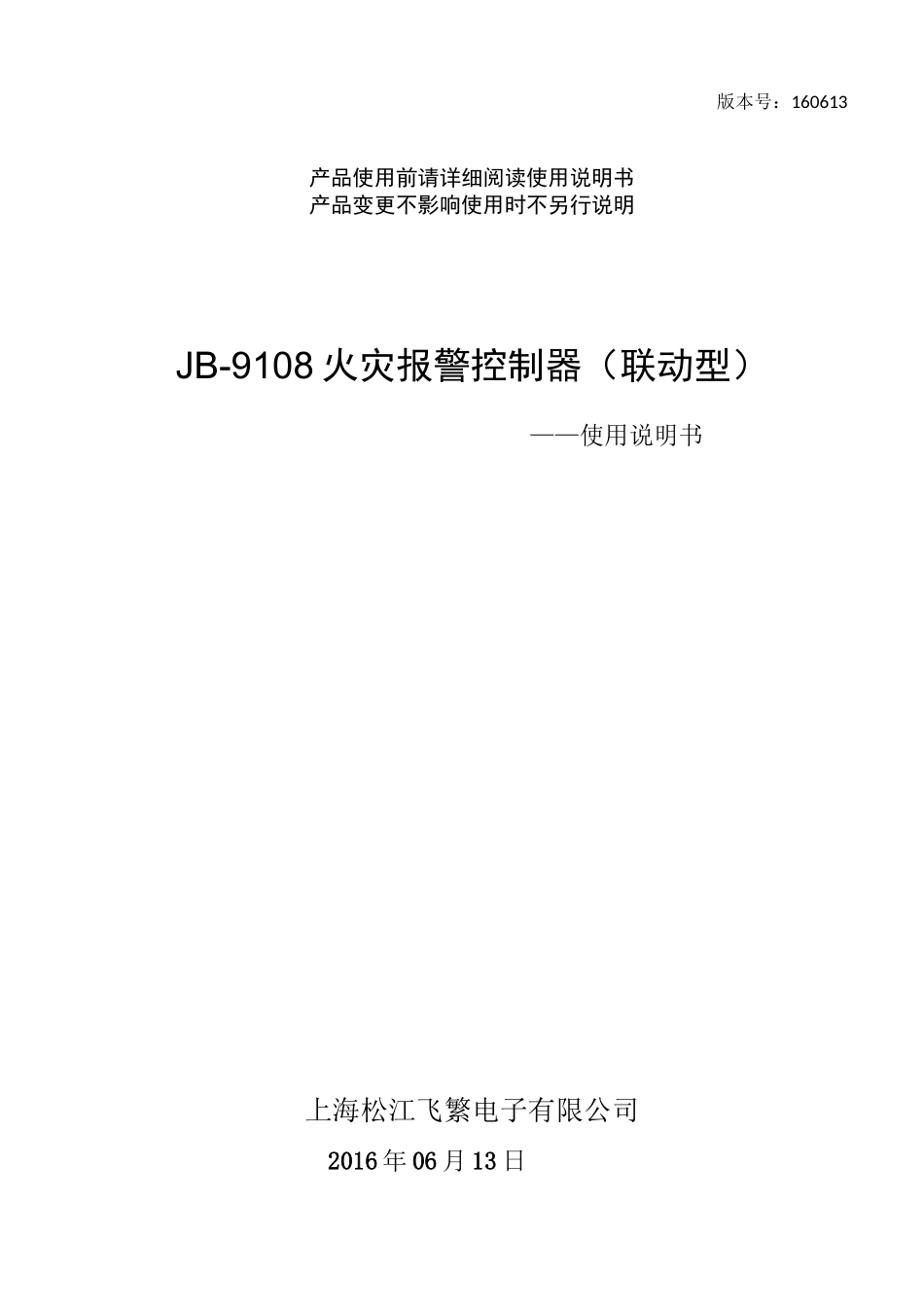

版本号：160613产品使用前请详细阅读使用说明书产品变更不影响使用时不另行说明JB-9108火灾报警控制器（联动型）——使用说明书上海松江飞繁电子有限公司2016年06月13日一系统概述…………………………………………………………2二面板介绍…………………………………………………………4三硬件设置…………………………………………………………7四投入运行…………………………………………………………7五系统自检…………………………………………………………8六火灾报警的显示和操作方法……………………………………9七故障状态的显示和操作方法……………………………………12八编程（查看）菜单功能介绍13九常见故障列表……………………………………………………43十多线接线示意图…………………………………………………43一、系统概述：1.1系统简介：(1).JB-9108火灾报警控制器(联动型)是我公司最新开发的产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。(2).系统容量大，单机最大容量为12096点，可满足建筑面积在10万平方米左右工程对火灾自动报警控制系统的需要。若有一个规模庞大的建筑群体，可用CAN总线把64台JB-9108火灾报警控制器(联动型)联网起来管理。最大容量可达774144点，保护面积可达600万平方米。每台单机最多可带128个手动直接控制装置和252台系统型火灾显示盘。(3).智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析，控制器能自动识别探测器类型；控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。并可显示智能型模拟量探测器的运行数据和变化曲线以及当前回路的电流电压值，使用户更好地了解全系统的运行状态。(4).控制器采用800*480点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。(5).JB-9108型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，本产品在国内具有技术领先的水平，适合在高级别场合使用。1.2技术指标：(1).供电方式：交流电源(主电)AC220V(10%15%)501Hz。直流电源(备电)DC24V24Ah。(2).功率：监控功率80W，最大功率400W(不包括联动电源)。(3).工作电源：由主机电源提供系统内所需直流工作电压5V、30V、24V。(4).使用环境：温度-100C500C，相对湿度95%(400C20C)。(5).结构形式：壁挂式、小壁挂式、立柜式和台式三种。1.3系统配置：(1).每台控制器可配置48个全总线回路，每个回路可配置252点。控制器最大容量为12096点。(2).每个全总线回路的配置：252点。全部采用软件编码的探测设备(包括手动报警按钮、消火栓按钮、水流指示器模块及其它输入模块)，全部采用模拟量探测器。(3).每台控制器最多可配置128个手动直接控制装置，用于控制重要消防设备。每一个手动直接控制单元可带16个手动直接控制装置，每台控制器可带8个手动直接控制单元，最多可带128个手动直接控制装置。(4).每台控制器最多可配置252台系统型火灾显示盘；回路型火灾显示盘按需要设置，每回路最多带10台回路型火灾显示盘。(5).每台控制器具有2个标准RS-232串行通讯接口，1个CAN总线通讯接口，可供以下设备使用：1).CAN总线联网：网上邻居总数最多为63个;包括本机在内，一共为64台控制器联网通讯；通过CAN网络连接防火门监控系统、气体灭火系统等。2).COM1串行通讯接口：与消防控制室图形显示装置通讯。3).COM2串行通讯接口：保留接口，与其它如PC机等计算机设备通讯。(6).由64台JB-9108控制器来组成大规模的火灾报警控制的局域网络系统,最大容量约为774144点，可用来控制一个规模庞大的建筑群体的消防系统，其保护面积可达600万平方米。(7)•系统可以集成各类火灾报警相关系统，包括防火门监控系统、防火卷帘门系统、气体灭火系统、消防广播系统、消防电话系统、消防电源监控系统和电气火灾监控系统等。1．4基本功能：(1)．系统能为火灾报警控制器主...
