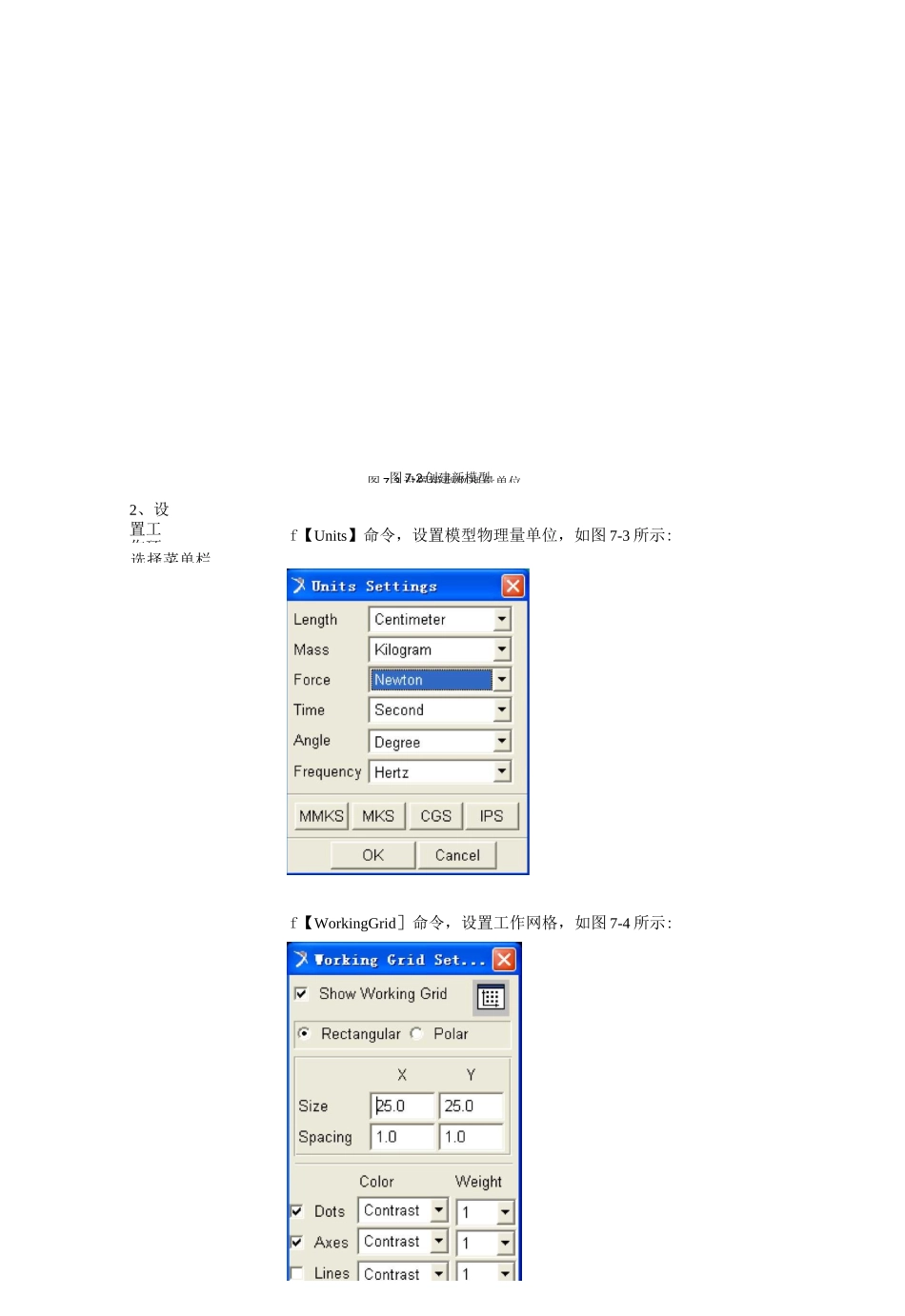

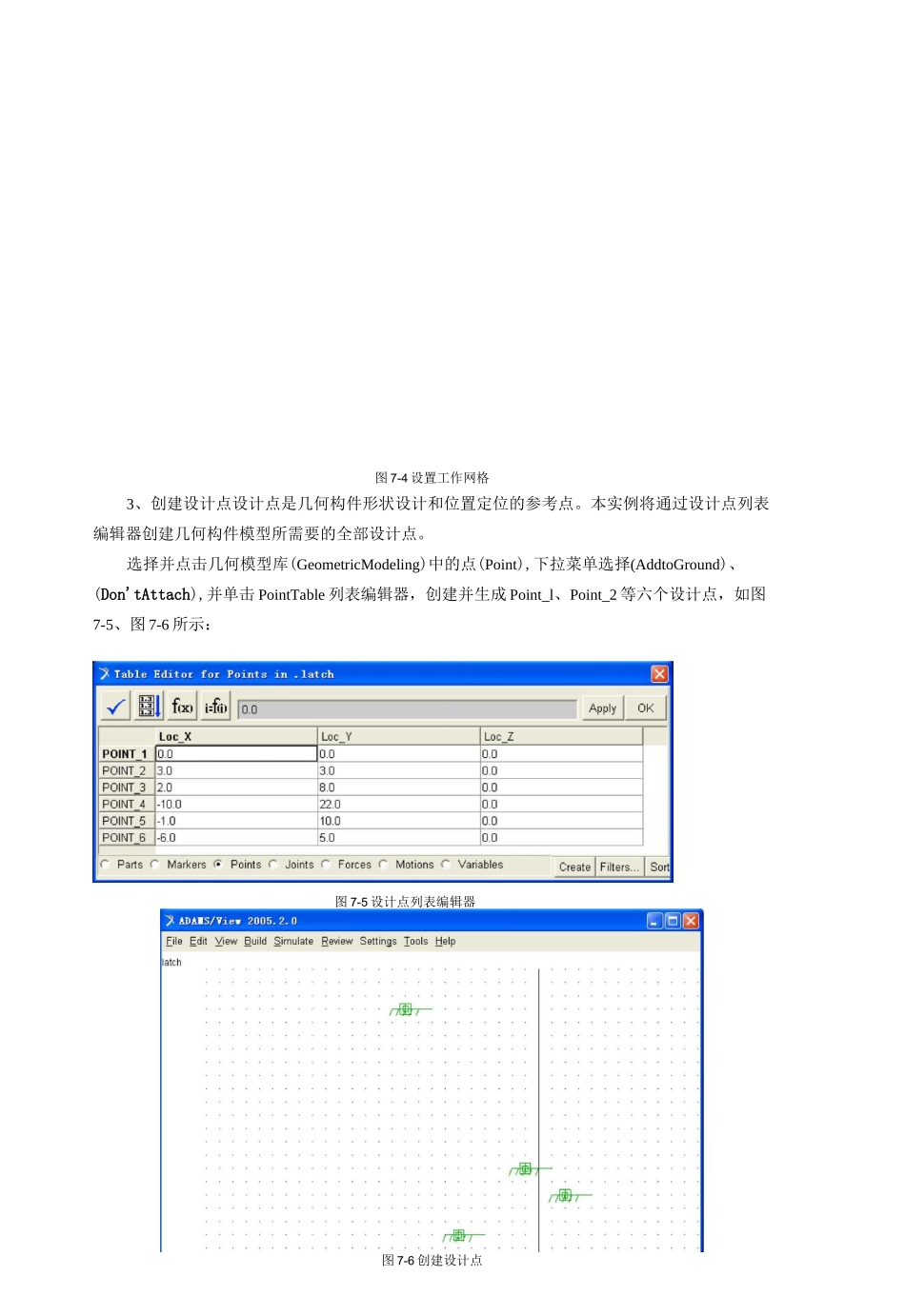

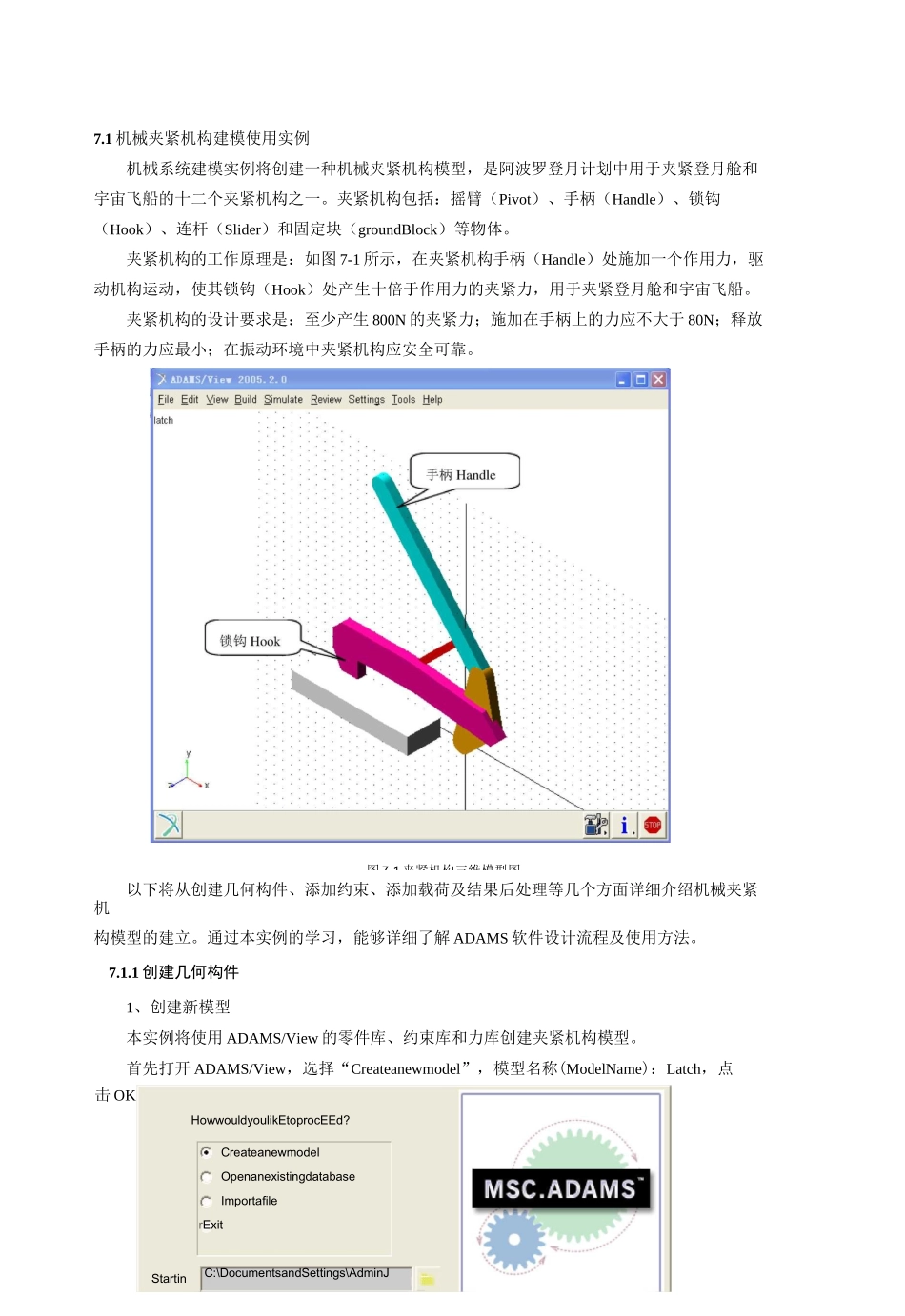

7.1机械夹紧机构建模使用实例机械系统建模实例将创建一种机械夹紧机构模型，是阿波罗登月计划中用于夹紧登月舱和宇宙飞船的十二个夹紧机构之一。夹紧机构包括：摇臂（Pivot）、手柄（Handle）、锁钩（Hook）、连杆（Slider）和固定块（groundBlock）等物体。夹紧机构的工作原理是：如图7-1所示，在夹紧机构手柄（Handle）处施加一个作用力，驱动机构运动，使其锁钩（Hook）处产生十倍于作用力的夹紧力，用于夹紧登月舱和宇宙飞船。夹紧机构的设计要求是：至少产生800N的夹紧力；施加在手柄上的力应不大于80N；释放手柄的力应最小；在振动环境中夹紧机构应安全可靠。以下将从创建几何构件、添加约束、添加载荷及结果后处理等几个方面详细介绍机械夹紧机构模型的建立。通过本实例的学习，能够详细了解ADAMS软件设计流程及使用方法。7.1.1创建几何构件1、创建新模型本实例将使用ADAMS/View的零件库、约束库和力库创建夹紧机构模型。首先打开ADAMS/View，选择“Createanewmodel”，模型名称(ModelName)：Latch，点图7-1夹紧机构三维模型图击OKHowwouldyoulikEtoprocEEd?StartinC:\DocumentsandSettings\AdminJCreateanewmodelOpenanexistingdatabaseImportafilerExit2、设置工作环选择菜单栏图7-2创建新模型f【Units】命令，设置模型物理量单位，如图7-3所示:f【WorkingGrid］命令，设置工作网格，如图7-4所示:图7-3设置模型物理量单位图7-4设置工作网格3、创建设计点设计点是几何构件形状设计和位置定位的参考点。本实例将通过设计点列表编辑器创建几何构件模型所需要的全部设计点。选择并点击几何模型库(GeometricModeling)中的点(Point),下拉菜单选择(AddtoGround)、(Don'tAttach),并单击PointTable列表编辑器，创建并生成Point_l、Point_2等六个设计点，如图7-5、图7-6所示：图7-5设计点列表编辑器图7-6创建设计点4、创建摇臂（Pivot）选择并点击几何模型库（GeometricModeling）中的平板（Plate）,设置平板厚度值（Thickness）为1，圆角半径（Radius）为1,用鼠标左键选择设计点：Point」、Point_2、Point_3,按鼠标右键完成摇臂（Pivot）的创建，将其重新命名（Rename）为Pivot，如图7-7所示：图7-7创建摇臂5、创建手柄（Handle）选择并点击几何模型库（GeometricModeling）中的连杆（Link）,用鼠标左键选择设计点：Point_3和Point_4,完成手柄（Handle）的创建，将其重新命名（Rename）为Handle,如图7-8所示：图7-8创建手柄6、创建锁钩（Hook）选择并点击几何模型库（GeometricModeling）中的拉伸体（Extrusion）,选择“NewPart”和“Clsoed”，拉伸体长度（Lengh）设为1,用鼠标左键选择表7-1所示的11个位置，按鼠标右键完成锁钩的创建，将其重新命名（Rename）为Hook，如图7-9示：表7-1锁钩节点坐标X坐标Y坐标Z坐标153023503-6604-14605-15506-15307-14108-12109-123010-53011420图7-9创建锁钩7、创建连杆（Slider）选择并点击几何模型库（GeometricModeling）中的连杆（Link）,用鼠标左键选择设计点：Point_5和Point_6,完成连杆（Slider）的创建，将其重新命名（Rename）为Slider，如图7-10所示：图7-10创建连杆8、创建固定块(GroundBlock)选择并点击几何模型库(GeometricModeling)中的长方体(Box),选择“OnGround”，使其与大地(Ground)固结在一起，按下图创建固定体用鼠标左键选择设计点：Point_5和Point_6,完成连杆(Slider)的创建，将其重新命名(Rename)为Slider，如图7-11所示：图7-11创建固定块7.1.2添加约束1、添加旋转约束副选择并点击约束库（Joints）中的旋转副（RevoluteJoints）；选择“1Location”（一个位置），“NormalToGrid”（垂直于工作网络），用鼠标左键选择Point_l,创建摇臂和大地的约束副；选择“2Bodies-1Location”（两个物体一个位置），“NormalToGrid”（垂直于工作网络），选择摇臂和锁钩两个物体，左键选择Point_2，创建摇臂和锁钩的约束副；同理选择摇臂和手柄，位置为Point_3，手柄和连杆，位置为Point_5，创建摇臂和手柄、手柄和连杆的旋转约束副。如图7-12所示：图7-12添加旋转约束副和圆柱约束副2、添加圆柱约束副选择并点击约束库（Joints）...
