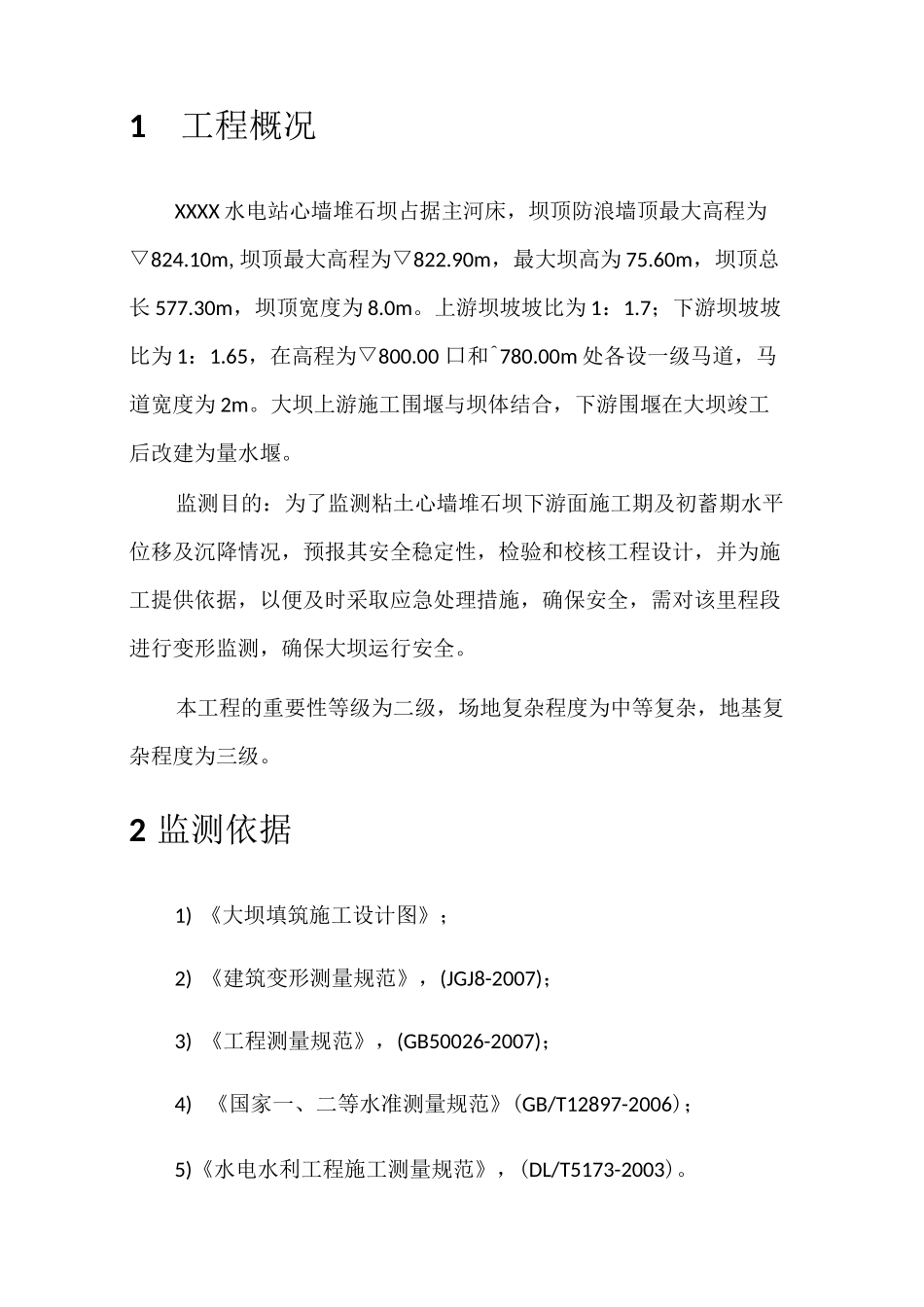

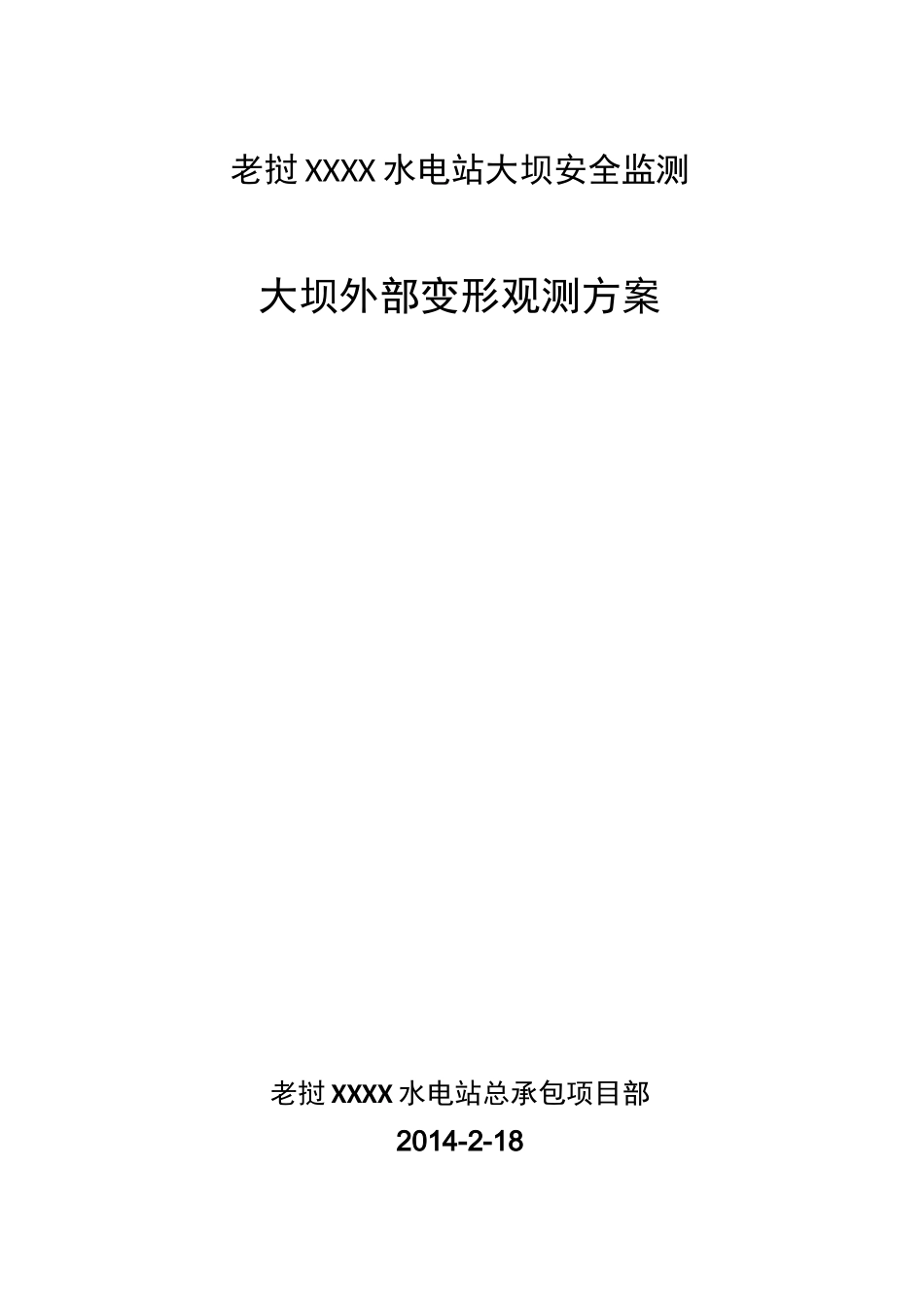

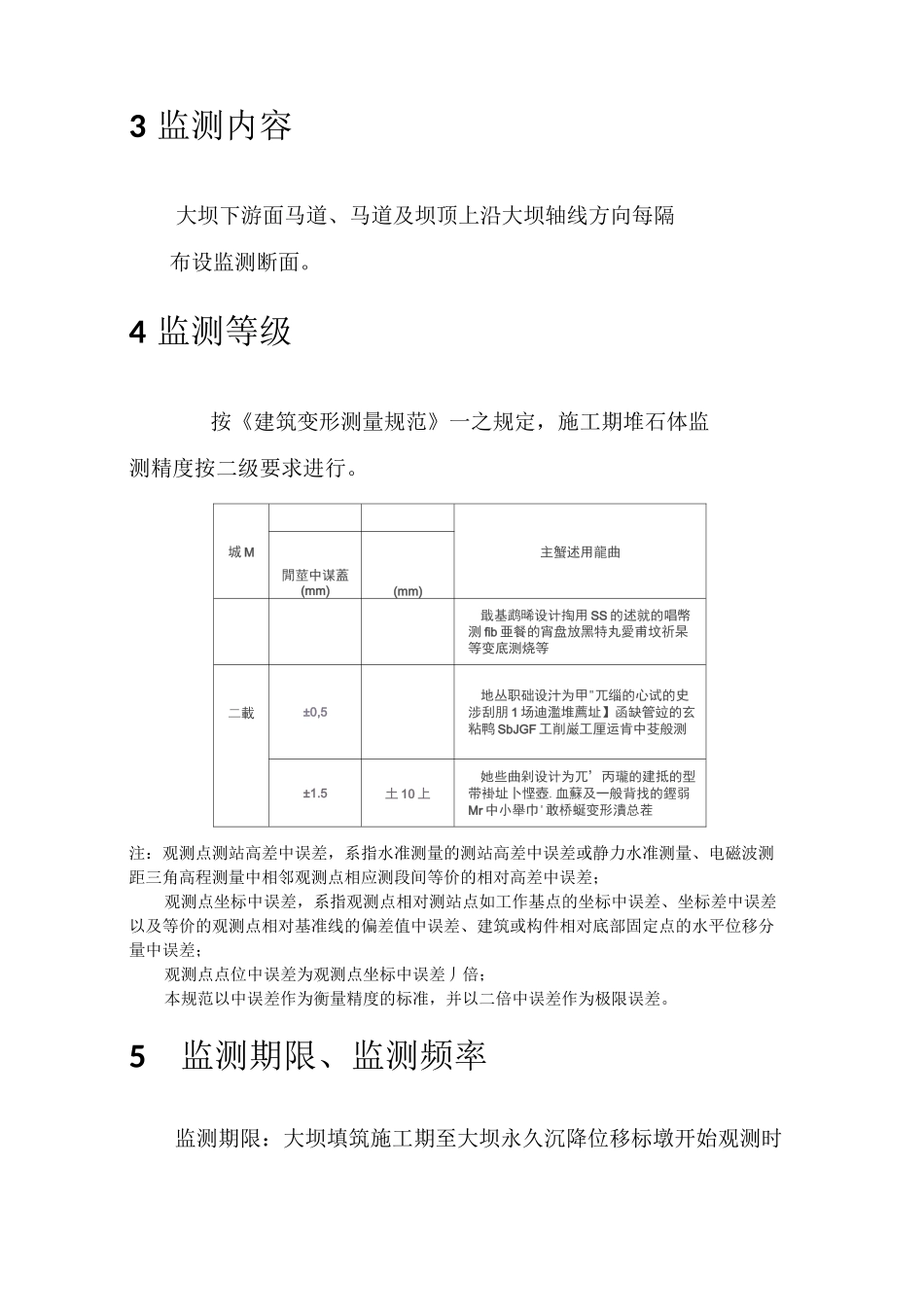

老挝XXXX水电站大坝安全监测大坝外部变形观测方案老挝XXXX水电站总承包项目部2014-2-181工程概况XXXX水电站心墙堆石坝占据主河床,坝顶防浪墙顶最大高程为▽824.10m,坝顶最大高程为▽822.90m,最大坝高为75.60m,坝顶总长577.30m,坝顶宽度为8.0m。上游坝坡坡比为1:1.7;下游坝坡坡比为1:1.65,在高程为▽800.00口和^780.00m处各设一级马道,马道宽度为2m。大坝上游施工围堰与坝体结合,下游围堰在大坝竣工后改建为量水堰。监测目的:为了监测粘土心墙堆石坝下游面施工期及初蓄期水平位移及沉降情况,预报其安全稳定性,检验和校核工程设计,并为施工提供依据,以便及时采取应急处理措施,确保安全,需对该里程段进行变形监测,确保大坝运行安全。本工程的重要性等级为二级,场地复杂程度为中等复杂,地基复杂程度为三级。2监测依据1)《大坝填筑施工设计图》;2)《建筑变形测量规范》,(JGJ8-2007);3)《工程测量规范》,(GB50026-2007);4)《国家一、二等水准测量规范》(GB/T12897-2006);5)《水电水利工程施工测量规范》,(DL/T5173-2003)。3监测内容大坝下游面马道、马道及坝顶上沿大坝轴线方向每隔布设监测断面。4监测等级按《建筑变形测量规范》一之规定,施工期堆石体监测精度按二级要求进行。城M主蟹述用龍曲閒莖中谋蓋(mm)(mm)戢基鹉晞设计掏用SS的述就的唱幣测fib亜餐的宵盘放黑特丸愛甫坟祈杲等变底测烧等二載±0,5地丛职础设汁为甲"兀缁的心试的史涉刮朋1场迪濫堆薦址】函缺管竝的玄粘鸭SbJGF工削厳工厘运肯中芟般测±1.5土10上她些曲剁设计为兀’丙瓏的建抵的型带褂址卜悭壺.血蘇及一般背找的鏗弱Mr中小舉巾'敢桥蜒变形潰总茬注:观测点测站高差中误差,系指水准测量的测站高差中误差或静力水准测量、电磁波测距三角高程测量中相邻观测点相应测段间等价的相对高差中误差;观测点坐标中误差,系指观测点相对测站点如工作基点的坐标中误差、坐标差中误差以及等价的观测点相对基准线的偏差值中误差、建筑或构件相对底部固定点的水平位移分量中误差;观测点点位中误差为观测点坐标中误差丿倍;本规范以中误差作为衡量精度的标准,并以二倍中误差作为极限误差。5监测期限、监测频率监测期限:大坝填筑施工期至大坝永久沉降位移标墩开始观测时止。监测频率:次月。每断面在坝顶及各级马道上设置个观测点预计共个监测断面,预计合计点次。6主要仪器设备序号设备名称规格型号精度数量备注1全站仪TS151,1mm+1ppm1套2电子水准仪DNA030.3mm/km1套3计算机lenovo笔记本1台4打印机Cannon1台5对讲机KENWOOD3台7监测实施方案监测控制网的布设及观测监测基点布设及观测)水准基点:基准点应设在基坑开挖变形影响范围以外,通视条件良好并便于保存的稳定位置。初步选址左坝肩地磅房附近远离边坡的位置,埋设约个沉降水准基点组成闭合水准路线分别编号、、。当观测线路受到限制或高差较大时,在二等点的基础上加密水准控制点。初始观测用精密电子水准仪按二级要求施测,之后每半年检测一次,以检查其稳定性,分析原因,确定新的起算数据。)水平位移控制网:基准点应设在基坑开挖变形影响范围以外,通视条件良好并便于保存的稳定位置,根据需要设置,基准点应便于检核校验。初步考虑在原有大坝区测量控制点的基础上,就近在观测点连线的马道两端埋设混凝土地标。水平位移控制网采用相应符合二级监测精度等级的导线测量。观测方式及技术要求水准测量观测方式农7.1-1二级水准测量观测方式级别高程控制测量、工作基点联测及首次沉降观测其他各次沉降观测往返测或单程双测站往返测或单程双测站往返测或单程双测站往返测或单程双测站二级往返测或单程双测站往返测或单程双测站单程观测单程双测站水准观测的视线长度、前后视距差和视线高要求表7.1-2水准观测的视线长度、前后视距差和视线高(m)级別视线长度前后视距差前后视距差累积视线高度二级W50W2.0W3.0M0.3注:1表中的视线高度为下丝读数;2当采用数字水准仪观测时,最短视线长度不宜小于3m,最低水平视线高度不应低于0.6mQ水准观测的限差要求表了一1-3水准观测的限普要求级别基辅分划读数之差基辅分划所测高差之差往返较差及附合或环线闭合差...
