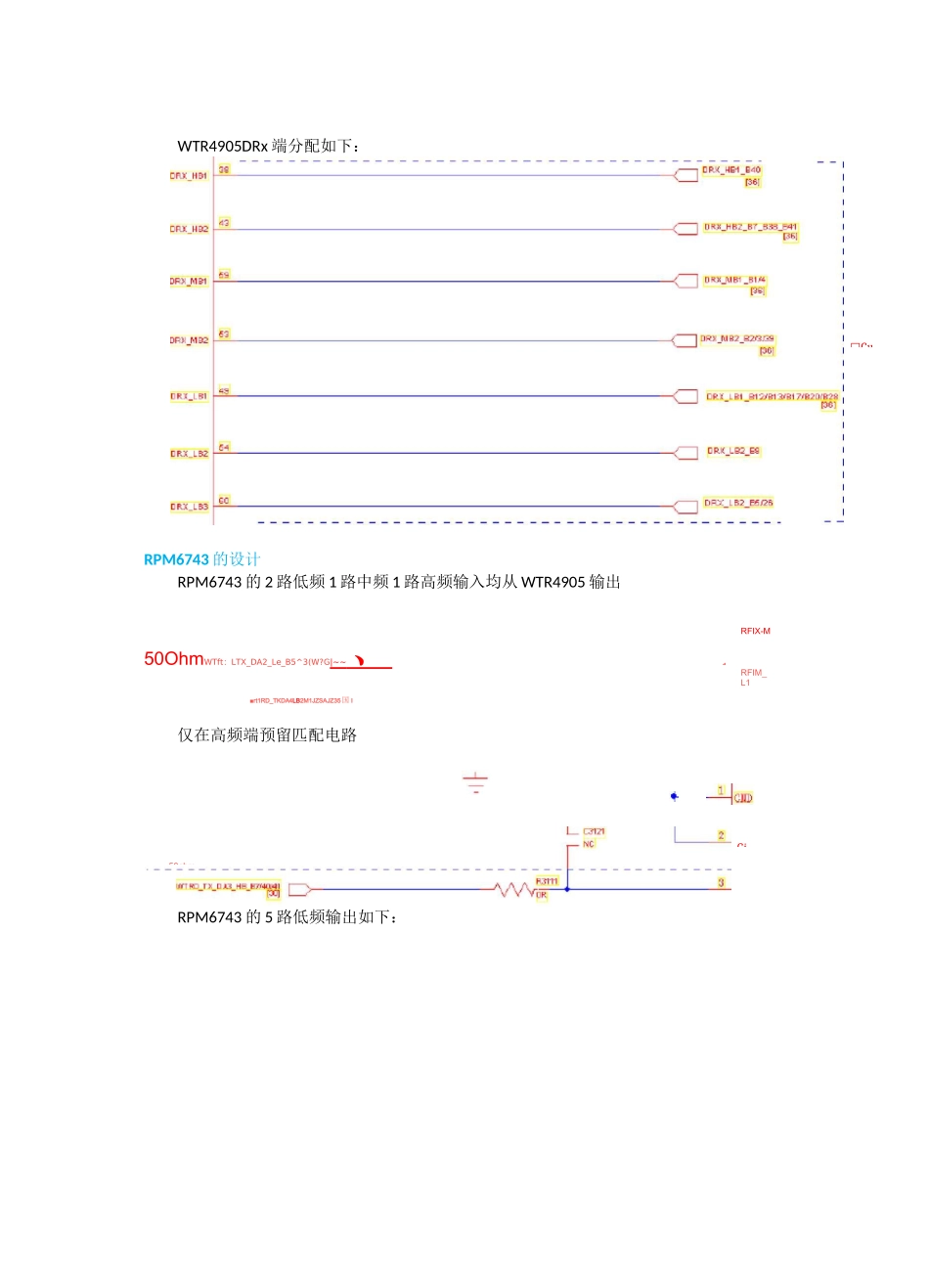

1,2345,HY016射频设计2射频原理图设计在设计完射频方案的端口分配后,便可以开始画原理图了。WTR4905的设计WTR4905的发射端分配如下SOohm■riTKi_1X_DAl厲顷I列需要注意几点:信号流方向标准清楚需要告知Layout这些线都是需要50ohm阻抗的每个网络的命名需要对支持的频段一目了然不同的频段的隔直电容不同,频率越低隔直电容越大通常在低、中频线上不用预留匹配,WTTOTXDA2LBB5汨曲QE[3WTHO_TX_DA4_LE_&1遊flAH脳1311i.r冋网1的<[引〕WTR4905的PRx端分配如下:在高频走线上才需要预留匹配1RFIX-MRFIM_L1WTR4905DRx端分配如下:RPM6743的设计RPM6743的2路低频1路中频1路高频输入均从WTR4905输出50OhmWTft:LTX_DA2_Le_B5^3(W?G|~~、■rt1RD_TKDA4LB2M1JZSAJZ35国I仅在高频端预留匹配电路RPM6743的5路低频输出如下:Cu□Gi50ohm2、r-j6vr*:-'IO1LTJ0TX_B20rB^TK_B13/B2SB[35JTXB12/EI7-[3列5路中频输出如下:tE5hZTGDI26tEdt£jb-tE2KFUKUE!_21匸儲TCCZVLLIVCC2_2匸>z歸昭—^C=MW——50mil4路高频输出仅用到3路,HB1悬空:rrK„HE-I_M□•[卜两路TRx管脚分配给B40和B7/41的PRx,其中B40直接接到WTR4905接收端,所以直接接匹配电路,且匹配电路需靠近WTR4905。PRx_B41还需要和PRx_B7通过SP2T合到一路后在通过匹配输入到WTR4905.RTM7916的设计RTM7916的GSMQB均从WTR4905Port5输出,通过内部开关将GSMLB信号从HB_SWOUT输出至I」LB_IN。―LB&UQUTLHJU50ohm其他14路开关的分配情况如下,FDD频段的信号都是连接到双工器的ANT管脚,是双C31CtosetoWTR4905Im•初向信号。TDDB40和41是在6743中进行开关切换,这里也是双向信号。但B34/39的开关7916的功率检测信号CLP同样需要走50ohm阻抗线到WTR4905中,由于平台成熟就省去了线上预留的衰减网络。WTRQjPDET-hP33pF回17916最终汇集所有信号到天线连接器,这段线一定要尽量短尽量不要匹配。毕竟兼顾低中高频段,很难有合适的匹配。TRX12发射端外围电路首先看比较简单的B40/41部分。B40/41在6743内部做Tx和Rx的切换,所以在6743输出到7916间仅需要增加一个滤波器就可以了。这路滤波器需要对发射和接收信号均进行滤波,所以要选择支持Tx功率的滤波器(如29dBm)。同时在电路上要根据Datasheet预留相应匹配。TDSCDMAB34/39以及LTEB39的发射更简单,甚至不需要滤波器,直接从6743穿过一个隔直电容后接到7916上。C320310OpFarag对于FDD的发射来说,需要先从6743输出到双工器,然后由双工器的ANT端输出到7916。以B1为例,需要看双工器规格书,在哪里预留好匹配。通常来说,双工器ANT端的到地电感对整个频段的最关键,且需要就近摆放。调整Tx端的到地电感,则能在电流和ACLR见找到最佳值。B20/28A和B8双工是指定的,其他三路低频的双工是可选的。比如B20/28A这个位置,在欧洲版本的时候,就贴B20双工,在南美频段的时候,就贴B28A双工。完全根据项目定义而定。B13/B28B主接收端外围电路上述发射通路的管脚还是比较充裕的(5低频5中频3高频),但是主接收通路的管脚是严重不足的。WTR4905仅有3低频3中频2高频,所以需要我们用开关来进行合理分配。比较通用的开关是SP2T和SP6T,RDA开关的价格分别为1.5美分和3美分。高频的接收比较容易,B40直接独享HB1通路,B7和B41合路后进入HB2通路。在B7的通路上还预留了一个Oohm,当仅需要B7的时候,可以直接跳过这个开关。开关输出端的匹配电路依旧需要靠近WTR4905,且需要隔直。因为WTR4905的管脚上均有直流B1/2/3/4/5/7/8的发射端双工电路都类似,不再重复。需要说明的是,低频除了B12/17-HF—r3-一_:r[「弃—->■-……二■■■■■…■■■■T3-……分量。中频信号的主接收就相对复杂一些:PRx_MB1需支持B3/B34/B39/G1800,PRx_MB2则需要支持B1/B4,PRx_MB3需要支持B2/BC1/G1900。PRx_MB1的接收电路如下,B3/B34/B39通过一个SP3T开关合路到WTR4905的PRx_MB1上。若项目定义中,用到LTEB3或WCDMAB3,则贴B3的双工器,GSM1900的Rx也通过双工器到SP3T开关。若仅需要GSM1900,而没有LTEB3,则仅通过B3RxSAW便可完成接收通路。B34/39则主要用于国内,是一个1in2out的SAW,所不需要这两个频段,则可直接跳过SP3T开关。PRx_MB1...
