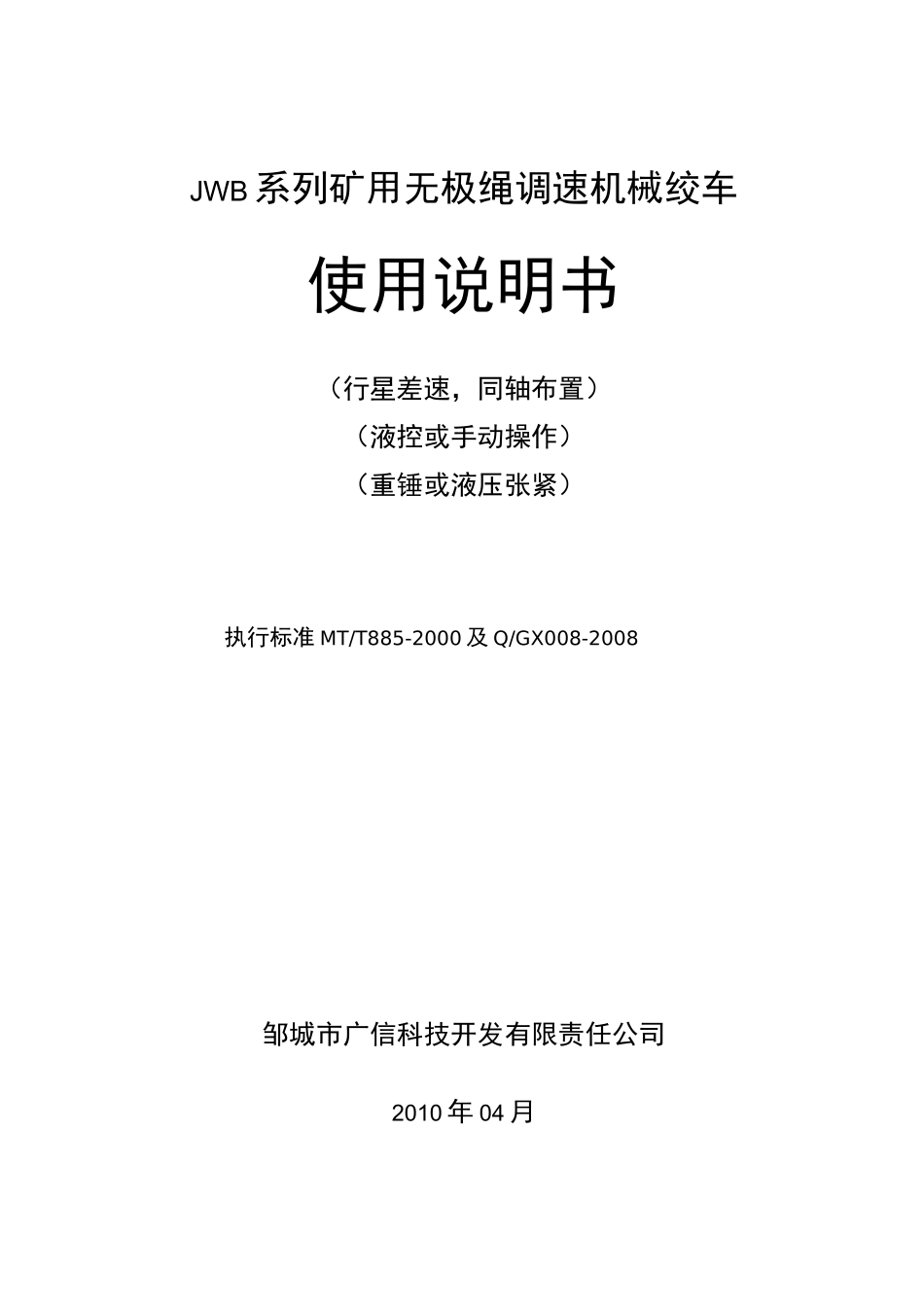

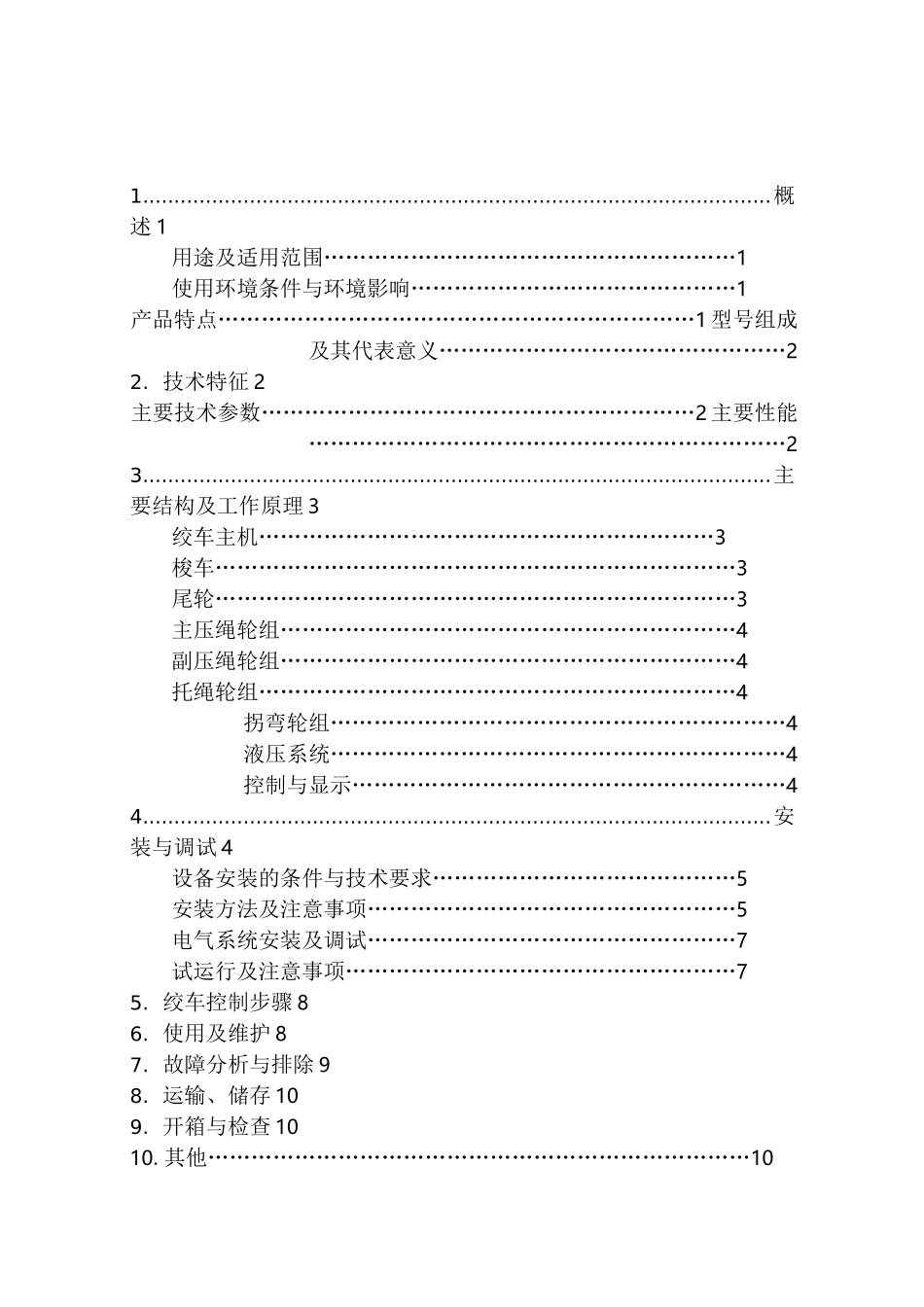

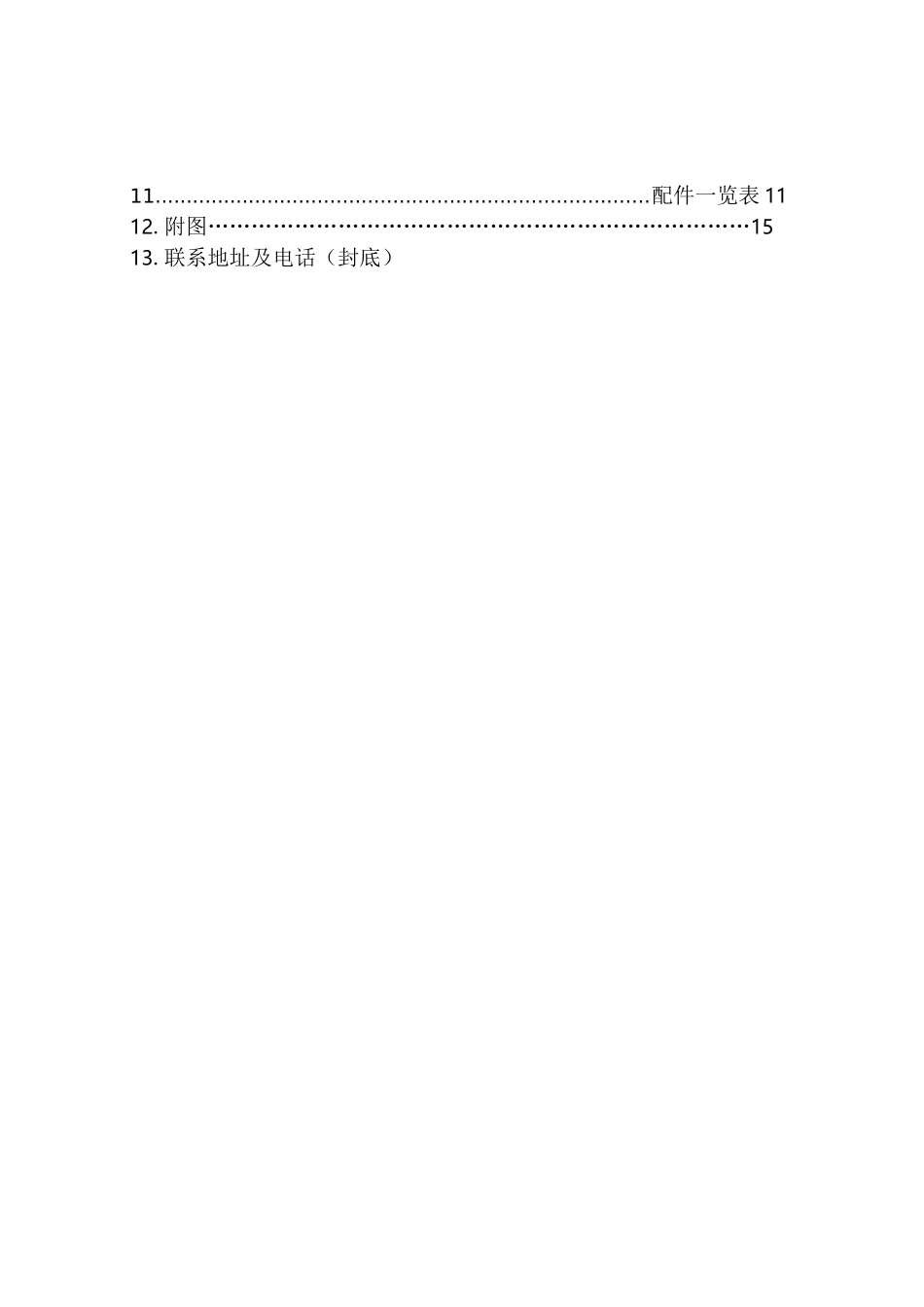

JWB系列矿用无极绳调速机械绞车使用说明书（行星差速，同轴布置）（液控或手动操作）（重锤或液压张紧）执行标准MT/T885-2000及Q/GX008-2008邹城市广信科技开发有限责任公司2010年04月1....................................................................................................概述1用途及适用范围…………………………………………………1使用环境条件与环境影响………………………………………1产品特点…………………………………………………………1型号组成及其代表意义…………………………………………22.技术特征2主要技术参数……………………………………………………2主要性能…………………………………………………………23....................................................................................................主要结构及工作原理3绞车主机………………………………………………………3梭车………………………………………………………………3尾轮………………………………………………………………3主压绳轮组………………………………………………………4副压绳轮组………………………………………………………4托绳轮组…………………………………………………………4拐弯轮组………………………………………………………4液压系统………………………………………………………4控制与显示……………………………………………………44....................................................................................................安装与调试4设备安装的条件与技术要求……………………………………5安装方法及注意事项……………………………………………5电气系统安装及调试……………………………………………7试运行及注意事项………………………………………………75.绞车控制步骤86.使用及维护87.故障分析与排除98.运输、储存109.开箱与检查1010.其他…………………………………………………………………1011...............................................................................配件一览表1112.附图…………………………………………………………………1513.联系地址及电话（封底）机械传动(无减速器不注)1.概述用途及适用范围本产品是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备运输，特别适用于大型综采设备的运输牵引和长运距及材料的运输，能大大提高运输效率及运输安全可靠性，也可用于金属矿山和地面轨道运输，可适用于坡度不大于30°C或弯曲、起伏变化的轨道运输。特别提示：本绞车严禁运行中双工作闸同时制动。使用环境条件与环境影响牵引绞车可在煤矿井下有瓦斯的巷道中使用；牵引绞车应安置于环境温度为10C—40C，环境相对湿度不超过85%(+25C),海拔高度不超过1000m的巷道内工作。对于海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；牵引绞车在有隔爆要求的巷道内工作时，必须选用在有效期内、有煤安标志的隔爆型电机及电气，且工作时周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量；牵引绞车无任何污染，不影响周围环境；产品特点本设备吸收借鉴了绳牵引卡轨车的成熟技术，采用了调度绞车的行星轮减速、变速方式，具有如下特点：绞车采用了三级行星轮系减速传动，电机输入轴直接传动常啮合的行星差速器，在快速、慢速块式制动闸的相应结合下，形成零速、快速和慢速，最后传动末级行星轮系和摩擦滚筒。可以实现：电动机空载起动，货载实施零速或慢速缓缓起动，无起动掉道危险。绞车运行中两档变速，满足不同物料，不同巷道条件的速度、力矩要求。多起伏巷道变坡前后的速度任意切换。采用双锥摩擦轮液压张紧或单锥摩擦轮重锤张紧或复合张紧技术，实现正反向均有可靠恒定的张紧力及驱动力，无打滑现象，液压张紧特别适用于起伏较大或运距较大的巷道。安全制动器采用常闭式弹簧抱闸，液压松闸，工作可靠，满足规程要求。型号组成及其代...
