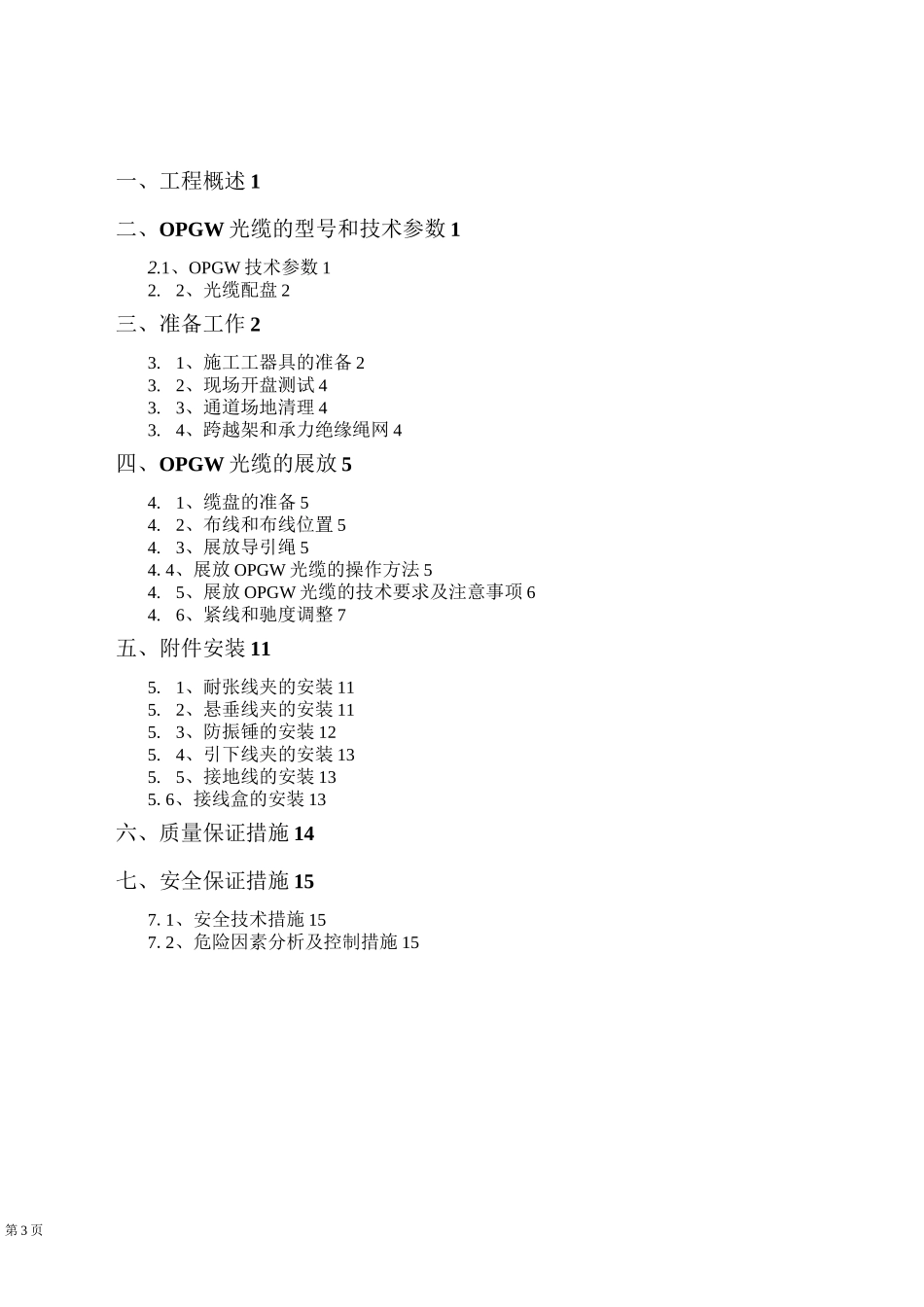

第1页湛江遂溪110kV南昌送电线路工程光缆架设施工方案中国能源建设集团广东火电工程总公司年月第2页口口：口DD口口：口DD口口：口DD口口：口DD第3页一、工程概述1二、OPGW光缆的型号和技术参数12.1、OPGW技术参数12.2、光缆配盘2三、准备工作23.1、施工工器具的准备23.2、现场开盘测试43.3、通道场地清理43.4、跨越架和承力绝缘绳网4四、OPGW光缆的展放54.1、缆盘的准备54.2、布线和布线位置54.3、展放导引绳54.4、展放OPGW光缆的操作方法54.5、展放OPGW光缆的技术要求及注意事项64.6、紧线和驰度调整7五、附件安装115.1、耐张线夹的安装115.2、悬垂线夹的安装115.3、防振锤的安装125.4、引下线夹的安装135.5、接地线的安装135.6、接线盒的安装13六、质量保证措施14七、安全保证措施157.1、安全技术措施157.2、危险因素分析及控制措施15湛江遂溪llOkV南昌送电线路工程OPGW光缆架设施工方案第5页湛江遂溪llOkV南昌送电线路工程OPGW光缆架设施工方案第2页湛江遂溪llOkV南昌送电线路工程OPGW光缆架设施工方案第3页张力轮和牵引轮的直径必须大于光缆外径的倍，且不小于；所使用的滑轮直径需大于倍光缆外径。张力机一般设置在大于源引入塔倍塔高的地方，后侧用个地锚两点固定，尾车距张力机左右，张力机进行良好接地，张力机轮径有橡胶包覆。张力机对引入中心点的角度不应大于度。湛江遂溪llOkV南昌送电线路工程OPGW光缆架设施工方案第4页牵引机一般设置在大于距引出塔倍塔高的地方，无直线场地时，利用转向滑车进行转向牵引，一般用个以上转向滑车，牵引机后侧用个地锚固定，用接地线接地。（）牵引机、张力机、线轴架、机动绞磨及临锚的埋设；（）办理交叉跨越架的搭设及停电手续：公路、通迅线、及其以下电力线等手续已向相关部门申请并已搭设跨越架；（）施工机械工器具的检修、检验：主要施工工器具如下表所示：施工机械工器具表序号设备名称规格数量备注牵引机SAQ-75台张力机GLSAZ-20X1台放线滑车0只包胶连接网套条与光缆外径相匹配，大于光缆的手扳葫芦个临时紧线用双钩条托缆用绞磨台卸扣只对讲机台临锚绳0条、、各条断线钳只接地滑车套防扭钢丝绳0XX,作导引绳用接地线套其他验电笔、枕木、大锤、胶管、警示牌、铁线、胶布等湛江遂溪llOkV南昌送电线路工程OPGW光缆架设施工方案第5页.、现场开盘测试在光缆到达现场后，安装前应先对缆盘进行外观检查确认缆盘在运输过程中未受到大力冲击、挤压而损坏缆盘并危及光缆；检查光缆端头密封防潮封口有无松脱现象。确认外观上无问题，方可拆去密封纸，锯开地线铝合金股线及铝包钢股线，用专用不锈钢管切割刀切开光纤套管后进行现场开盘测试。切割时要注意检查切割工具切刃合拢严密，确保光纤套管切割端面平整、光滑并垂直于轴线。用光纤切割刀对光纤进行端面处理后，再用（光时域反射测试仪）对光纤进行光纤传输特性中损耗特性的测量。开盘测试必须做好相关施工记录。.、通道场地清理根据国家的相关规定和施工设计要求，在架线前应对线路通过的地区进行通道清理,主要包括对电气安全距离不够的树木、房屋以及其他障碍物的清理，保证光缆、机器、材料的运输畅通无阻。但对于经济作物应尽量不砍伐（必要时搭跨越架），以不影响导引绳展放及牵引绳、导地线升空为原则。.、跨越架和承力绝缘绳网在施工过程中，为不使或其他被跨越的线路受到损伤，同时不影响被跨越物的正常运行，需要对这些交叉障碍物搭设跨越架。跨越架搭设注意事项：（）应在晴朗的天气条件下架设跨越架；（）绝缘绳的耐压水平必须符合被跨越电力线的电压要求；（）跨越架搭设过程中，被跨越电力线的重合闸应退出，且应联系运行单位派员现场监督；（）拆除跨越架时，不得触及带电体。凡要触及带电体，应由带电作业人员操作；（）参加搭设跨越架的人员必须经过不停电搭设跨越架的专门安全技术交底后方准工作；（）操作人员分工明确：架上作业人员、架下传递材料人员及安全监护人员，实行一条线操作，人跟人监护。所谓的“一条线操作”就是指登架人员与相应的材料传递人员实行单线传递和联络；所谓的“人跟人监护”就是指架上作业人员搭架子，架下由专人跟踪监护。湛江遂溪llOk...
