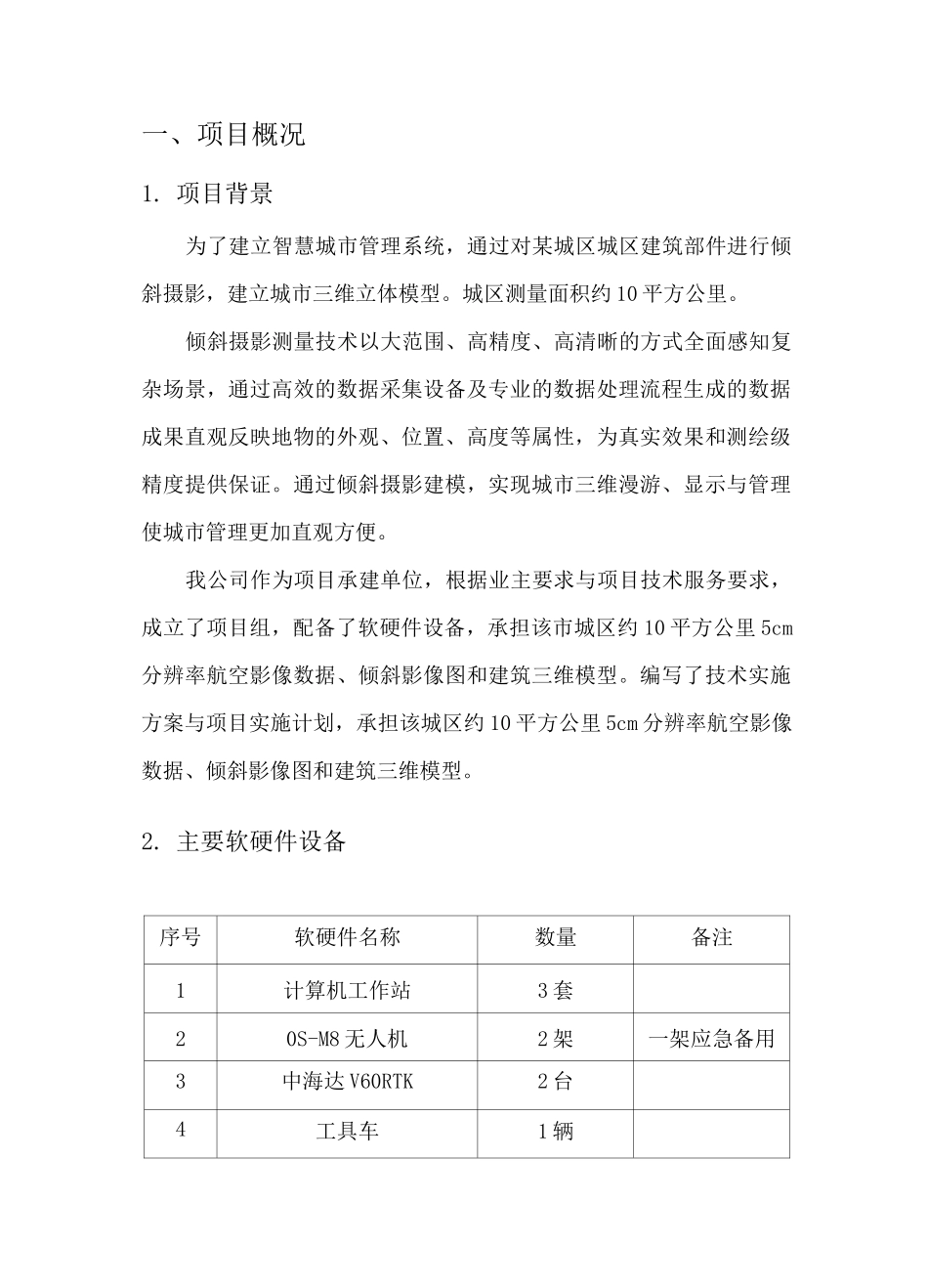

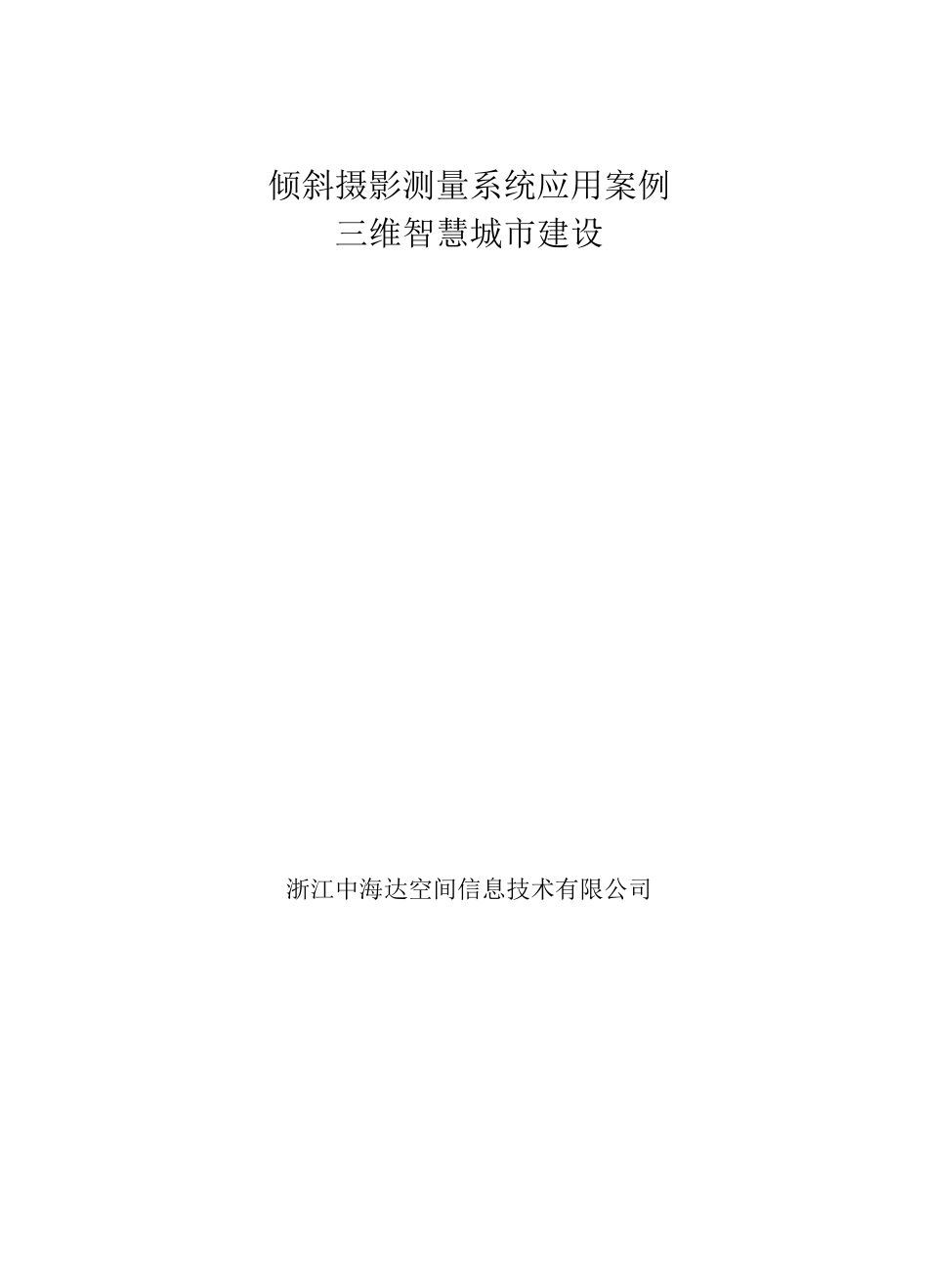

倾斜摄影测量系统应用案例三维智慧城市建设浙江中海达空间信息技术有限公司一、项目概况1.项目背景为了建立智慧城市管理系统,通过对某城区城区建筑部件进行倾斜摄影,建立城市三维立体模型。城区测量面积约10平方公里。倾斜摄影测量技术以大范围、高精度、高清晰的方式全面感知复杂场景,通过高效的数据采集设备及专业的数据处理流程生成的数据成果直观反映地物的外观、位置、高度等属性,为真实效果和测绘级精度提供保证。通过倾斜摄影建模,实现城市三维漫游、显示与管理使城市管理更加直观方便。我公司作为项目承建单位,根据业主要求与项目技术服务要求,成立了项目组,配备了软硬件设备,承担该市城区约10平方公里5cm分辨率航空影像数据、倾斜影像图和建筑三维模型。编写了技术实施方案与项目实施计划,承担该城区约10平方公里5cm分辨率航空影像数据、倾斜影像图和建筑三维模型。2.主要软硬件设备序号软硬件名称数量备注1计算机工作站3套20S-M8无人机2架一架应急备用3中海达V60RTK2台4工具车1辆5Smart3D软件4套6航天远景软件2套7计算机、办公软件等若干8Photoscan数据处理软件2套9OSketch4套图1-2,中海达0S-M8八旋翼无人机3.作业依据a)《1:500、1:1000、1:2000比例尺地形图航空摄影规范》(GB/T6962-2005);b)《1:500、1:1000、1:2000地形图航空摄影测量数字化测图规范》(GB/T15967-2008);c)《1:500、1:1000、1:2000比例尺地形图航空摄影测量外业规范》(GB/T7931-2008);图1-1d)《l:5001:10001:2000外业数字测图技术规程》(GB/T14912-2005);e)《国家基本比例尺地图图式第一部分:1:500、1:1000、1:2000地形图图式》(GB/T20257.1-2007);f)《卫星定位城市测量技术规范》(CJJ/T73-2010);g)《数字测绘产品检查验收规定和质量评定》(GB/T18316-2008);h)《城市测量规范》(CJJ8-99);i)《全球定位系统实时动态测量(RTK)测量技术规范》(CH/T2009-2010);j)《全球定位系统(GPS)测量规范》(GB/T18314—2009);k)《低空数字航空摄影测量内业规范》(CH/Z3003-201090);l)《低空数字航空摄影测量外业规范》(CH/Z3004-2010);m)《低空数字航空摄影规范》(CH/Z3005-2010);n)《基础地理信息数字成果1:5001:10001:2000数字倾斜影像图》(CH/T9008.3-2010);o)《数字航空摄影测量空中三角测量规范》(GB/T23236-2009);p)《数字测绘成果质量要求》(GB/T17941-2008);q)《测绘作业人员安全规范》(CH1016-2008);r)《测绘技术设计规定》(CH/T1004-2005);s)《测绘技术总结编写规定》(CH/T1001-2005);t)《航空摄影产品的注记与包装》(GB/T16176-1996);u)《地球空间数据交换格式》(GB/T17798-1999);v)《基础地理信息要素分类与代码》(GB/T13923-2006);本次项目实施以本项目技术要求为准,如本设计书未提及部分参照相关国家标准。4.成果技术指标及规格4.1数学基础成图精度及要素取舍参照国家1:500比例尺标准。4.2产品规格(1)测区面积:10平方公里;(2)影像分辨率:5cm;(3)椭球体:WGS84;(4)数据格式:GeoTiff;(5)坐标系:CGCS2000;(6)交货方式:整体提交,电子光盘,物流快递;5.作业流程航空摄影测量是利用航空飞行器所获取的影像数据,构建立体模型测定目标物的形状、大小、空间位置、性质和相互关系的科学技术。目前生产采用的数字摄影测量是利用数字立体影像,借助计算机技术提取所摄对象的几何与物理特征,并用全数字化方式进行的摄影测量。该项目主要利用近年来成熟的中低空无人机航空数字摄影技术,对项目区域获取高分辨率的航空影像数据;首先根据测区的地形、地貌条件,制定合理的航摄计划,选择最有利的飞行时社w於杳竝疽4ND云弐埶全过程険量控制机,利用先进的低空数码航测技术对测区进行航空摄影,获取测区的最佳影像资料。本项目采用小型无人机搭载倾斜影像测量系统进行航摄获取原始影像影像数据,具体作业流程如下图:遗宾台占P4•孚md夕罢疼毎_省亦P图1-2图1-2,作业流程图二、航空摄影测量实施1、设备选择及技术要求1.1飞行器选择中海达0S-M8八旋翼无人机。机身自重7.1KG,多旋翼飞机轴距1280mm,旋翼长度18寸,飞行时长30〜45min,最大载荷5kg,飞机升限4500m,控制半径10...
