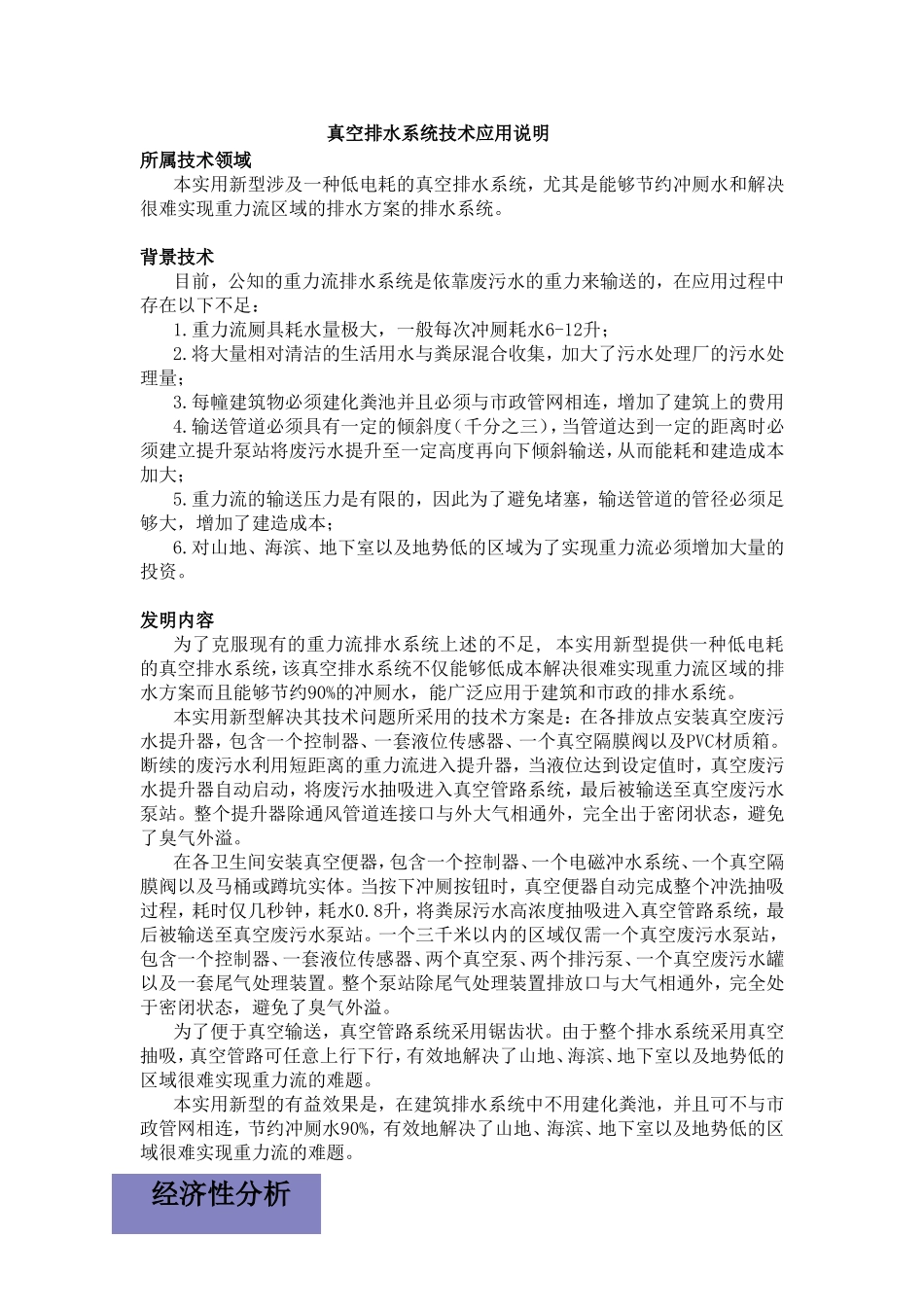

真空排水系统技术应用说明所属技术领域本实用新型涉及一种低电耗的真空排水系统，尤其是能够节约冲厕水和解决很难实现重力流区域的排水方案的排水系统。背景技术目前，公知的重力流排水系统是依靠废污水的重力来输送的，在应用过程中存在以下不足：1.重力流厕具耗水量极大，一般每次冲厕耗水6-12升；2.将大量相对清洁的生活用水与粪尿混合收集，加大了污水处理厂的污水处理量；3.每幢建筑物必须建化粪池并且必须与市政管网相连，增加了建筑上的费用4.输送管道必须具有一定的倾斜度（千分之三），当管道达到一定的距离时必须建立提升泵站将废污水提升至一定高度再向下倾斜输送，从而能耗和建造成本加大；5.重力流的输送压力是有限的，因此为了避免堵塞，输送管道的管径必须足够大，增加了建造成本；6.对山地、海滨、地下室以及地势低的区域为了实现重力流必须增加大量的投资。发明内容为了克服现有的重力流排水系统上述的不足,本实用新型提供一种低电耗的真空排水系统，该真空排水系统不仅能够低成本解决很难实现重力流区域的排水方案而且能够节约90%的冲厕水，能广泛应用于建筑和市政的排水系统。本实用新型解决其技术问题所采用的技术方案是：在各排放点安装真空废污水提升器，包含一个控制器、一套液位传感器、一个真空隔膜阀以及PVC材质箱。断续的废污水利用短距离的重力流进入提升器，当液位达到设定值时，真空废污水提升器自动启动，将废污水抽吸进入真空管路系统，最后被输送至真空废污水泵站。整个提升器除通风管道连接口与外大气相通外，完全出于密闭状态，避免了臭气外溢。在各卫生间安装真空便器，包含一个控制器、一个电磁冲水系统、一个真空隔膜阀以及马桶或蹲坑实体。当按下冲厕按钮时，真空便器自动完成整个冲洗抽吸过程，耗时仅几秒钟，耗水0.8升，将粪尿污水高浓度抽吸进入真空管路系统，最后被输送至真空废污水泵站。一个三千米以内的区域仅需一个真空废污水泵站，包含一个控制器、一套液位传感器、两个真空泵、两个排污泵、一个真空废污水罐以及一套尾气处理装置。整个泵站除尾气处理装置排放口与大气相通外，完全处于密闭状态，避免了臭气外溢。为了便于真空输送，真空管路系统采用锯齿状。由于整个排水系统采用真空抽吸，真空管路可任意上行下行，有效地解决了山地、海滨、地下室以及地势低的区域很难实现重力流的难题。本实用新型的有益效果是，在建筑排水系统中不用建化粪池，并且可不与市政管网相连，节约冲厕水90%，有效地解决了山地、海滨、地下室以及地势低的区域很难实现重力流的难题。经济性分析市政直接使用者开发商提供低成本中水中水费用更少的水交纳更少的水费排更少的污水，交更少的污水处理费真空排导系统经济性与传统重力流比较真空排导系统在建筑上具有以下经济优势1.管材及其埋地的费用节约1/3；对于很难实现重力流区域可节约2/3或更高；2.可不用造化粪池；3.可不与市政管网相连。与传统重力流比较真空排导系统在建筑上需增加一个真空污水泵站，但在费用上足可以被以上节省的费用所弥补。应用真空排导系统在三千米范围内收集生活污水，每人每天生活污水产生量按150升计算，每人每年电耗约5度（kwh）。真空厕所系统经济性与传统重力流便器比较真空厕所系统具有以下经济优势1.每次冲厕耗水仅需0.8升，与6升冲水量相比节水80%；2.可不用造化粪池；3.可不与市政管网相连。与传统重力流比较真空厕所系统在建筑上需增加一个真空污水泵站，但在费用上足可以被以上节省的费用所弥补。应用真空厕所系统，每人每天如厕次数按6次计算，每人每年电耗约5度（kwh）。应用高效节水的生态排水系统可以让市政、开发商以及直接使用者三方同时获利。直接使用者通过用更少的自来水，排更少的污水而节约费用；市政减少了供水和处理污水的压力；开发商通过出售低成本中水而获利。以一万人为居住单位为例，高效节水的生态排水系统运行电耗仅为0.01-0.02元/人·天。系统使生活用水从150升/人·天减少到106升/人·天（节省44升/人·天）。这106升/人·天的用水只有6升用于冲厕，另外100升/人·天的生活杂用水经过简单的处理后回用。自来水价格按2.2元/吨计...
