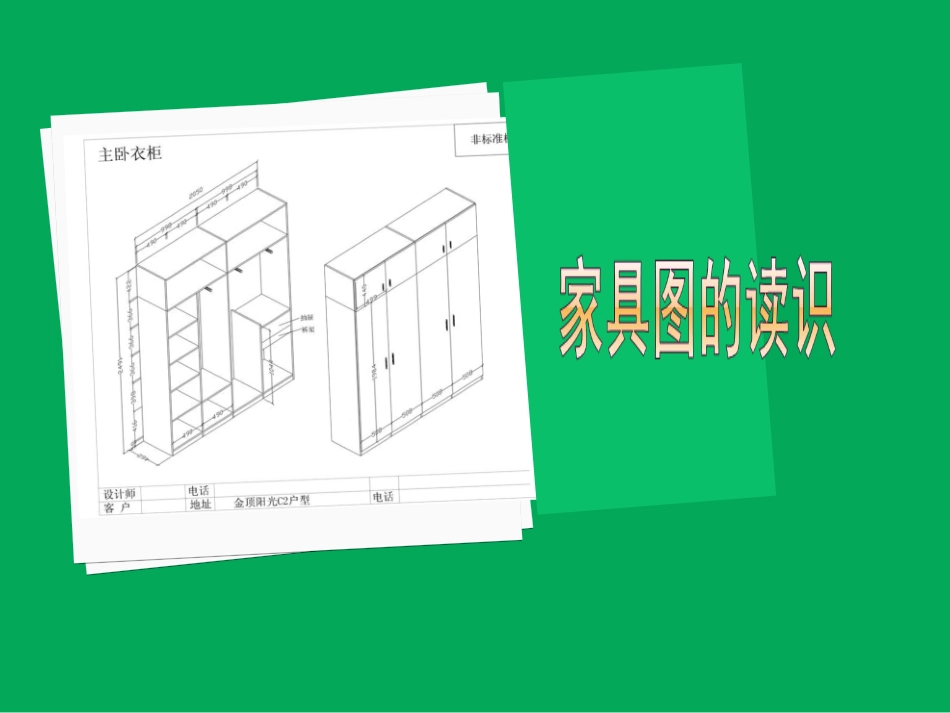

家具图纸识图VIP免费

家具从设计人员构思到制造及产品验收，其中各个环节都要求有图样来传递信息。一、家具识图目的1、家具与木工图样是家具生产过程中所涉及的各方都必须共识的专业技术交往文件。2、图样的一大特点还在于它是技术语言的浓缩3、家具与木工图样是设计与制作的技术语言，进一步分析研究家具的造型形态、比例尺度、材料结构等方面的特点，培养空间想象能力。二、识图的学习方法(1)学习识图，首先要熟悉家具制图的一般规定。(2)下工夫培养自己的空间想象能力。(3)多了解家具的基本构造和作法。(4)熟记基本概念，掌握作图方法，勤于思考。(5)家具结构装配图是家具制作的依据，往往由于图纸上一条图线或一个数字的识读差错，造成返工浪费，因此在学习识图时，就应养成认真细致、一丝不苟的作风。(6)要培养自觉刻苦钻研的学习精神，要锲而不舍、知难而进。(7)要提高自学能力。。家具设计制造需要各种家具图样以适应不同要求。一般常见的家具图样可以分为2大类，即设计图和制造图。家具设计图/家具制造图一、家具设计图1、草图2、家具设计图家具制造图：装配图、部件零件详图、安装图二、结构装配图三、家具部件、零件和详图四、安装图（立体）家具设计图是反映设计人员构思、设想的家具图样。一、家具设计草图1、一般设计草图中的透视图常用徒手速写的方法勾出，用铅笔画或钢笔画都可。一、家具设计草图1、一般设计草图中的透视图常用徒手速写的方法勾出，用铅笔画或钢笔画都可。设计草图——透视图设计草图——视图二、家具设计图(1)设计图的基本内容设计概念确立后的方案设计图是设计概念思维的进一步深化，是设计表现最关键的环节。一张设计图应包括某件家具的2～3个视图和1～2个透视图设计图要用绘图仪器和工具按尺寸缩小一定比例，画出2～3个基本视图，图中标注的尺寸基本上也是制成品的最后尺寸，包括外形轮廓尺寸和功能尺寸。透视图也按尺寸比例和投影关系画出。为了使设计图的表达更为详尽周到，还应对该家具的质量要求，包括内外表面的涂饰要求、装配质量、使用的附件或配件的牌号等图上不易表示的一些技术条件，在图纸空隙处用文字作简要的说明。设计图要求绘制精确，符合国家制图规范。(2)设计图的识图要点设计图的识图要点主要有以下5点。①看设计图要先看图名、比例、标题栏，认定该图所表示的是什么家具。②通过对基本三视图和透视图的了解，明确家具的主要形象、功能特点。③在众多尺寸中，要注意区分总体尺寸和特征尺寸或功能尺寸。在装饰尺寸中，又要能分清其中的定位尺寸和外形尺寸。。④通过设计图中的文字说明，了解家具对材料规格、品种、色彩和工艺制作的要求，明确结构材料和饰面材料的衔接关系与固定方式，并结合面积作材料计划和工艺流程计划。⑤各视图反映家具的不同面，但都保持投影关系二、家具制造图设计图仅仅反映家具的使用要求，要生产家具就要画出家具装配图，有时还有部件图甚至零件图，这些全是直接指导生产和最后产品的检验图纸。装配图主要有三种类型，即结构装配图、部件零件详图和安装图---装配（拆卸）立体图。Ⅰ结构装配图家具结构装配图是表达家具内外详细结构的图样要求在满足设计图中提出的尺寸、形状、结构条件下，考虑材料尺寸、性能，具体设计内部结构，这主要指零件间的结合装配方式、一般零件的选料、零件尺寸的决定等，总之为制造和检验该家具所必需的技术条件都应具备。结构装配图的主要内容有视图、尺寸、零部件明细表、技术要求，当它还替代设计图时，还应画有透视图。一、视图（1）家具结构装配图中的视图部分包括一组基本视图、一定数量的结构局部详图和某些零件的局部视图。（2）识图①看设计图要先看图名、比例、标题栏，认定该图所表示的是什么家具。（2）识图②对照设计图，看清剖切面的剖切位置和剖切方向。（2）识图③在众多图像和尺寸中，要分清家具主体的结构图像和尺寸，装饰结构的图像和尺寸。（2）识图④认真阅读研究图中所示内容，明确家具各部位的的结构方法、结构尺寸、材料要求与工艺要求。（2）识图⑤按图示符号找出相对应的局部详图来仔细阅读、不断对照，弄清各连接点的结构方...
