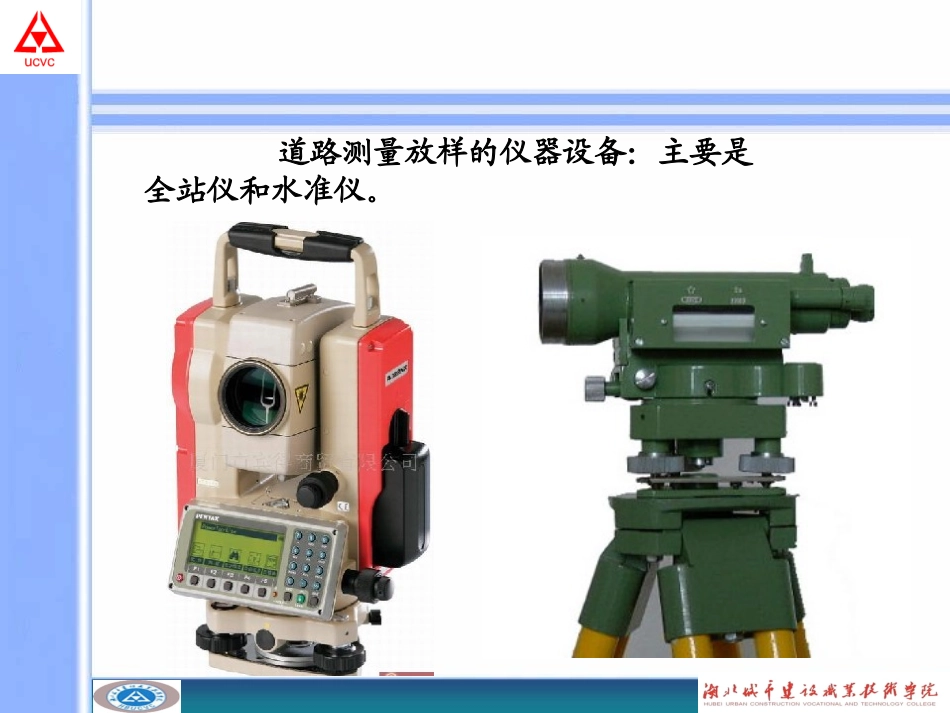

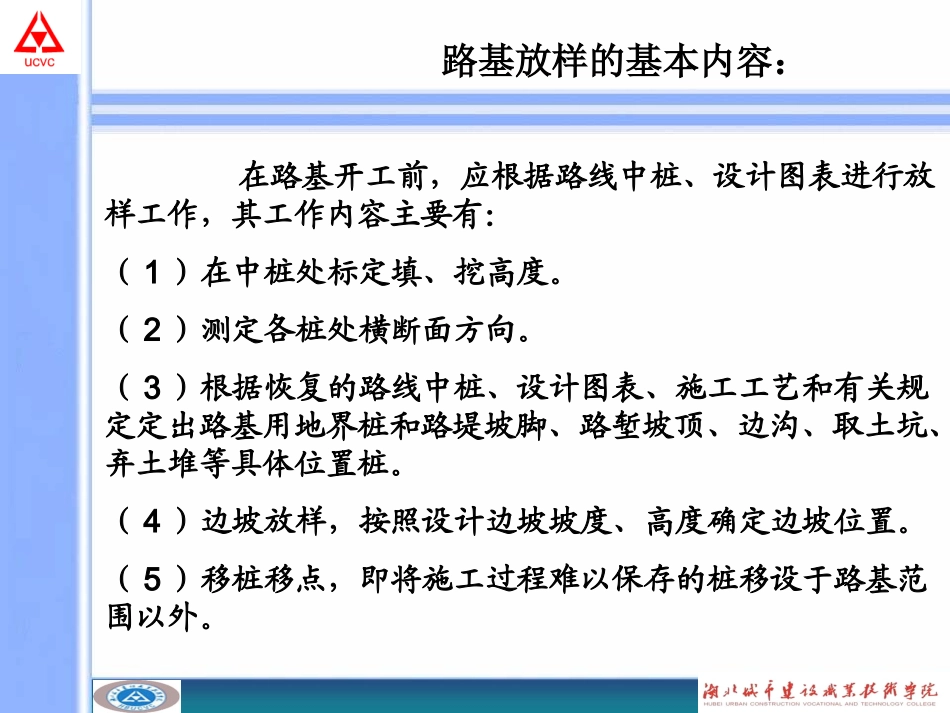

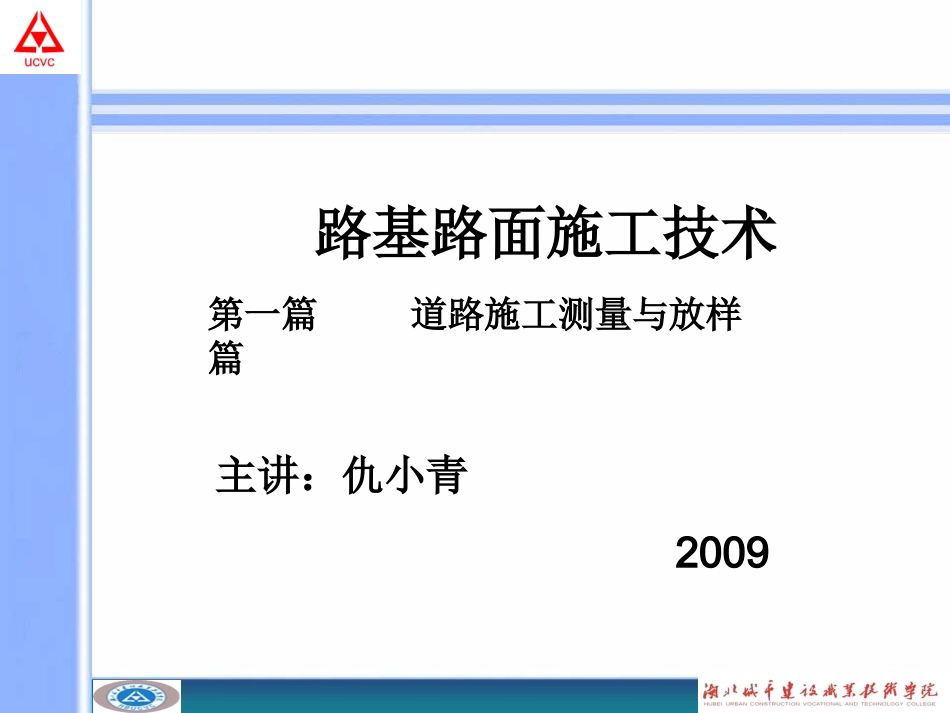

路基路面施工技术主讲：仇小青2009第一篇道路施工测量与放样篇路基放样的基本内容：在路基开工前，应根据路线中桩、设计图表进行放样工作，其工作内容主要有：（1）在中桩处标定填、挖高度。（2）测定各桩处横断面方向。（3）根据恢复的路线中桩、设计图表、施工工艺和有关规定定出路基用地界桩和路堤坡脚、路堑坡顶、边沟、取土坑、弃土堆等具体位置桩。（4）边坡放样，按照设计边坡坡度、高度确定边坡位置。（5）移桩移点，即将施工过程难以保存的桩移设于路基范围以外。道路测量放样的仪器设备：主要是全站仪和水准仪。用沿线控制点放样路基放样的基本内容：一、平面中桩的放样1、用沿线控制点放样一般二级以上的公路勘察设计，均沿路线建有导线控制点，作为首级控制，所以二级以上的公路都采用控制点放样。放样步骤：①复测控制点②利用控制点恢复中线最重要要解决的问题是：中桩的坐标用路线控制桩放样用沿线控制点放样路基放样的基本内容：一、平面中桩的放样中桩的坐标来源（1）根据图纸逐桩坐标表（2）通过计算用路线控制桩放样用沿线控制点放样路基放样的基本内容：一、平面中桩的放样中桩坐标的计算用路线控制桩放样（1）P点在中线的直线上sincos0000llYYllXXiiii用沿线控制点放样路基放样的基本内容：中桩坐标的计算用路线控制桩放样（2）P点在中线的圆曲线上iiiiiiSYYSXXsincos00RllRsiSiiii2ln20当起点为ZY或HY时，l0=LZY(HY),X0=XZY(HY),Y0=YZH(YH),“±”取法：左偏“－”，右偏“＋”。当起点为YZ或YH时l0=LYZ(YH),X0=XYZ(YH),Y0=YYZ(YH),“±”取法：左偏“＋”，右偏“－”。用沿线控制点放样路基放样的基本内容：一、平面中桩的放样中桩坐标的计算用路线控制桩放样（2）P点在缓和曲线上ORLsY’X’回旋线的基本公式为：rl=A2(rl=C)——极坐标方程式45401'Alx67233366'AlAly用沿线控制点放样路基放样的基本内容：一、平面中桩坐标的计算用路线控制桩放样（2）P点在缓和曲线上直线直线圆曲线缓和曲线缓和曲线缓和曲线起点：回旋线的起点，l=0，r=∞；缓和曲线终点：回旋线某一点，l＝Ls，r＝R。则RLs=A2，即回旋线的参数值为：用沿线控制点放样路基放样的基本内容：一、平面中桩坐标的计算用路线控制桩放样（2）P点在缓和曲线上用沿线控制点放样路基放样的基本内容：一、平面中桩的放样用路线控制桩放样中桩坐标的计算（2）P点在缓和曲线上坐标的转化：cos'sin'sin'cos'00iiiiiiiYXYYYXXX当起点为ZH，l0＝Lzh,X0＝XZH,Y0＝YZH；曲线为左边时，应以Y’i＝－Y‘i代入。当起点为HZ，l0＝LHZ,X0＝XHZ,Y0＝YHZ；曲线为右偏边时，应以Y’i＝－Y‘i代入。6743453366'401'AlAlYAlX用沿线控制点放样路基放样的基本内容：一、平面中桩的放样用路线控制桩放样用路线控制桩放样1、恢复交点13212213211)(ddddffdddddff用沿线控制点放样路基放样的基本内容：一、平面中桩的放样用路线控制桩放样用路线控制桩放样2、恢复转点21123232fddfx用沿线控制点放样路基放样的基本内容：一、平面中桩的放样用路线控制桩放样用路线控制桩放样3、恢复中桩根据路基设计表可直接用钢尺恢复直线段上的中桩i；曲线上的中桩可以用直角坐标法或偏角的方法。0180cos1sinRlRYRXiiiiii用沿线控制点放样路基放样的基本内容：一、平面中桩的放样用路线控制桩放样ORLsY’X’45401'Alx67233366'AlAly用路线控制桩放样3、恢复中桩根据路基设计表可直接用钢尺恢复直线段上的中桩i；曲线上的中桩可以用直角坐标法或偏角的方法。用沿线控制点放样路基放样的基本内容：一、平面中桩的放样用路线控制桩放样用路线控制桩放样3、恢复中桩根据路基设计表可直接用钢尺恢复直线段上的中桩i；曲线上的中桩可以用直角坐标法或偏角的方法。2sin218020iiiiRCRl图解法解析法渐近法路基放样的基本内容：二、横断面放样方法图解法解析法渐近法2.解析法（平地上）路基放样的基本内容：二、横断面放样方法图解法解析法渐近法2.解析法（斜地上）二、横断面放样方法路基放样的基本内容：二、横断面放样方法图解法解析法渐近法3.渐近法路基放样的基本内容：
