初中物理电路图与实物图的转化(附答案)VIP免费

初中物理电路图与实物图的转化(附答案)_第1页
1/62
初中物理电路图与实物图的转化(附答案)_第2页
2/62
初中物理电路图与实物图的转化(附答案)_第3页
3/62

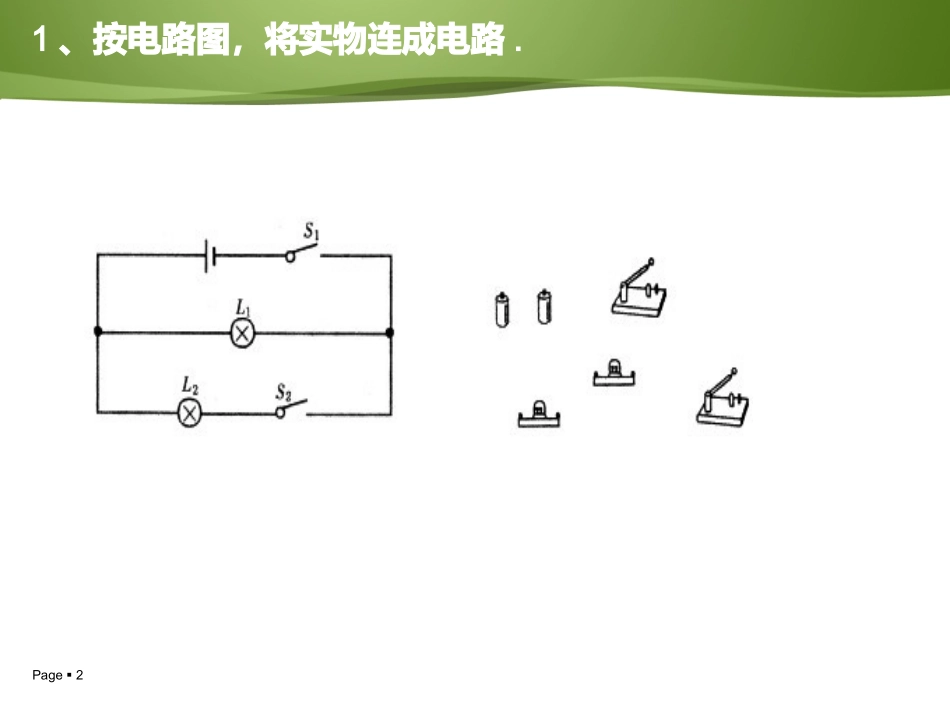

by:JERRYBLOOM初中物理电路图与实物图的转化(附答案)Page21、按电路图,将实物连成电路.Page3ANSWER1答案1Page42、根据图所示的电路图连接图所示的实物图Page5ANSWER2答案2Page63、按电路图(甲)连接图(乙):Page7ANSWER3答案3Page84、按图所示的实物图画电路图:Page9ANAWER4Page105、按图所示的实物图画电路图:Page11ANSWER5Page126、按图所示的实物图画电路图:Page13ANSWER6Page147、按图所示的实物图画电路图:Page15ANSWER7Page168、按图所示的实物图画电路图:Page17ANSWER8Page189、按图所示的实物图画电路图:Page19ANSWER9Page2010、按图所示的实物图画电路图:Page21ANAWER10Page2211、按图所示的实物图画电路图:Page23ANSWER11Page2412、按图所示的实物图画电路图:Page25ANSWER12Page2613、按图所示的实物图画电路图:Page27ANSWER13Page2814、按图所示的实物图画电路图:Page29ANSWER14Page3015、按图所示的实物图画电路图:Page31ANSWER15Page3216、按图所示的实物图画电路图:Page33ANSWER16Page3417、按图所示的实物图画电路图:Page35ANSWER17Page3618、将下图中的元件连接起来,形成并联电路并标出电流的方向.(要求每个开关控制一个灯泡)Page37ANSWER18Page3819、将下图中给出的元件用导线按要求连接起来,标出电流流动的方向:(1)用开关控制灯泡(2)用开关控制电动机和发光二极管Page39ANSWER19Page4020、一节电池一个开关、两盏灯L1和L2要组成并联电路,还应再连接两根线就可以了。Page41ANSWER20Page4221、根据电路图连接实物图:Page43ANSWER21Page4422、根据电路图连接实物图:Page45ANSWER22Page4623、根据电路图连接实物图:Page47ANSWER23Page4824、根据电路图连接实物图:Page49ANSWER24Page5025、图B所示的实物图画成电路图:Page51ANSWER25Page5226、按图所示的实物图画电路图:Page53ANSWER26Page5427、根据实物图画出电路图Page55ANSWER27Page5628、根据实物图画出电路图;Page57ANSWER28Page5829、将下图中的元件连接起来,形成串联电路并标出电流的方向.Page59ANSWER29Page6030、某医院安装了一种呼唤电铃,使各病床的病人均可单独呼叫,只要一按床头的开关,值班室的电铃就响,且与该病床相对应的指示灯亮,请在图中画出正确的连接方法:Page61ANSWER30Page62That'sall!Ihopethiscanhelpyoulearnbetter!goodbye!
