7、冷却系统的拆装VIP免费

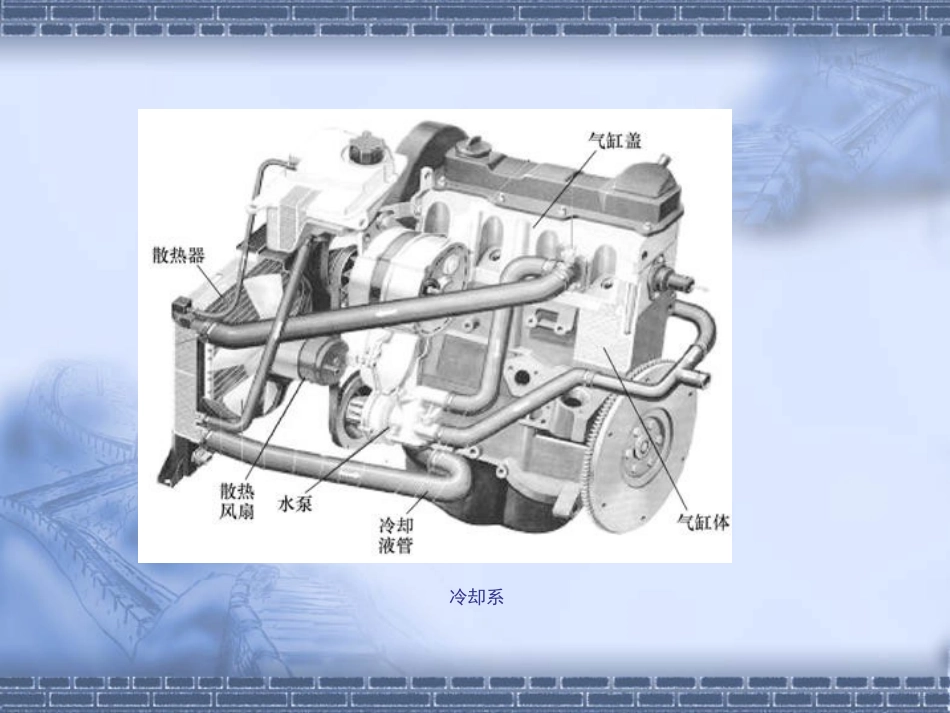

冷却系统的拆装冷却系统的拆装王景海王景海冷却系一、发动机冷却系总体结构发动机冷却系布置图1—散热器2—上冷却液管3—节温器4—气缸体5—暖风热交换器6—下冷却液管7—进气预热8—冷却液储液罐9—进气歧管发动机水泵1—叶轮2—水封3—O形圈4—轴承座5—水泵轴承6—齿带轮二、冷却系的结构与功用1.冷却系的功用2.冷却系的分类风冷式冷却系统水冷式冷却系统三、水冷系的水路循环1.大循环2.小循环冷却系统大、小循环示意图a)大循环b)小循环四、冷却系的主要部件1.冷却液2.水泵3.节温器4.散热器5.散热器盖6.风扇1.冷却液冷却液的冰点与乙二醇质量分数的关系2.水泵离心式水泵3.节温器蜡式节温器a)实物b)节温器阀关闭c)节温器阀打开4.散热器纵流式、横流式散热器a)纵流式b)横流式散热器散热器芯的构造形式a)管带式b)管片式c)板式补偿水桶5.散热器盖散热器盖结构散热器盖a)蒸汽阀b)空气阀6.风扇简化了的电动风扇电路带传动的风扇硅油风扇离合器硅油风扇离合器的结构五、冷却系的拆卸1.冷却液的排放2.散热器总成的分解3.水泵总成的拆卸4.节温器的拆卸冷却系零件分解图1—水泵2—缸盖接管3、5—密封垫4—橡胶管6—接管7—冷却液温度传感器8—热敏开关9—通向暖风热交换器的冷却液管10—冷却液管11—O形密封圈12—节温器13—下橡胶弯管14—密封垫圈1.冷却液的排放断开蓄电池负接线柱拧下冷却液膨胀水箱盖拔下散热器的下水管放出冷却液2.散热器总成的分解散热器系统部件电动风扇散热器3.水泵的拆卸拆卸水泵1、5—螺栓2—同步带后防护罩3—Ｏ形密封圈4—水泵4.节温器的拆卸拆下节温器1—螺栓2—节温器盖3—Ｏ形密封圈4—节温器五、冷却系统的安装1.水泵的安装2.散热器的安装3.节温器的安装4.冷却液管的连接5.冷却液的加注（1）清洁主进水管O形密封圈的密封表面，将新的O形密封圈用冷却液浸润。（2）将节温器、O密封圈放入主进水管，顺时针拧1/4圈。（3）将带节温器的主进水管装入缸体。（4）旋入紧固螺栓，以15N·m的力矩拧紧。（5）装复冷却液软管，加注冷却液。实训注意事项学习实训室工作规则，树立安全第一的理念，避免产生人身和设备事故。按要求穿戴合身的工作服和工作鞋，避免穿光滑底的运动鞋。保持工作场地的清洁，避免润滑油溅洒在地面上，拆装工具和零部件放在专用盆器里，不可直接放置于地上（三不落地）。下课前要全面清理清洁场地和工具，关闭油、水、电开关。搬运发动机等重物应戴手套，采用专用设备进行。发动机拆装时应放置平稳，以防倾倒伤人。注意用电、用油安全，禁止在拆装场地抽烟。正确选用拆装工具，注意各种螺钉的拆装转矩，避免用力过大伤及周围人员或将螺钉拧断。吉林工贸学校实习前依次有序进入实习场地。实习时专心听讲，认真观摩教师示范，积极主动参加训练，操作时思想要集中，不干与实习无关的事情。实习场地的设备、机具未经教师指导，不准盲目乱动。必须在老师指导下搞清楚拆装实习步骤、方法和要求，否则不能盲目拆装，以免造成机件损坏。拆下的零部件要摆放在规定装置上且有序，搬动气缸盖等大件，务必注意安全，以防砸伤人及机件。实习结束后，清洁场地、设备，整理好工位。清点并擦净工量具，放回原处，方能离开实习场地。吉林工贸学校实训室工作规则为了保证实训课程能严格按照教学计划和教学大纲实行，为了确保学员人身和仪器设备的安全，学员进入汽车实训中心必须听从教师指挥，不得各行其事。不准迟到早退、有事向教师请假。汽车实训中心严禁吸烟。严禁将火种带入汽车实训中心，以免造成安全隐患。进入汽车实训中心需穿戴符合安全要求的着装，不准穿拖鞋、高跟鞋、背心短裤和裙子，女生长发盘起、扎紧或戴帽。严格遵守安全操作规程，确保人身和仪器设备安全。事先了解实训内容和目的，实训前进行预习以提高实训效果。服从教师指挥，认真听讲，仔细观察教师的示范操作。按教师分配的岗位操作，按时完成实训任务。未接到教师明确指令，严禁发动汽车、移动汽车、动用与本实训无关的仪器设备。不准窜岗窜位、大声喧哗、嬉笑打闹、影响他人操作。爱护实训仪器设备、仪器、工具，不准倚靠仪器设备、车辆，不...
