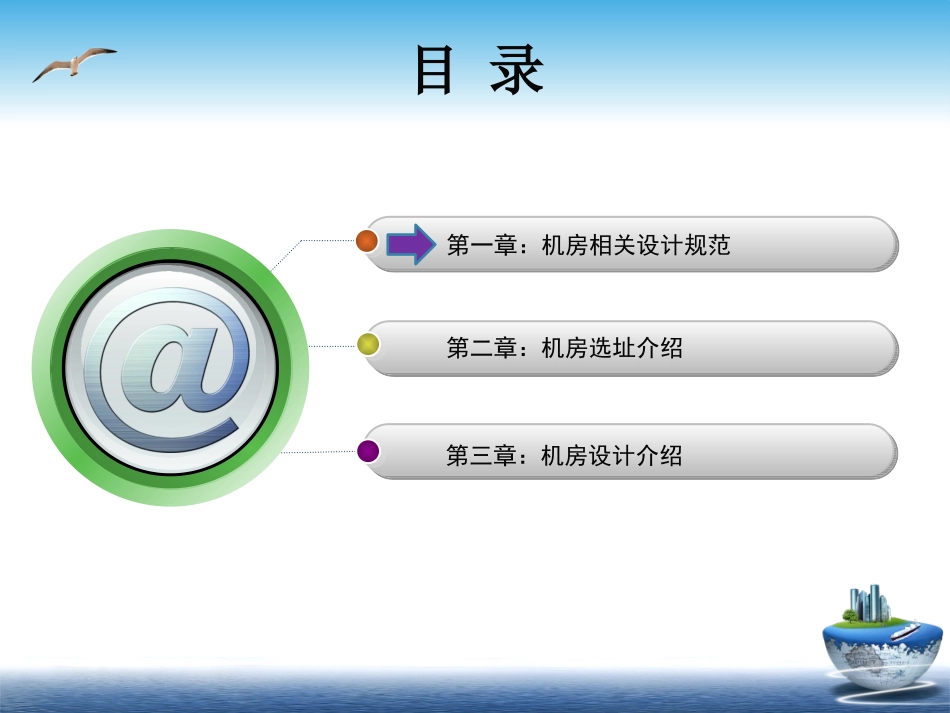

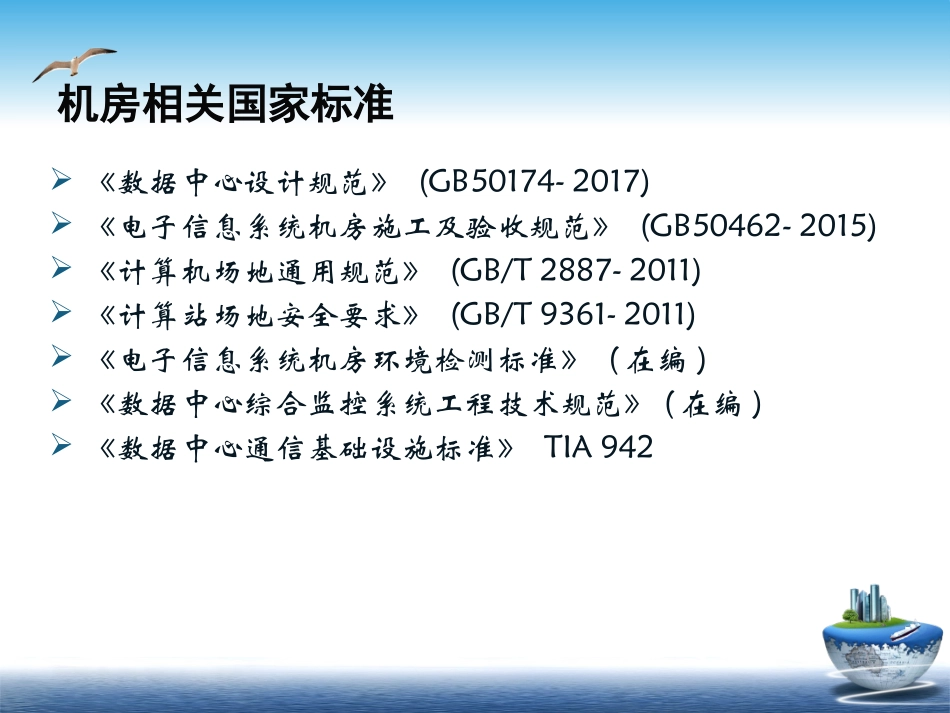

计算机机房建设设计PPT第一章：机房相关设计规范第二章：机房选址介绍第三章：机房设计介绍目录机房相关国家标准《数据中心设计规范》(GB50174-2017)《电子信息系统机房施工及验收规范》(GB50462-2015)《计算机场地通用规范》(GB/T2887-2011)《计算站场地安全要求》(GB/T9361-2011)《电子信息系统机房环境检测标准》(在编)《数据中心综合监控系统工程技术规范》(在编)《数据中心通信基础设施标准》TIA942国家标准之间的关系《通用规范》是总纲，适用于机房工程的各个方面:《设计规范》和《施工验收规范》是对《通用规范》的深化和具体表现;《设计规范》是《施工验收规范》的基础;《施工验收规范》是《设计规范》的具体实现;《环境检测标准》是《施工验收规范》的补充。第一章：机房相关设计规范第二章：机房选址介绍第三章：机房设计介绍目录机房选址要求1电力供给应稳定可靠，交通、通信应便捷，自然环境应清洁；2应远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的场所;3应远离水灾和火灾隐患区域;4应远离强振源和强噪声源;5应避开强电磁场干扰。设备运输:管线敷设:雷电感应:结构荷载:（改建机房应根据荷载要求采取加固措施）空调室外机的安置位置。楼层考虑多层或高层建筑物、安装空调室外机、设备搬运等因素，机房宜设置在大楼的第二层，或裙楼的中间层。机房选址考虑因素主机房净高应根据机柜高度及通风要求确定，且不宜小于2.6m。常用的机柜高度一般为1.8～2.2m，气流组织所需机柜顶面至吊顶的距离一般为400～800mm，故机房净高不宜小于2.6m。机房高度要求1当电子信息设备已确定规格时，可按下式计算：A=KΣS式中A―主机房使用面积(㎡);K―系数，取值为5～7;S―电子信息设备的投影面积(㎡)。2当电子信息设备尚未确定规格时，可按下式计算：A=FN式中F―单台设备占用面积，可取3.5～5.5(㎡/台);N―主机房内所有设备（机柜）的总台数。机房面积计算主机房内通道与设备间的距离要求：1用于搬运设备的通道净宽不应小于1.5m;2面对面布置的机柜或机架正面之间的距离不宜小于1.2m;3背对背布置的机柜或机架背面之间的距离不应小于lm;4当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙之间的距离不宜小于1.2m;5成行排列的机柜，其长度超过6m时，两端应设有出口通道;当两个出口通道之间的距离超过15m时，在两个出口通道之间还应增加出口通道。出口通道的宽度不宜小于lm，局部可为0.8m。机房设备（机柜）布置第一章：机房相关设计规范第二章：机房选址介绍第三章：机房设计介绍目录机房建设各大子系统ContentsContents供配电机房装修空调新风防雷接地环境监控综合布线KVM系统消防系统机房建设内容一、机房装修工程地面：抗静电地板（铝合金、全钢、复合）、通风地板墙面及柱面：乳胶漆、铝塑板、彩钢板顶面：微孔铝制天花板吊顶（优点：不吸尘、不起尘、吸音、易清洁、便于安装及维修吊顶内管线）门窗及隔断：甲级钢制防火门（主机房门的尺寸不宜小于1.2m×2.2m）、防火玻璃门、防火玻璃（12mm）、不燃板封窗保温：岩棉、橡塑保温板二、机房供配电ATSATS柴油机发电第一路市电第二路市电动力配电柜第二级配电UPS配电柜UPS1UPS2PDM1PDM2列头柜STS机柜PDU1机柜PDU2机柜PDU1机柜PDU2机柜机柜PDU1机柜PDU2机柜机柜PDU1机柜PDU2机柜PDU2机柜PDU1机柜机柜第一级配电机柜第三级配电空调新风双母线供电方案机柜内走线ATS（自动切换开关）PDM（电源列头柜）STS（静态切换开关）经验算法：1、单相220V的线路中，每1平方毫米的铜芯线可以承受1KW的功率，电流在3A—5A左右。2、三相380V的线路中，每1平方毫米的铜芯线可以承受2KW—2.5KW的功率，电流在2A左右。机房供配电线缆计算1、首先计算出设备的用电的功率，再根据设备功率计算出所需的电流：三相设备电流计算：I（A）=P(KW)/0.66单项设备电流计算：I（A）=P(W)/2202、然后根据电流选择对应的空开：空开=I(A)*1.25*0.9（选择接近的空开型号）3、再根据空开的型号选择电缆：电缆的载流量接近空开的载流量，但电缆的载流量一定要大于空开的载流量，因为空开要...
