管廊测量方案VIP免费

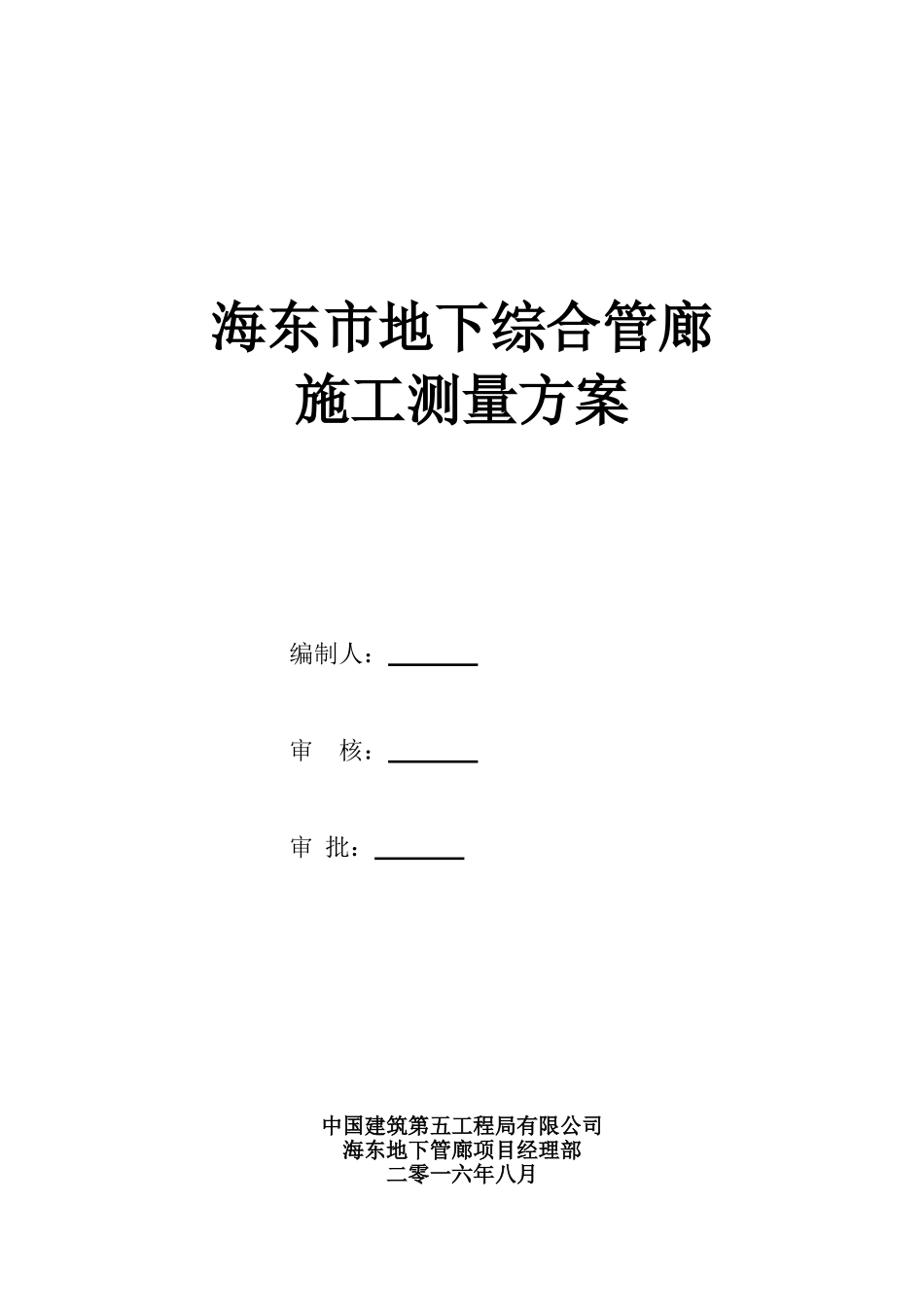

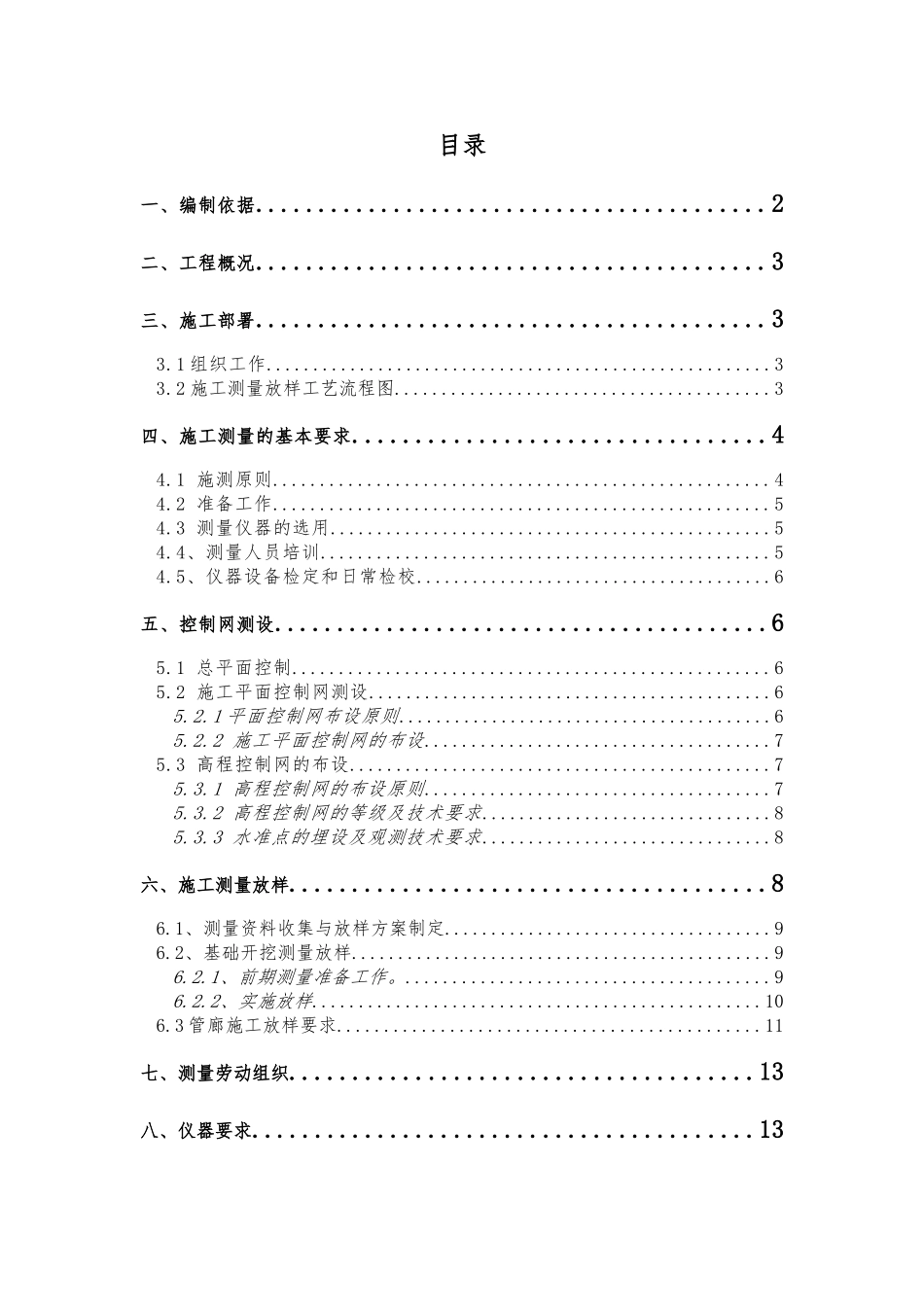

海东市地下综合管廊施工测量方案编制人：审核：审批：中国建筑第五工程局有限公司海东地下管廊项目经理部二零一六年八月目录一、编制依据.........................................2二、工程概况.........................................3三、施工部署.........................................33.1组织工作......................................................33.2施工测量放样工艺流程图........................................3四、施工测量的基本要求.................................44.1施测原则.....................................................44.2准备工作.....................................................54.3测量仪器的选用...............................................54.4、测量人员培训................................................54.5、仪器设备检定和日常检校......................................6五、控制网测设........................................65.1总平面控制...................................................65.2施工平面控制网测设...........................................65.2.1平面控制网布设原则........................................65.2.2施工平面控制网的布设.....................................75.3高程控制网的布设.............................................75.3.1高程控制网的布设原则.....................................75.3.2高程控制网的等级及技术要求...............................85.3.3水准点的埋设及观测技术要求...............................8六、施工测量放样......................................86.1、测量资料收集与放样方案制定...................................96.2、基础开挖测量放样.............................................96.2.1、前期测量准备工作。.......................................96.2.2、实施放样................................................106.3管廊施工放样要求.............................................11七、测量劳动组织.....................................13八、仪器要求........................................13九、设备机具配置.....................................13十、质量控制及检验....................................14十一、安全及环保要求..................................1411.1、安全要求...................................................1411.2、环保要求...................................................15一、编制依据1.1海东市地下综合管廊《施工图设计文件》；1.2《建筑地基基础设计》(GB50007-2002)；1.3《工程测量规范》(GB50026-2007)；1.4《建筑地基基础工程施工质量验收规范》(GB50202-2002)；1.5《国家三、四等水准测量规范》(GB12897-91)；1.5《建筑基坑工程监测技术规范》(GB50497-2009)；二、工程概况海东市平安区平安大道地下综合管廊西起三合大道（古瓦公路）与平安大道交叉口K0+000，东至东园路与平安大道交叉口K4+931，全长4.931公里（见管廊分布示意图）。管廊布置于平安大道机动车道正下方。管廊施工采取基坑明挖、结构现浇等工艺。管廊断面采用干支混合型的形式，满足管线安装敷设和运营维护要求，断面型式设计为双舱、三舱和四舱形式，入廊管线种类有高压电力、给水、中水、电力、通信、燃气等，结构全宽分别为7.75m、10.4m、13.05m，结构高度为4.45m，结构断面详见图示。综合管廊顶部覆土厚度2.5米～3.0米，断面净高3.5米～6.1米，基坑一般深度约7-8m，下穿河道的局部段落基坑深度在10m以上。平安大道为平安区城区主干道，路面全宽约16m；除两端交叉口外，沿线共有15个支路交叉口；沿线主要为平安区政府机关、部队、学校、企事业单位和商铺、餐馆的聚集地，交通较为繁忙，属于平安城区交通主心骨，施工期间道路保通难度较大。另外，平安大道三处与河道相交，平安大道（三合大道～三合东路）正在进行桥梁施工，平安大道现有交叉支路中新安路、杨家路...
